Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: JXF0-2510NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $ 0.8
Detalhes da embalagem: Reel
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
JXF0-2510NL |
Taxa de dados Ethernet: |
2.5GBASE-T |
Magnetismo integrado: |
SIM |
Taxa de volta: |
1:1 |
liderado: |
Nenhum |
Montagem: |
Através do buraco |
Direção da Aba: |
Acima |
THR: |
Compatível |
Temperatura operacional: |
−40°C a +85°C |
Chapeamento de contato: |
30 μin Ouro |
Número da peça: |
JXF0-2510NL |
Taxa de dados Ethernet: |
2.5GBASE-T |
Magnetismo integrado: |
SIM |
Taxa de volta: |
1:1 |
liderado: |
Nenhum |
Montagem: |
Através do buraco |
Direção da Aba: |
Acima |
THR: |
Compatível |
Temperatura operacional: |
−40°C a +85°C |
Chapeamento de contato: |
30 μin Ouro |

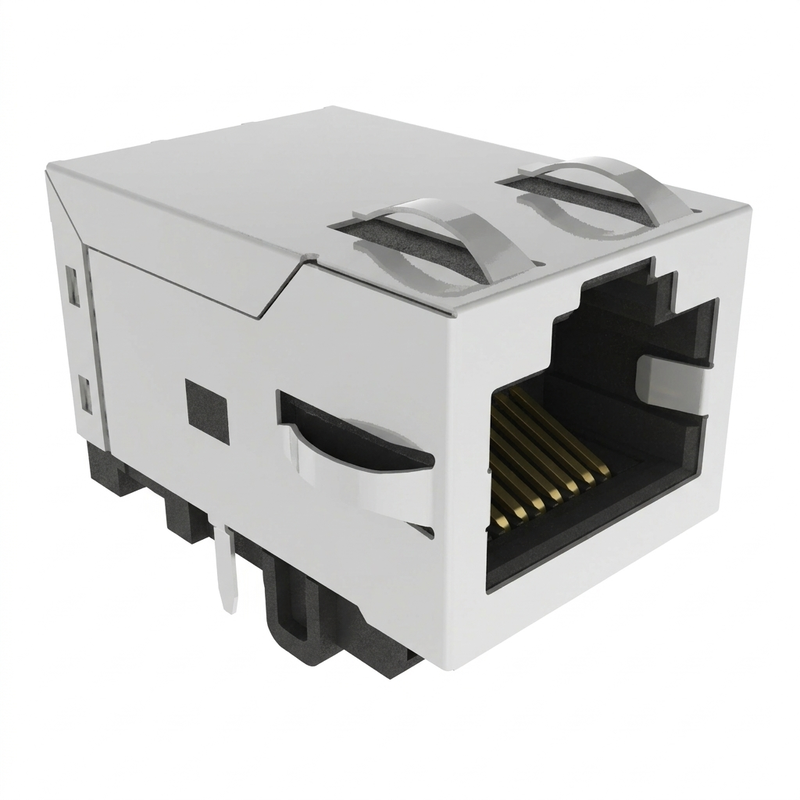

O JXF0-2510NL é um Módulo de Conector Integrado (ICM / MagJack) industrial, de porta única (1x1) 2.5GBase-T (2,5 Gbps). Ele apresenta uma configuração de 10 pinos para dados puros, sem LEDs integrados e sem circuitos de alimentação PoE. As principais classificações técnicas incluem uma temperatura operacional industrial de -40°C a +85°C, 2250 VDC de isolamento dielétrico (Pri:Sec), bobinas de modo comum de linha de sinal de 2 fios (2W) internas, 180 µH de indutância mínima de circuito aberto, MSL 1 de classificação de umidade e compatibilidade total com soldagem automatizada Through-Hole Reflow (THR / Pin-in-Paste).
| Métrica | Faixa de Frequência | Limite Técnico | Padrão / Condições |
| Taxa de Dados | Ethernet de Banda Base | 2.5GBase-T (2,5 Gbps) | Compatível com IEEE 802.3bz |
| Indutância de Circuito Aberto (OCL) | 100 kHz, 0,1 mA | 180 µH Mín | Lado da Mídia |
| Relação de Espiras | Todos os 4 Canais | 1:1 | Canais de Transmissão / Recepção |
| Perda de Inserção (Máx.) | 1,0 MHz – 125 / 250 MHz | -1,0 dB | Lado da Mídia para PHY |
| Perda de Retorno (Mín.) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-20 dB -14 dB -10 dB |
Impedância do Sistema de 100Ω (Fórmula: -20+[15×log10(f/40MHz)]) |
| Crosstalk (Típ.) | 10 MHz – 125 MHz | -30 dB | Supressão Intercanal |
| Rejeição de Modo Comum (Mín.) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB |
Filtro de ruído de modo comum |
| Isolamento Dielétrico | 60 Segundos | 2250 VDC | Barreira Completa Pri:Sec |
| Topologia da Bobina EMI | Linha de Sinal | 2 Fios (2W) | Lado do Cabo/Linha de Sinal |
| Parâmetro | Especificação | Padrão de Referência / Benchmark |
| Temperatura de Operação / Armazenamento | -40°C a +85°C | Faixa industrial completa |
| Material da Carcaça | Termoplástico de Engenharia de Alta Temperatura | Compatível com UL 94V-0 |
| Material da Interface de Contato | Bronze Fosforoso | 30 µ-polegadas de Ouro sobre 30 µ-polegadas mín. de Níquel |
| Revestimento da Cauda de Solda | Bronze Fosforoso | 100 µ-polegadas mín. de Estanho Fosco (Sem Chumbo) |
| Blindagem | Liga de Cobre | Niquelado com Dentes EMI Superiores e Laterais |
| Nível de Sensibilidade à Umidade (MSL) | MSL 1 (Ilimitado) | IPC / JEDEC J-STD-020 |
| Resistência ao Calor de Solda | Pico de 260°C Reflow / Onda | IPC / JEDEC J-STD-075 (Classificação R7) |
| Certificação de Segurança | Arquivo Nº E216117 | Certificado UL 62368-1 |
| Embalagem Padrão | Bandeja Industrial de Plástico | 50 peças / bandeja completa |
![]()
O desenho mecânico oficial mostra um layout recomendado da PWB do lado do componente com:
10 × furos de sinal de Ø0,89 mm
2 × furos guia de Ø1,57 mm
2 × furos de montagem da blindagem de Ø3,25 mm
e uma região de exclusão definida ao redor da estrutura da blindagem.
Para a interface PHY-para-MagJack, a revisão de engenharia deve se concentrar em:
Uma revisão de PCB de alta interação no Reddit sobre roteamento Ethernet recebeu +72 votos, com a discussão focando no espaçamento do par diferencial, impedância e crosstalk. Outra discussão de engenharia enfatiza especificamente que o roteamento de RJ45 para magnetismo deve ser casado em impedância e com comprimento controlado.
A mesma preocupação aparece em uma discussão no Electrical Engineering Stack Exchange sobre o layout de magnetismo Ethernet, onde engenheiros discutem roteamento de par diferencial, tratamento de plano de referência e terminação Bob Smith.
R: Sim, 100%. O contorno mecânico, os pinos de suporte, as abas da blindagem e os 10 pinos de sinal compartilham as mesmas coordenadas exatas de footprint e diâmetros de furos. Atualizar uma placa de 1Gbps para 2,5Gbps requer zero modificações na arte da PCB.
R: Muitos PCs industriais utilizam light pipes personalizados montados em um painel frontal de alumínio para exibir o status unificado do sistema; LEDs integrados no jack vazariam luz internamente. Em câmeras de visão de máquina, luz de LED dispersa pode corromper leituras de sensores ópticos de alto ganho. Além disso, omitir pinos de LED simplifica o roteamento de traços da PCB.
R: Sim. Em conformidade com IPC/JEDEC J-STD-020 MSL 1 e J-STD-075 Categoria R7, a carcaça de alta temperatura suporta perfis completos de soldagem por reflow com temperaturas de pico de até 260°C sem bolhas no plástico ou desalinhamento de contato.
