Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: JXF0-1010NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.45-$0.7
Detalhes da embalagem: 50pcs/tray, 1200pcs/carton
Tempo de entrega: 1-2 semanas
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 4500K-PCS/Mês
Taxa de dados: |
1000Base-T (1 Gbps) |
Trava: |
Acima |
Indutância de Circuito Aberto (OCL): |
350 µH min |
Turns Ratio: |
1:1 |
Isolamento dielétrico: |
2250 V CC |
Choque EMI: |
2 fios (2W) |
Número da peça: |
JXF0-1010NL |
tipo de solda: |
Refluxo através do furo (THR / Pin-in-Paste) |
Taxa de dados: |
1000Base-T (1 Gbps) |
Trava: |
Acima |
Indutância de Circuito Aberto (OCL): |
350 µH min |
Turns Ratio: |
1:1 |
Isolamento dielétrico: |
2250 V CC |
Choque EMI: |
2 fios (2W) |
Número da peça: |
JXF0-1010NL |
tipo de solda: |
Refluxo através do furo (THR / Pin-in-Paste) |

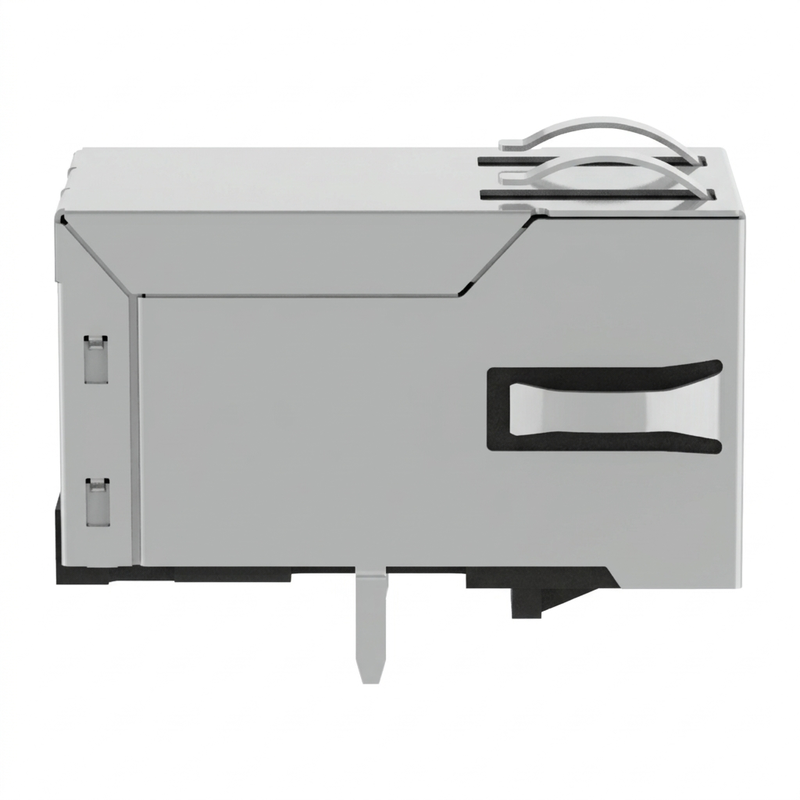

OJXF0-1010NLé um 1x1Conector magnético integrado 1000Base-T RJ45da série PulseJack JX0. Ele combina a interface Ethernet 8P8C com transformadores de isolamento 1:1 integrados e bobinas de modo comum de linha de sinal de 2W em um pacote blindado, em ângulo reto e com abas. O modelo temsem LEDs e sem PoE suportado, tornando-o adequado para equipamentos Gigabit Ethernet que requerem uma interface RJ45 simplificada somente para dados. A série JX0 foi projetada paraOperação em temperatura industrial de −40°C a +85°Ce suportarefluxo através do furo (THR)processamento.
OJXF0-1010NLé um conector Gigabit RJ45 robusto de porta única que integra transformadores de isolamento interno, terminação de impedância e umIndutância de modo comum de linha de sinal de 2 fios (2W)em um formato compatível com FCC Parte 68. Atendendo a todas as especificações IEEE 802.3ab, este conector fornece transmissão de 1 Gbps sem comprometimentos para controladores lógicos programáveis (PLCs), robótica de fábrica, PCs industriais e instrumentação de teste óptico.
Ao eliminar LEDs integrados e pinos PoE, o JXF0-1010NL fornece um ambiente ultralimpoPegada PCB de 10 pinos. Essa arquitetura reduz a capacitância parasita, elimina a interferência óptica para gabinetes que utilizam tubos de luz do painel frontal e deixa as camadas internas da PCB abertas para planos de aterramento contínuos e roteamento diferencial de 100Ω otimizado. Construído em termoplástico UL 94V-0 de alta temperatura com pontas de solda de estanho fosco de 3,20 mm, o conector foi projetado especificamente paraRefluxo através do furo (THR / Pin-in-Paste)linhas de solda automatizadas, eliminando estágios de soldagem por onda secundária enquanto atendeIPC/JEDEC J-STD-075 (Categoria R7, pico de 260°C)padrões.
JXF0-1010NL é especificado paraEthernet Gigabit 1000Base-Te incorpora quatro canais de transformador 1:1 para os quatro pares Ethernet diferenciais. O esquema interno mostra quatro caminhos de transformador simétricos entre o lado da placa de circuito impresso e o lado do cabo.
O JXF0-1010NL contémsem LEDs integrados. Isto é útil quando a indicação de Link/Atividade é tratada através de um tubo de luz externo, indicador do painel frontal, interface de software ou não é necessária.
A configuração sem LED também reduz o número de pinos do conector em comparação com a versão de LED correspondente JXF0-1011NL.
A tabela de dados do fabricante especificaPoE suportado: Nãopara JXF0-1010NL. Ao contrário da versão PoE JXF0-1012NL 90W, este modelo é destinado à conectividade de dados Ethernet sem um caminho de alimentação PoE.
JXF0-1010NL é especificado comIsolamento do transformador de 2250 VCC/60 seg.. A classificação de isolamento se aplica à barreira de isolamento do transformador conforme indicado na folha de dados do fabricante.
A faixa de temperatura operacional especificada é−40°C a +85°C, suportando equipamentos Ethernet implantados em ambientes industriais e de temperatura prolongada.
A blindagem integrada incorporadedos EMI superiores e laterais, fornecendo uma interface de blindagem metálica definida para o gabinete do equipamento. O fabricante identifica a blindagem como uma liga de cobre niquelada.
A série JX0 foi projetada paraRefluxo através do furo (THR)processamento. O fabricante também especifica o teste de soldabilidade J-STD-002 e a classificação J-STD-075 R7 com uma especificação de solda por onda máxima de 260°C.
| Parâmetro | Especificação |
|---|---|
| Série | PULSEJACK JX0 |
| Número da peça | JXF0-1010NL |
| Tipo de conector | 1×1 RJ45/8P8C |
| Velocidade Ethernet | 1000Base-T |
| Magnética Integrada | Sim |
| Razão de giros | 1:1 |
| LIDERADO | Nenhum |
| PoE | Não |
| Choque EMI | 2W, linha de sinal |
| Escudo EMI | Dedos EMI superiores e laterais |
| Isolamento | 2250 VCC/60 seg. |
| Montagem | Através do furo |
| Orientação | Ângulo Reto/Entrada Lateral |
| Direção da guia | Acima |
| THR | Compatível |
| Temperatura operacional | −40°C a +85°C |
| Habitação | Termoplástico, UL 94V-0 ou melhor |
| Material de contato | Bronze Fósforo |
| Chapeamento de contato | 30 μin Ouro |
| Material do Escudo | Liga de cobre, banhada a níquel |
| Embalagem | Bandeja, 50 peças |
| Status da peça | Ativo |
![]()
![]()
| Parâmetro | Especificação JXF0-1010NL |
|---|---|
| Taxa de dados Ethernet | 1000Base-T |
| Razão de giros | 1:1 |
| Indutância, lado da mídia | 350 µH mínimo* |
| Perda de inserção | −1,5 dB máx. |
| Perda de retorno, 1–40 MHz | −16 dB mín. |
| Perda de retorno, 40–100 MHz | −9 dB mín. |
| Conversa cruzada, 10–125 MHz | −24 dB tipo. |
| Rejeição de modo comum, 10–125 MHz | −24 dB mín. |
| Isolamento do transformador | 2250 VCC/60 seg. |
| Temperatura operacional | −40°C a +85°C |
▶ O esquema interno consiste em quatroCanais de transformador 1:1. Cada par Ethernet passa pelo transformador integrado e por umIndutância de modo comum de 2W localizada no caminho do sinal/cabo.
▶A versão sem LED também integra uma rede de terminação composta porResistores 4 × 75 Ω e um capacitor de 1000 pF / 2 kV, conforme mostrado no esquema do fabricante.
▶ Isso significa que o engenheiro não precisa reproduzir o transformador completo e a estrutura do indutor de modo comum como componentes magnéticos separados na PCB.
O JXF0-1010NL usa um compactoConfiguração de 10 pinos de sinalsem os pinos adicionais de LED ou PoE encontrados em outras variantes.
| Alfinete | Função |
|---|---|
| 1 | CT1 |
| 2 | TRD1+ |
| 3 | TRD1- |
| 4 | TRD2+ |
| 5 | TRD2- |
| 6 | TRD3+ |
| 7 | TRD3- |
| 8 | TRD4+ |
| 9 | TRD4- |
| 10 | GND/referência de terminação integrada |
O esquema interno confirma os quatro canais do transformador diferencial e a conexão de terminação do pino 10.
LADO PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1
Sempre verifique a numeração dos pinos em relação ao desenho mecânico controlado antes da liberação da PCB.
R: Sim. O contorno físico, os pinos-guia e os 10 pinos de sinal (pinos 1 a 10) são dimensionalmente idênticos em toda a família JXF0. Se a sua placa possuir uma área mestre de 18 furos, o JXF0-1010NL será soldado no lugar perfeitamente, deixando os furos do LED (pinos 11–14) e PoE (pinos 15–18) vazios.
R: Além do menor custo do componente, o JXF0-1010NL é selecionado quando:
R: Sim. Em conformidade com IPC/JEDEC J-STD-020 MSL 1 e J-STD-075 Categoria R7, o invólucro de alta temperatura suporta perfis de soldagem por refluxo total com temperaturas máximas de até 260°C.
