JXF0-1011NL Reflow através de um buraco RJ45 Gigabit MagJack com isolamento 2250VDC

Visão geral do Magjack JXF0-1011NL THR RJ45

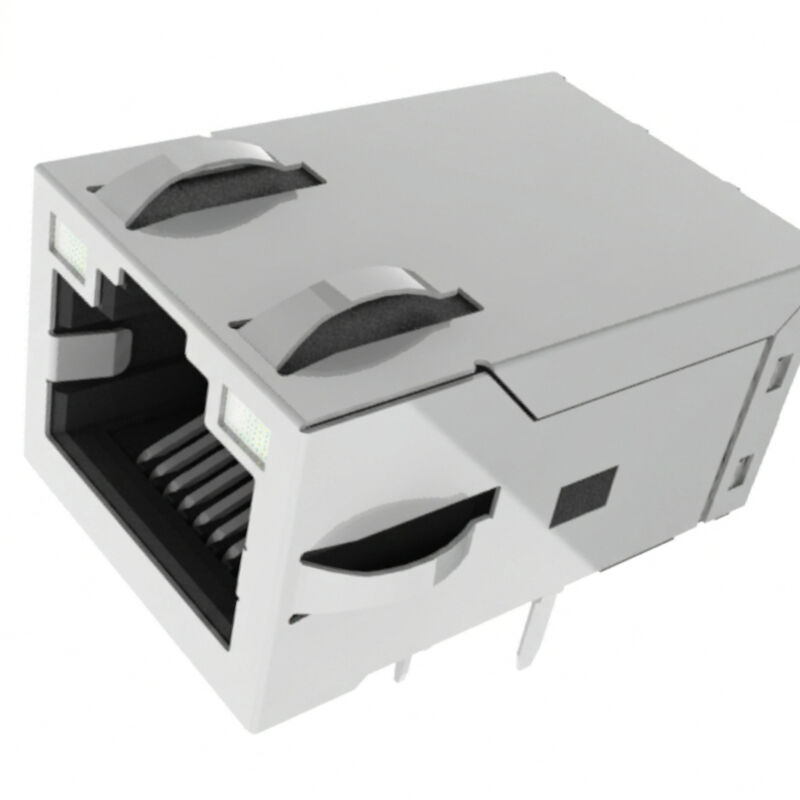

OJXF0-1011NLé um módulo conector integrado (ICM) Gigabit RJ45 robusto de porta única projetado para computação industrial incorporada, controladores lógicos programáveis ​​(PLCs), robótica de fábrica e instrumentação de precisão. Atendendo às especificações IEEE 802.3 completas, integra transformadores de isolamento 1:1, terminação de modo comum e umIndutância de modo comum de linha de sinal de 2 fios (2W)em uma área compatível com FCC.

Equipado com duplaLEDs bicolores verdes/amarelos, o JXF0-1011NL fornece diagnóstico de link, velocidade e atividade em tempo real sem tubos de luz externos. Construído em termoplástico UL 94V-0 de alta temperatura, o conector foi projetado especificamente paraRefluxo através do furo (THR / Pin-in-Paste)Linhas de montagem SMT. Com umMSL 1classificação e certificação J-STD-075 R7 (refluxo de pico de 260°C), elimina a soldagem por onda secundária, reduzindo defeitos de montagem e tempos de ciclo.

Principais destaques arquitetônicos:

• Isolamento verdadeiro de 2250 VCC primário para secundário: Como esta é uma arquitetura de dados puros (não PoE), o isolamento dielétrico completo é mantido em todo o conjunto magnético, protegendo os transceptores PHY contra surtos de campo.
• LEDs de diagnóstico duplos bicolores: LEDs bidirecionais esquerdo e direito (568 nm verde / 585 nm amarelo) permitem indicações de status de vários estados acionadas pelos pinos 11–14 dedicados.
• Atenuação de baixa frequência: Perda de inserção superior (-1,5 dB no máximo até 125 MHz) e perda de retorno (-16 dB no mínimo a 1–40 MHz) garantem diagramas claros e baixas taxas de erro de pacote.
• Construção THR pronta para SMT: Caudas de solda de estanho fosco de 3,20 mm permitem soldagem por refluxo colar no furo automatizada, em conformidade com os requisitos de preenchimento de barril IPC-A-610 Classe 3.

Especificações técnicas do ICM JXF0-1011NL

JXF0-1011NL 1000Base-T RJ45 com LEDs Folha de dados:

1. Folha de dados JXF0-1011NL RJ45 - Esquemático

2. Mecânica do conector JXF0-1011NL RJ45

Dimensões mecânicas e guia de pinagem:

• Esboço Físico: 16,80 mm (Largura) × 25,53 mm (Comprimento) × 13,50 mm (Altura acima do PCB).
• Recorte de painel sugerido: 17,82 mm × 14,01 mm. Orientação da trava:Travamento.
• Atribuições de pinos (14 pinos elétricos + 2 guias de blindagem):
  • Pino 1: CT 1 (torneira central para canal 1)
  • Pinos 2 e 3: TRD1+ / TRD1-
  • Pinos 4 e 5: TRD2+ / TRD2-
  • Pinos 6 e 7: TRD3+ / TRD3-
  • Pinos 8 e 9: TRD4+ / TRD4-
  • Pino 10: Terminação do chassi Bob Smith (isolada através de capacitor de 1000pF / 2kV e resistores de 4 × 75Ω)
  • Pinos 11 e 12: LED bicolor esquerdo da unidade (antiparalelo: pino 11+/12- = verde; pino 12+/11- = amarelo)
  • Pinos 13 e 14: LED bicolor direito da unidade (antiparalelo: pino 13+/14- = verde; pino 14+/13- = amarelo)
• Especificações do furo de perfuração:
• • 10× furos de sinal: diâmetro finalizadoØ0,89 mm(Diâmetro da almofada: Ø1,40 mm recomendado).
  • 4× Furos de LED: Diâmetro acabadoØ1,02 mm.
  • 2 × estacas de plástico:Ø1,57 mm.
  • 2× Postes de Aterramento de Escudo:Ø3,25mm.

Processamento THR / Pin-in-Paste:

JXF0-1011NL pertence ao JX0Pin-in-Paste / Refluxo através do furoplataforma.

Os processos de montagem suportados incluem:Pin-in-Paste / THRe soldagem por onda.

O fabricante especifica J-STD-020 Nível 1 e J-STD-075 R7, incluindo uma condição de solda por onda máxima de 260°C.

Perguntas frequentes:

P1: Como faço para conectar um microcontrolador GPIO para acionar os LEDs bicolores nos pinos 11–14?

R: Os LEDs internos são conectados antiparalelamente. Conecte o pino 11 e o pino 12 a dois GPIOs push-pull separados com um resistor limitador de corrente (por exemplo, 150Ω–330Ω para VCC de 3,3V). Definir GPIO_A HIGH e GPIO_B LOW acende em verde (568nm); configurar GPIO_A LOW e GPIO_B HIGH acende em amarelo (585nm). Definir LOW ou HIGH desliga o LED.

Q2: O JXF0-1011NL pode ser instalado em uma área de PCB projetada para JXF0-1012NL?

R: Sim. A pegada JXF0-1012NL possui 18 furos (10 sinais + 4 LED + 4 PoE). O JXF0-1011NL se alinha com os 10 sinais e 4 orifícios de LED, deixando os 4 orifícios PoE (pinos 15–18) completamente desocupados.

Q3: Por que o JXF0-1011NL apresenta uma bobina de 2 fios em vez de uma bobina de 3 fios?

R: Como não há corrente de polarização PoE DC no JXF0-1011NL, uma bobina de linha de sinal de 2 fios no lado do cabo fornece atenuação simétrica de modo comum sem a capacitância parasita ou perda de inserção associada a um terceiro enrolamento de derivação central PoE.
