Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: JXF0-5011NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $ 1.3
Detalhes da embalagem: Reel
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
JXF0-5011NL |
Série: |
PULSEJACK JX0 |
Tipo de produto: |
Módulo Conector Integrado RJ45 1×1 (ICM) |
Taxa de dados: |
5GBase-T |
Relação do transformador: |
1:1 |
Tensão de isolamento: |
2250 V CC |
Temperatura operacional: |
-40°C a +85°C |
Altura acima do PCB: |
13.50mm |
Contacto Terminado: |
30 µ pol. Ouro |
Conformidade: |
RoHS |
Número da peça: |
JXF0-5011NL |
Série: |
PULSEJACK JX0 |
Tipo de produto: |
Módulo Conector Integrado RJ45 1×1 (ICM) |
Taxa de dados: |
5GBase-T |
Relação do transformador: |
1:1 |
Tensão de isolamento: |
2250 V CC |
Temperatura operacional: |
-40°C a +85°C |
Altura acima do PCB: |
13.50mm |
Contacto Terminado: |
30 µ pol. Ouro |
Conformidade: |
RoHS |

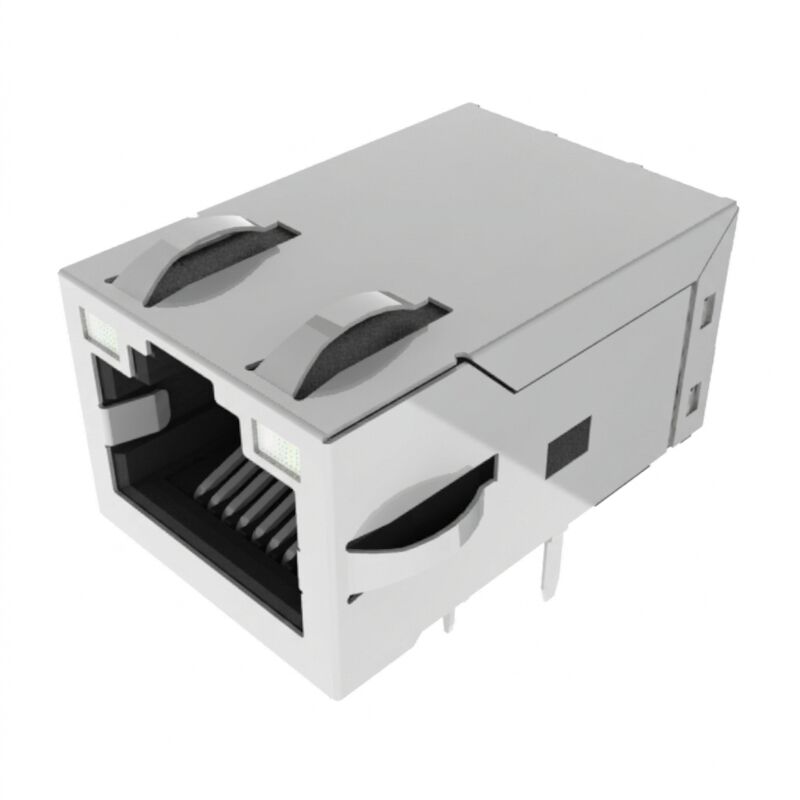

O JXF0-5011NL é um Módulo de Conector Integrado (ICM) Gigabit PulseJack de porta única, de grau industrial, projetado para aplicações Ethernet robustas de alta largura de banda operando até 5GBase-T (5 Gbps). Construído estritamente de acordo com os padrões IEEE 802.3, o JXF0-5011NL integra magnetismo de alto desempenho, transformadores de isolamento e um choke de modo comum de linha de sinal de 2 fios (2W) em um fator de forma compacto.
Apresentando LEDs bi-coloridos Verde-Amarelo / Verde-Amarelo duplos, este conector não-PoE fornece feedback visual em tempo real de link/atividade multi-estado sem a necessidade de light pipes externos. Construído com termoplástico UL 94V-0 de alta temperatura e caudas estanhadas de 3,20 mm, o JXF0-5011NL é totalmente qualificado para linhas de produção Through-Hole Reflow (THR / Pin-in-Paste) , alcançando uma classificação de vida útil ilimitada em piso MSL 1 e tolerância excepcional a choques/vibrações em uma faixa de operação de -40°C a +85°C .
| Parâmetro | Especificação | Padrão / Condições |
| Temperatura de Operação | -40°C a +85°C | Operação em largura de banda total |
| Temperatura de Armazenamento | -40°C a +85°C | Desmontado / Na bandeja original |
| Isolamento Dielétrico (Pri:Sec) | 2250 VDC / 60 segundos | Barreira completa primário-secundário |
| Nível de Sensibilidade à Umidade | MSL 1 (Ilimitado) | IPC / JEDEC J-STD-020 |
| Inflamabilidade | UL 94V-0 | Termoplástico de alta temperatura |
| Padrão de Segurança | UL 62368-1 (Arquivo nº E216117) | Equipamento de Áudio/Vídeo, Tecnologia da Informação |
| Padrão de Cavidade | FCC Parte 68, Subparte F | Interface universal de plugue modular RJ45 |
| Métrico | Banda de Frequência | Valor (Limite) |
| Taxa de Dados | Ethernet de Banda Base | 5GBase-T (IEEE 802.3) |
| Indutância (OCL Mín) | 100 kHz, 0,1 mA | 180 µH Mín (Datasheet lista como 180mH) |
| Perda de Inserção (Máx) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Perda de Retorno (Mín) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (Fórmula interpolada: -20+[12,5×log10(f/40MHz)]) |
| Crosstalk (Típ) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Rejeição de Modo Comum (Mín) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Configuração do Choke EMI | Linha de Sinal | 2 Fios (2W), Lado do Cabo/Sinal |
| Componente | Material | Revestimento / Especificações |
| Interface de Contato | Bronze Fosforoso | 30 µ-polegadas de Ouro sobre 30 µ-polegadas mín. de Níquel sob-revestimento |
| Cauda de Solda | Bronze Fosforoso | 100 µ-polegadas mín. de Estanho Fosco 100% (sem chumbo) |
| Blindagem | Liga de Cobre | Niquelado com abas de aterramento EMI superior e lateral |
| Comprimento da Cauda do Pino | 3,20 mm | Otimizado para espessura de PCB de 1,6 mm a 2,4 mm |
| Embalagem | Bandeja Industrial | 50 peças por bandeja completa |
| Parâmetro | LED Verde | LED Amarelo | Condições |
| Comprimento de Onda Dominante | 568 nm | 585 nm | Típico |
| Intensidade Luminosa | 8 a 12 mcd | 8 a 12 mcd | @ IF = 20 mA (Típ) |
| Ângulo de Visão | 100° | 100° | Semi-ângulo |
| Potência Máxima de Dissipação (Pd) | 100 mW MÁX | 100 mW MÁX | — |
| Corrente Direta DC Máxima | 150 mA MÁX | 150 mA MÁX | Contínuo |
| Tensão Reversa Máxima (Vr) | 5,0 V MÁX | 5,0 V MÁX | — |
O JXF0-5011NL usa uma construção right-angle through-hole com uma pegada compacta.
Valores mecânicos importantes incluem:
| Parâmetro Mecânico | Especificação |
|---|---|
| Largura do Conector | 16,80 mm |
| Comprimento Total | 25,53 mm |
| Altura Acima da PCB | 13,50 mm |
| Tamanho do Pino de Sinal | 0,45 × 0,35 mm |
| Tamanho do Pino do LED | 0,50 × 0,50 mm |
| Largura Recomendada do Layout da PCB | 16,80 mm |
| Layout Recomendado da PCB | Ver desenho do fabricante |
| Processo de Soldagem Recomendado | THR / Pin-in-Paste |
O JXF0-5011NL é compatível com RoHS.
A especificação do fabricante identifica:
R: Sim. A pegada de PCB do JXF0-5012NL inclui 14 furos de dados/LED mais 4 furos extras de PoE (Pinos 15–18). Como o JXF0-5011NL simplesmente não possui esses 4 pinos de PoE, ele pode ser fisicamente conectado a uma pegada 5012NL sem modificações, desde que os circuitos de PoE não utilizados na placa permaneçam desenergizados.
R: Em um projeto não-PoE, não há corrente contínua de alta corrente DC passando pelo center tap. Um choke de sinal de 2 fios na linha de cabo/sinal fornece transparência de sinal de modo diferencial superior e atenuação simétrica de modo comum sem os parasitismos capacitivos extras introduzidos por um terceiro fio de derivação.
R: Sim. Ao contrário dos módulos habilitados para PoE, onde os caminhos de energia PoE contornam os transformadores de sinal, o JXF0-5011NL fornece uma barreira de isolamento dielétrico de 2250 VDC ininterrupta entre todo o primário (lado do cabo) e o secundário (lado do PHY), totalmente em conformidade com os requisitos de isolamento de segurança IEEE 802.3 e UL 62368-1.
R: Os LEDs internos são diodos bi-color anti-paralelos. Para iluminar Verde (568nm), aplique polaridade direta (+ no Pino 11, - no Pino 12). Para iluminar Amarelo (585nm), simplesmente inverta a polaridade (+ no Pino 12, - no Pino 11).
