Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: JXF0-5012NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 40pcs
Preço: $1.7
Detalhes da embalagem: Bandeja
Tempo de entrega: Em estoque, envio dentro de 1 a 2 semanas
Termos de pagamento: L/C,D/A,T/T,D/P
Habilidade da fonte: 5kk/mês
Número da peça: |
JXF0-5012NL |
Família de produtos: |
Pulse Jack JXF0 |
Configuração da porta: |
1×1, porta única |
Taxa de dados: |
5GBase-T |
Configuração do LED: |
Verde-Amarelo / Verde-Amarelo |
Configuração PoE: |
PoE de 4 pares |
Corrente POE: |
900 mA máx. |
Classificação de potência PoE: |
90 w |
Choque EMI: |
3 W, lado físico |
Emi dedos: |
Parte superior e laterais |
Montagem: |
Através do buraco |
Conjunto: |
compatível com refluxo de furo passante |
Número da peça: |
JXF0-5012NL |
Família de produtos: |
Pulse Jack JXF0 |
Configuração da porta: |
1×1, porta única |
Taxa de dados: |
5GBase-T |
Configuração do LED: |
Verde-Amarelo / Verde-Amarelo |
Configuração PoE: |
PoE de 4 pares |
Corrente POE: |
900 mA máx. |
Classificação de potência PoE: |
90 w |
Choque EMI: |
3 W, lado físico |
Emi dedos: |
Parte superior e laterais |
Montagem: |
Através do buraco |
Conjunto: |
compatível com refluxo de furo passante |
Qual é o conector JXF0-5012NL e quais são suas especificações principais?

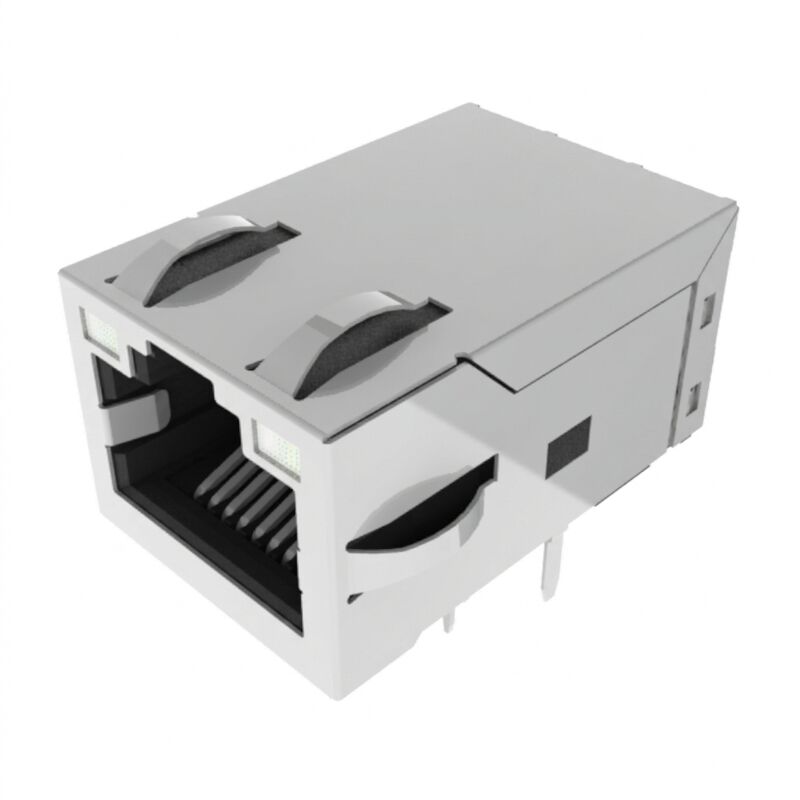

O JXF0-5012NL é um conector RJ45 integrado (ICM/MagJack) robusto e industrial. Ele é especificado para 5GBase-T (5 Gbps) Ethernet de alta velocidade e fornece 90W 4-Pair PoE++ de energia (900 mA @ 57VDC, compatível com IEEE 802.3bt). As especificações principais incluem uma temperatura operacional industrial de -40°C a +85°C, 2250 VDC de isolamento galvânico (lado do transformador), LEDs duplos verde/amarelo bicromáticos e um Footprint compatível com Pin-in-Paste / Through-Hole Reflow (THR) com molas de EMI nas partes superior e laterais.
O JXF0-5012NL é um módulo de conector integrado (ICM) Gigabit PulseJac de porta única, de grau industrial, projetado especificamente para aplicações embarcadas de alta potência e que exigem largura de banda. Suportando totalmente velocidades Ethernet 5GBase-T sob as especificações IEEE 802.3, este conector incorpora magnetismo interno, chokes de modo comum de 3 fios no lado do PHY e terminação direta de alta potência capaz de fornecer até 90W (900mA contínuos @ 57VDC em 4 pares) para dispositivos IEEE 802.3bt Tipo 4 PoE++.
Projetado para implantação robusta em ambientes extremos, o JXF0-5012NL opera em uma faixa de temperatura de -40°C a +85°C . Sua carcaça e construção de pinos especializadas permitem o processamento Through-Hole Reflow (THR / Pin-in-Paste) , reduzindo os custos de montagem da PCB ao eliminar operações manuais de soldagem secundária, ao mesmo tempo em que atinge uma vida útil de prateleira MSL 1 e alta retenção mecânica.
| Parâmetro | Especificação | Padrão / Condição |
| Temperatura de Operação | -40°C a +85°C | Corrente e largura de banda nominais |
| Temperatura de Armazenamento | -40°C a +85°C | Desmontado / Na Embalagem |
| Suporte Dielétrico (Isolamento) | 2250 VDC / 60 segundos | Primário para Secundário (Apenas Transformador) |
| Classificação de Inflamabilidade | UL 94V-0 ou superior | Carcaça Termoplástica |
| Nível de Sensibilidade à Umidade (MSL) | MSL 1 (Vida útil ilimitada) | IPC / JEDEC J-STD-020 |
| Conformidade de Segurança | UL 62368-1 (Arquivo E216117) | Padrão de Tecnologia de Informação/Áudio-Vídeo |
| Métrica | Faixa de Frequência | Valor (Limite) |
| Taxa de Dados | Ethernet de Banda Base | 5GBase-T (IEEE 802.3) |
| Indutância em Circuito Aberto (OCL) | 100 kHz, 0.1 mA | 180 µH Mínimo (Folha de dados listada como 180mH) |
| Perda de Inserção (Máx.) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| Perda de Retorno (Mín.) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (fórmula: -20+[12.5×log10(f/40MHz)]) |
| Crosstalk (Típico) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Rejeição de Modo Comum (Mín.) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Topologia do Choke de EMI | Magnetismo Interno | 3 Fios (3W), Lado do PHY |
| Parâmetro | Especificação | Notas |
| Suporte de Classe PoE | IEEE 802.3bt Tipo 4 (PoE++) | Arquitetura de Energia de 4 Pares |
| Corrente Máxima | 900 mA Contínuos | Por 2 pares (Total 1.8A loop) |
| Potência Nominal Contínua | 90 W @ 57 VDC | Potência nominal contínua |
| Pinos Dedicados PoE | Pinos 15, 16, 17, 18 | Isolados dos caminhos PHY internos de baixa tensão |
| Componente | Material | Galvanoplastia / Acabamento |
| Terminais de Contato | Bronze Fosforoso | 30 µ-inch (0.76 µm) Ouro sobre 30 µ-inch Mín. Níquel |
| Terminais de Solda | Bronze Fosforoso | 100 µ-inch Mín. 100% Estanho Fosco |
| Blindagem | Liga de Cobre | Niquelado com Molas de Aterramento Superior e Lateral |
| Acabamento Recomendado da PCB | FR4 | HASL (Compatível com ENIG, OSP) |
O JXF0-5012NL integra 18 pinos funcionais mais 2 pinos de retenção mecânica:
Pinos 1–10 (Sinal e Centrais):
Pinos 11–14 (LEDs Bicromáticos):
Pinos 15–18 (Entradas de Alimentação PoE):
Sim. O JXF0-5012NL é uma versão PoE de 4 pares classificada para 900 mA e 90 W. O fabricante lista esta configuração como 900mA - 90W 4 Pares.
| Parâmetro PoE | JXF0-5012NL |
|---|---|
| Suporte PoE | Sim |
| Configuração de Pares | 4 Pares |
| Corrente Máxima | 900 mA |
| Potência Nominal | 90 W |
| Choke de EMI | 3 W, Lado do PHY |
A classificação de 90 W é uma distinção importante em relação às interfaces RJ45 padrão não-PoE e de menor potência PoE.
O JXF0-5012NL é um conector integrado RJ45 compatível com PoE, não um módulo completo de conversão de energia PoE.
Um projeto PoE completo ainda requer o apropriado:
Portanto, a capacidade de 90 W do conector não deve ser interpretada como significando que todo sistema que utiliza este componente pode automaticamente fornecer 90 W a um dispositivo alimentado.
R: Sim. O magnetismo interno e as relações de transformador (1:1) atendem às especificações IEEE 802.3 em 1Gbps, 2.5Gbps e 5Gbps. Ele negociará automaticamente e operará perfeitamente em taxas de dados mais baixas.
R: Em conectores puramente não-PoE (por exemplo, JXF0-5010NL), o isolamento de 2250VDC existe inteiramente entre os pinos RJ45 do lado do cabo e todos os pinos do lado da PCB. No JXF0-5012NL, linhas de alta potência dedicadas conectam-se diretamente às centrais para injeção de PoE (Pinos 15–18); portanto, a proteção de ruptura galvânica de alta tensão é estritamente mantida através das bobinas de sinal do transformador, não através dos caminhos DC de injeção de PoE.
R: Transportar 900mA por par introduz um fluxo DC de modo comum pesado. Colocar um choke de modo comum de 3 fios no lado do PHY garante a supressão de ruído de modo comum sem passar correntes DC de PoE pesadas diretamente pelas bobinas do choke, evitando saturação do núcleo e degradação do sinal.
R: O LED verde atinge o pico em 568nm e o amarelo em 585nm. A corrente direta DC contínua máxima é de 150mA, a dissipação de potência máxima é de 100mW e a tensão reversa máxima de ruptura (Vr) é de 5.0V. O brilho luminoso típico é de 8–12 mcd a 20mA.
R: Sim. De acordo com J-STD-075 classificação R7 e J-STD-002, o componente suporta soldagem por onda padrão com temperaturas de pré-aquecimento de até 260°C sem deformação plástica ou degradação do contato.
