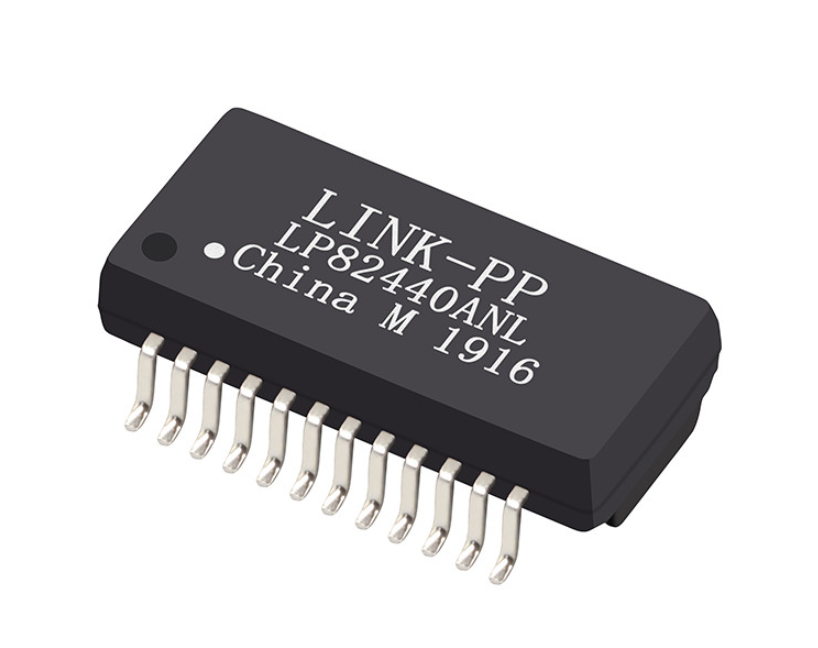

Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP82440ANL
Documento: LP82440ANL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $ 0.34
Detalhes da embalagem: Reel
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
LP82440ANL |
OCL: |
350 µH min |
Dcr: |
1,2Ω máx. |
Olá!-potenciômetro: |
1500 VRMS |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
PoE: |
PoE |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LP82440ANL |
OCL: |
350 µH min |
Dcr: |
1,2Ω máx. |
Olá!-potenciômetro: |
1500 VRMS |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
PoE: |
PoE |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
-40°C a +85°C |
| Parâmetro | Especificação | Benefício de Engenharia |
|---|---|---|
| Velocidade Ethernet | 1000 BASE-T (Gigabit Ethernet) | Totalmente compatível com transceptores gigabit IEEE 802.3 |
| Altura do Componente | Máximo de 4,0 mm (perfil ultrabaixo) | Ideal para backplanes, placas filhas PCIe finas e sistemas blade |
| Compatibilidade PoE | Compatível com PoE/PoE+ | Derivações centrais do lado da linha (MCT1–MCT4) dedicadas à extração de energia CC |
| Temperatura operacional | -40°C a +85°C (verdadeiro industrial) | Operação garantida em ambientes industriais selados e não ventilados |
| Razão de giros | 1CT: 1CT ±5%(Todos os 4 canais) | Correspondência simétrica para PHYs de modo de tensão e modo de corrente |
| Indutância (OCL) | 350 µH mín.(@ 100 kHz, 100 mV, 8 mA CC) | Evita a saturação do núcleo sob desequilíbrios de corrente CC |
| Perda de inserção | -1,0 dB máx. (1~100MHz) | Taxa de transferência de energia superior e margens de alcance de cabo mais longas |
| Indutância de Vazamento | 0,5 µH Máximo | Minimiza o toque de alta frequência e a instabilidade em bordas de pulso de gigabit |
| Resistência CC (DCR) | 1,2Ω Máximo | Reduz a dissipação térmica interna sob carga PoE |
| Isolamento de pote alto | Mínimo de 1500 Vrms | Está em conformidade com os padrões internacionais de segurança e isolamento contra surtos |
| Parâmetro | Condição de teste | Limite de especificação |
|---|---|---|
| Razão de giros | 100 kHz, 100 mV | 1CT: 1CT (±5%) |
| Indutância de Circuito Aberto (OCL) | Polarização CC de 100 kHz, 100 mV, 8 mA | 350 µH Mínimo |
| Perda de inserção | 1~100MHz | -1,0dB Máximo |
| Indutância de Vazamento (LL) | 100 kHz, 100 mV | 0,5 µH Máximo |
| Resistência CC (DCR) | Primário e Secundário | 1,2Ω Máximo |
| Perda de retorno (carga de 100 Ω) | 1~30MHz | -16,0 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 30~60MHz | -12,0 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 60~80MHz | -10,0 dB Mínimo |
| Perda de retorno (carga de 100 Ω) | 80~100MHz | -8,0 dB Mínimo |
| Diafonia (próximo ao fim) | 1~100MHz | -30,0 dB Mínimo |
| Diferencial para Modo Comum (DCMR) | 1~100MHz | -30,0 dB Mínimo |
| Resistência Dielétrica (Hi-Pot) | 60 segundos (lado PHY a lado da linha) | Mínimo de 1500 Vrms |
| Faixa de temperatura operacional | Industrial Contínuo | -40°C a +85°C |
LINHA LATERAL PHY / TRANSCEPTOR / LATERAL RJ45 (capaz de PoE) Pino 2 (TD1+) ───┐ 1CT:1CT ┌─── Modo Comum ─── Pino 23 (MX1+) ) ( Choke Pin 3 (TD1-) ───┴─────────┴─────────────────── Pino 22 (MX1-) Pino 1 (TCT1) ─── Pino 24 da torneira central (MCT1) ─── PoE Tap 1 Pino 5 (TD2+) ───┐ 1CT:1CT ┌─── Modo Comum ─── Pino 20 (MX2+) ) ( Choke Pin 6 (TD2-) ───┴─────────┴─────────────────── Pino 19 (MX2-) Pino 4 (TCT2) ─── Pino 21 da torneira central (MCT2) ─── PoE Tap 2 Pino 8 (TD3+) ───┐ 1CT:1CT ┌─── Modo comum ─── Pino 17 (MX3+) ) ( Pino de estrangulamento 9 (TD3-) ───┴─────────┴─────────────────── Pino 16 (MX3-) Pino 7 (TCT3) ─── Pino 18 da torneira central (MCT3) ─── PoE Tap 3 Pino 11 (TD4+) ───┐ 1CT:1CT ┌─── Modo comum ─── Pino 14 (MX4+) ) ( Pino de estrangulamento 12 (TD4-) ───┴─────────┴─────────────────── Pino 13 (MX4-) Pino 10 (TCT4) ─── Pino 15 da torneira central (MCT4) ─── PoE Tap 4| Parâmetro | Especificação |
|---|---|
| Tamanho do pacote | 15,1 mm (comprimento) × 7,1 mm (largura do corpo) × 10,0 mm (extensão total) |
| Altura Total | 4,0 mm Máx. |
| Passo do pino | 1,0mmtom |
| Largura do lead | 0,40mm |
| Padrão de terreno PCB recomendado | Largura da almofada:0,60mm; Comprimento da almofada:1,35 mm; Extensão geral da linha:10,7 milímetros |
| Refluxo IR – Zona de pré-aquecimento | 150°C ~ 200°C(60–180 segundos) |
| Refluxo IR – Temperatura Liquidus (TL) | 217°C(60–150 segundos) |
| Refluxo IR – Temperatura de Pico (TP) | 250°C (+0/−5°C); tempo de permanência 5 segundos no máximo. |
| Ciclos Máximos de Refluxo | 2 vezes no máximo. |
| Embalagem de fita e carretel | Largura da transportadora:24mm;800 peças por bobina de 13" |
| Embalagem cartonada | 4.800 unidades / 6 bobinas |
Resposta: Sim. O LP82440ANL foi projetado com derivações centrais dedicadas no lado da linha nos pinos 15, 18, 21 e 24 (MCT1 a MCT4). Esses taps centrais permitem conexão direta com controladores PoE PD (Powered Device) ou PSE (Power Sourcing Equipment) integrados, suportando fornecimento de energia IEEE 802.3af e 802.3at em todos os quatro pares Ethernet.
Resposta: Sua altura máxima de perfil baixo de 4,0 mm e classificação de temperatura de nível industrial (-40°C a +85°C) o tornam especificamente compatível com arquiteturas de backplane de telecomunicações densas (como CompactPCI, VPX e ATCA), onde o espaço vertical entre placas de circuito empilhadas é estritamente limitado.
Answer: O LP82440ANL é um substituto 100% de forma, ajuste e função para o Pulse HX5008NL. Ambos compartilham um layout SMD idêntico de 24 pinos, relação de espiras 1CT:1CT, OCL mínimo de 350 µH com polarização CC de 8 mA, perda de inserção de -1,0 dB e faixa de temperatura industrial, não exigindo revisões de layout de PCB.
