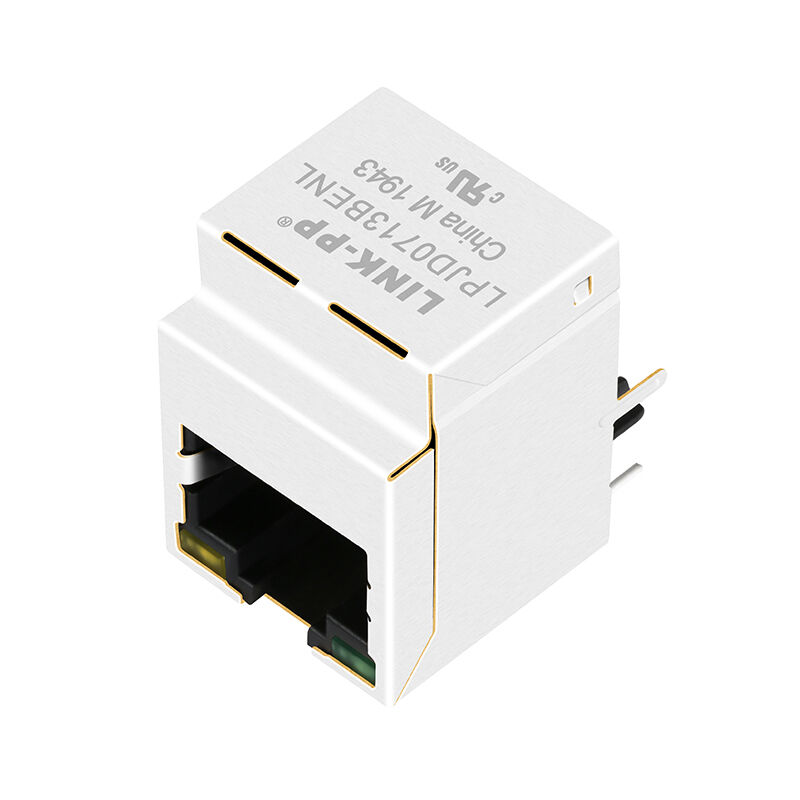

LPJD0713BENL Conector RJ45 vertical 1x1 com magnetismo integrado 1000 Base-T

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: LPJD0713BENL

Documento: LPJD0713BENL.pdf

Termos do pagamento & do transporte

Quantidade de ordem mínima: Suporte para amostras grátis

Preço: $0.35-$0.7

Detalhes da embalagem: Caixa e bobina

Tempo de entrega: 3-5 dias

Termos de pagamento: L/C,D/A,D/P,T/T

Habilidade da fonte: 5kk/mês

Obtenha o melhor preço
Destacar:

RJ45 vertical MagJack

,

1000BASE-T Magjack com LED

,

Conector RJ45 1x1 vertical

Número da peça:
LPJD0713BENL
Número de portas:
1x1
Trava:
Acima
Taxa de dados:
1000Base-T
PoE:
Não
Opção LED:
Com
EMI Tabs:
sem
Tipo de montagem:
Tht
Tipo de solda:
Aceno
Faixa de temperatura operacional:
0 ° C a +70 ° C.
Número da peça:
LPJD0713BENL
Número de portas:
1x1
Trava:
Acima
Taxa de dados:
1000Base-T
PoE:
Não
Opção LED:
Com
EMI Tabs:
sem
Tipo de montagem:
Tht
Tipo de solda:
Aceno
Faixa de temperatura operacional:
0 ° C a +70 ° C.
LPJD0713BENL Conector RJ45 vertical 1x1 com magnetismo integrado 1000 Base-T


O LINK-PP LPJD0713BENL é um Módulo de Conector Integrado (ICM / Magjack) RJ45 Gigabit Ethernet (1000BASE-T) vertical (entrada superior / 180° reto) de porta única (1x1) de grau industrial. Projetado especificamente para placas de porta-cartão com restrição de espaço, servidores blade, instrumentação de teste e PCs industriais com trilho DIN onde é necessária a conexão de cabo de acesso superior, ele integra transformadores de isolamento magnético 1CT:1CT, capacitores de filtragem do lado primário, uma rede de terminação Bob Smith interna, um escudo EMI metálico e LEDs de status duplos em um perfil compacto de passagem.






Matriz de Especificações Rápidas (Resumo)



Parâmetro Especificação Benefício de Engenharia
Orientação do Conector Vertical / Entrada Superior (180° Reto) Economiza espaço na borda da PCB; permite inserção direta do cabo no painel superior
Velocidade Ethernet 1000BASE-T (Gigabit Ethernet) Conformidade gigabit full-duplex por IEEE 802.3
Relação de Transformação 1CT : 1CT ±5% Relação simétrica de 1:1 compatível com os principais PHYs Gigabit
Indutância de Circuito Aberto (OCL) 350 µH Mín. (@ 100 kHz, 0.1 V, 8 mA de Polarização DC) Previne a saturação do núcleo sob correntes de desequilíbrio DC diretas
Isolamento Dielétrico (Hipot) 1500 Vrms Mín. (Lado PHY para Lado da Linha) Proteção contra transientes de alta tensão entre o sistema e o cabo
Filtragem do Lado Primário Capacitores de desacoplamento de 4× 0.01 µF integrados Caminho de terra AC integrado; reduz a contagem de capacitores discretos externos
Terminação do Lado do Cabo Rede Bob Smith Integrada (4× 75 Ω + 1000 pF / 2 kV) Amortece reflexos de cabo de modo comum diretamente para o escudo externo
LED Esquerdo Monocromático: Verde (565 nm) Indicador dedicado de status de Link / Conexão (Pinos 13+/14-)
LED Direito Monocromático: Amarelo (585 nm) Indicador dedicado de status de Atividade / Transferência de dados (Pinos 11+/12-)
Altura Mecânica 22.0 ± 0.35 mm de Altura Total Perfil padronizado para acoplamento vertical modular placa-a-painel






Especificações de Desempenho Elétrico (@ 25 °C)



Parâmetro Condição de Teste Limite de Especificação
Relação de Transformação 100 kHz, 0.1 V 1CT : 1CT ±5%
Indutância de Circuito Aberto (OCL) 100 kHz, 0.1 V, 8 mA de Polarização DC 350 µH Mín.
Perda de Inserção 1 ~ 100 MHz -1.2 dB Máx.
Perda de Retorno (Carga de 100 Ω) 1 ~ 30 MHz -16.0 dB Mín.
Perda de Retorno (Carga de 100 Ω) 30 ~ 60 MHz -12.0 dB Mín.
Perda de Retorno (Carga de 100 Ω) 60 ~ 80 MHz -10.0 dB Mín.
Perda de Retorno (Carga de 100 Ω) 80 ~ 100 MHz -8.0 dB Mín.
Crosstalk (Near-End) 1 ~ 100 MHz -30.0 dB Mín.
Rejeição de Modo Comum (CMR) 1 ~ 100 MHz -30.0 dB Mín.
Tensão de Isolamento (Hipot) 60 Segundos (Lado PHY para Lado da Linha) 1500 Vrms Mín.
Faixa de Temperatura de Operação Ambiente Contínuo 0°C a +70°C






Folha de Dados do Conector RJ45 Vertical LPJD0713BENL - Mecânica e Esquemática:



LPJD0713BENL RJ45 1x1 Connector Datasheet-Mechanical



LPJD0713BENL Vertical RJ45 Connector Datasheet-Schematic








Dimensões Mecânicas, Especificações de Material e Soldagem por Onda



1. Dimensões Físicas



  • Altura Total Acima da PCB: 22.0 ± 0.35 mm (0.866 ± 0.014 pol)
  • Largura do Corpo: 16.15 ± 0.35 mm (0.636 ± 0.014 pol)
  • Profundidade / Comprimento do Corpo: 16.70 ± 0.35 mm (0.657 ± 0.014 pol)
  • Comprimento do Pino de Sinal (P1–P10): 4.00 ± 0.35 mm
  • Comprimento do Pino de Terra do Escudo: 3.50 ± 0.35 mm



2. Composição do Material



  • Carcaça do Conector: Termoplástico PBT reforçado com 30% de fibra de vidro, retardante de chama, com classificação UL94V-0.
  • Terminais de Contato: Bronze Fosforoso C5210R-EH, espessura de 0.35 mm.
  • Revestimento da Área de Acoplamento de Contato: Mínimo de 6 μin (0.15 μm) de revestimento de ouro sobre subcamada de níquel.
  • Pinos de Solda: Latão C2680R-H, espessura de 0.35 mm, 100% estanho fosco sobre níquel.
  • Escudo Metálico: Aço Inoxidável SUS 304-1/2H, espessura de 0.20 mm.



3. Parâmetros de Soldagem por Onda



  • Processo de Soldagem: Compatível com máquinas de soldagem por onda sem chumbo (Pb-free) padrão.
  • Temperatura da Ponta de Solda: Máximo de 250°C.
  • Tempo Máximo de Permanência: Máximo de 5 segundos.






Esquema Interno e Atribuição de Pinos de Sinal



O LPJD0713BENL mapeia 4 pares diferenciais Gigabit completos com acoplamento magnético integrado, desacoplamento primário interno e caminhos de retorno de modo comum / ESD do lado da linha de alta tensão.



LADO PHY (CONEXÕES DA PCB)                         LADO DA LINHA (CONECTOR RJ45)
  TD0+ (Pino 1) ───┐       ┌─── 0.01uF ─── VCC (Pino 9)
                  ) 1CT   ( 1CT
  TD0- (Pino 2) ───┴───────┴─── 75 Ω ─────┐
                                         │
  TD1+ (Pino 3) ───┐       ┌─── 0.01uF ───┤
                  ) 1CT   ( 1CT          │
  TD1- (Pino 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
                                         │──── J3 (MX1+) / J6 (MX1-)
  TD2+ (Pino 4) ───┐       ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
                  ) 1CT   ( 1CT          │──── J7 (MX3+) / J8 (MX3-)
  TD2- (Pino 5) ───┴───────┴─── 75 Ω ─────┤
                                         │
  TD3+ (Pino 7) ───┐       ┌─── 0.01uF ───┘
                  ) 1CT   ( 1CT          │
  TD3- (Pino 8) ───┴───────┴─── 75 Ω ─────┘
                                         │
                             ESCUDO ─────┴── 1000 pF / 2 kV Capacitor de Alta Tensão



Referência de Mapeamento de Pino de Sinal



Pino # Nome do Pino Direção Tipo de Sinal / Função Contato de Acoplamento RJ45
P1 TD0+ Entrada/Saída Par Diferencial 0 Positivo J1 (MX0+)
P2 TD0- Entrada/Saída Par Diferencial 0 Negativo J2 (MX0-)
P3 TD1+ Entrada/Saída Par Diferencial 1 Positivo J3 (MX1+)
P6 TD1- Entrada/Saída Par Diferencial 1 Negativo J6 (MX1-)
P4 TD2+ Entrada/Saída Par Diferencial 2 Positivo J4 (MX2+)
P5 TD2- Entrada/Saída Par Diferencial 2 Negativo J5 (MX2-)
P7 TD3+ Entrada/Saída Par Diferencial 3 Positivo J7 (MX3+)
P8 TD3- Entrada/Saída Par Diferencial 3 Negativo J8 (MX3-)
P9 VCC Alimentação / Polarização Acoplamento do Barramento do Tap Central Primário (4× 0.01 µF) Barramento interno para alimentação do PHY
P10 GND Terra Referência de Terra de Desacoplamento Primário Terra Digital do Sistema






Perguntas Frequentes



Q1: Quais são as principais vantagens de design de usar um conector RJ45 vertical como o LPJD0713BENL?

Resposta: A orientação vertical (entrada superior / 180°) permite que os cabos Ethernet se conectem perpendicularmente à placa de circuito. Isso elimina os raios de curvatura do cabo ao longo da borda da placa, economiza espaço valioso no perímetro da PCB periférica e permite fácil acesso ao painel superior em módulos compactos com trilho DIN, lâminas de servidor de alta densidade e instrumentação embarcada encapsulada.



Q2: Como os taps centrais são conectados dentro do LPJD0713BENL?

Resposta: O LPJD0713BENL inclui quatro capacitores primários integrados de 0.01 μF conectados entre os taps centrais do transformador e o Pino 9 (VCC), com o Pino 10 fornecendo uma referência de terra (GND). No lado da linha, ele possui uma rede de terminação Bob Smith integrada compreendendo quatro resistores de 75 Ω e um capacitor de 1000 pF / 2 kV em paralelo com o escudo metálico do conector para rejeição superior de ruído de modo comum.



Q3: Quais são os pinouts dos LEDs e as tensões de acionamento para o LPJD0713BENL?

Resposta: O conector possui dois LEDs dedicados monocromáticos:



  • LED Esquerdo (Verde): O Pino 13 é o Ânodo (+), o Pino 14 é o Cátodo (-). Comprimento de onda de pico: 565 nm.
  • LED Direito (Amarelo): O Pino 11 é o Ânodo (+), o Pino 12 é o Cátodo (-). Comprimento de onda de pico: 585 nm.
  • Tensão Direta (VF): 1.8 V a 2.6 V a uma corrente direta padrão de 20 mA.



Q4: O LPJD0713BENL pode suportar soldagem por onda industrial padrão?

Resposta: Sim. A carcaça é moldada em PBT termoplástico de alta temperatura com reforço de fibra de vidro a 30% e possui classificação UL94V-0. Ele é classificado para suportar temperaturas de soldagem por onda de até 250°C por até 5 segundos sem distorção mecânica ou degradação do isolamento do fio magnético interno.
