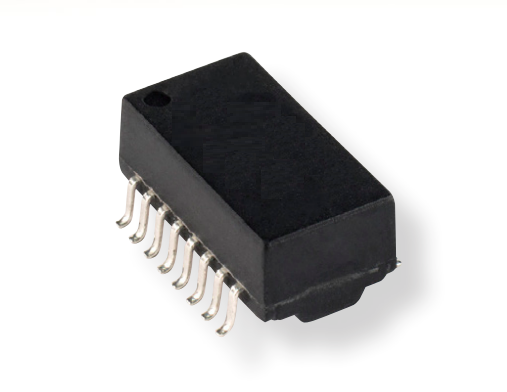

SM13072APEL AEC-Q200 10/100 Base-T LAN Transformador Magnético LAN Discreto

O SM13072APEL é um módulo de transformador de pulso Ethernet discreto de alta confiabilidade, montado em superfície (SOIC de 16 pinos) 10/100 Base-T, projetado especificamente para ambientes automotivos e industriais rigorosos. Construído com uma construção totalmente encapsulada, enrolamento automatizado de bobinas e estranguladores de modo comum integrados no lado do cabo, ele fornece operação contínua de até +125 °C, imunidade robusta a ruído diferencial (DCMRR: -35 dB) e isolamento dielétrico duplo de 1500 Vrms / 2250 Vdc.

Especificações Principais do SM13072APEL em Resumo

Características Elétricas do SM13072APEL

Todas as especificações elétricas abaixo são especificadas a25°C a menos que declarado de outra forma.

A folha de dados Bourns publicada fornece as mesmas características elétricas principais, incluindo 350 µH OCL, 0,5 µH de indutância de vazamento máxima, 35 pF de capacitância de enrolamento máxima, -1,1 dB de perda de inserção máxima e isolamento de 1500 Vrms.

Por que a OCL de 350 µH é Importante

Aindutância de circuito aberto (OCL) é um parâmetro de seleção chave para um transformador Ethernet 10/100. O SM13072APEL especifica um mínimo de 350 µH a 100 kHz, 0,1 V e 8 mA de polarização CC.

Engenheiros que comparam transformadores LAN 10/100 alternativos devem avaliar a OCL sob as mesmas condições de medição, em vez de comparar valores de indutância sem condições de teste.

Baixa Indutância de Vazamento para Integridade do Sinal

O SM13072APEL especifica um máximo de0,5 µH de indutância de vazamento para os canais de transmissão e recepção. Baixa indutância de vazamento ajuda a manter as características de acoplamento de alta frequência pretendidas do transformador.

A capacitância de enrolamento especificada também é limitada a35 pF no máximo, o que é relevante ao avaliar o comportamento do sinal de alta frequência e a compatibilidade do transformador.

Folha de Dados de Magnetismo LAN SM13072APEL

Esquema Elétrico e Configuração de Pinos

O SM13072APEL integra dois canais simétricos de 1:1 (Transmissão TX e Recepção RX). Os estranguladores de modo comum (CMC) são posicionados nolado do cabo(Pinos 14/16 e 9/11) para atenuar o ruído eletromagnético de modo comum antes que ele entre no sistema de aterramento da PCB.

Tabela de Atribuição de Pinos

Por que Magnetismos Discretos Superam Magjacks Integrados em Aplicações Automotivas?

Embora os Magjacks RJ45 integrados sejam populares em equipamentos de escritório de consumo,os magnetismos discretos SM13072APEL são a arquitetura preferida para plataformas automotivas e industriais rigorosasdevido a três fatores principais:

Capacidade Térmica Extrema (-40 °C a +125 °C):
Magjacks comerciais contêm invólucros plásticos internos, inserções de LED e bobinas não encapsuladas com classificação apenas de até +70 °C ou +85 °C. O SM13072APEL usa epóxi de encapsulamento de grau automotivo especializado e núcleos de ferrite de alta temperatura de Curie, garantindo indutância estável mesmo em compartimentos de motor de alta temperatura.

Enrolamento Automatizado de Alta Densidade:
O enrolamento automatizado aumenta as torções do par de fios por unidade de comprimento. Este controle preciso de enrolamento garante a precisão da relação de espiras (±2%) e reduz a indutância de vazamento para um valor líder na indústria de ≤0,5 µH, garantindo transições de borda de pulso nítidas e jitter mínimo.Layout Flexível para Supressão de ESD e Surtos:

Transformadores discretos permitem que os engenheiros coloquem diodos de proteção ESD de alta energia (como arrays de TVS de baixa capacitância) diretamente entre o conector RJ45 externo e o transformador, isolando as correntes de clamping do PHY.
Dimensões Mecânicas, Pegada de Solda e Informações de Processo

Dimensões da Embalagem (SOIC de 16 pinos)

Comprimento do Corpo:

• 12,80 ± 0,25 mm (0,504 ± 0,010 pol)Largura do Corpo:
• 6,90 ± 0,25 mm (0,272 ± 0,010 pol)Largura Total (Ponta a Ponta):
• 9,50 ± 0,25 mm (0,374 ± 0,010 pol)Altura da Embalagem:
• 5,65 ± 0,25 mm (0,222 ± 0,010 pol)Passo dos Pinos:
• 1,27 ± 0,05 mm (0,050 ± 0,002 pol)Largura do Pino:
• 0,46 ± 0,05 mm (0,018 ± 0,002 pol)Distância Central Linha a Linha:
• 8,89 ± 0,25 mm (0,350 ± 0,010 pol)Padrão de Aterrissagem de PCB Recomendado

Largura da Pastilha:

• 0,76 mm (0,030 pol)Passo da Pastilha:
• 1,27 mm (0,050 pol)Distância da Linha de Pastilhas:
• 7,10 mm (0,280 pol) distância interna para 10,50 mm (0,413 pol) distância externaComprimento Recomendado da Pastilha:
• 1,70 mmNota de Projeto da Pegada de PCB

O padrão de aterrissagem de PCB recomendado deve ser seguido ao projetar ou revisar a pegada do SM13072APEL. Em particular, os engenheiros devem verificar o passo de 1,27 mm dos pinos, a distância central de 8,89 mm entre as linhas e a largura recomendada de 0,76 mm das pastilhas antes da liberação da PCB. O layout recomendado pelo fabricante especifica dimensões de linha de pastilha de 7,10 mm e 10,50 mm para as distâncias internas e externas, respectivamente.

Especificações de Fita e Bobina

Largura da Fita Transportadora:

• 24,00 ± 0,30 mm (0,945 ± 0,012 pol)Passo da Cavidade do Bolso:
• 16,00 mm (0,630 pol)Diâmetro da Bobina:
• 330,0 ± 2,0 mm (13,0 pol)Espessura Total da Bobina:
• 30,5 mm (1,201 pol) Máx.Quantidade Padrão de Embalagem (SPQ):
