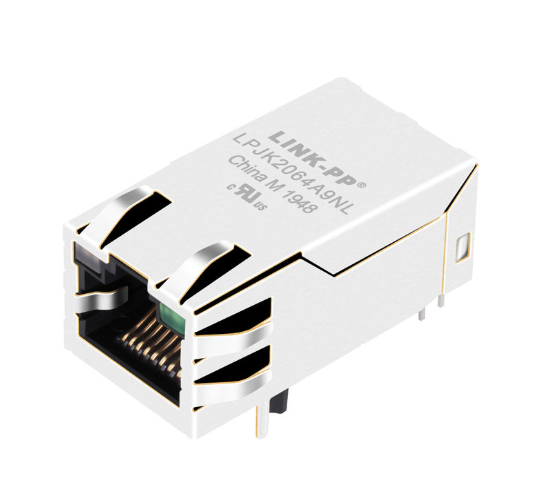

Conector LPJK2064A9NL 1000BASE-T RJ45 com LED e suporte PoE

O LINK-PP LPJK2064A9NL é um módulo conector integrado (ICM / Magjack) RJ45 Gigabit (1000BASE-T) de porta única (1x1) de grau industrial, projetado para aplicações de rede de alta densidade que requerem Power over Ethernet (PoE). Apresentando transformadores de isolamento 1CT:1CT integrados, filtragem de modo comum, terminação Bob Smith de 75Ω, dedos de mola EMI de contato múltiplo e LEDs duplos integrados, ele oferece integridade de sinal robusta e isolamento de 1500 Vrms em um formato compacto.

• 🔘 [ Baixar Folha de Dados Oficial (LPJK2064A9NL.pdf) ]
• 🔘 [ Solicitar Cotação Instantânea (RFQ) ]
• 🔘 [ Pedir Amostras de Engenharia Grátis (Envio em 24-48h) ]
• 🔘 [ Baixar Símbolos CAD e Modelos 3D STEP ]

Resumo Técnico Chave

Especificações Elétricas

As seguintes especificações elétricas são fornecidas para o LPJK2064A9NL a 25°C.

Estas especificações são particularmente relevantes ao qualificar o conector para um projeto de PCB Gigabit Ethernet, pois fornecem os critérios de desempenho elétrico necessários para avaliar a interface magnética integrada, em vez de tratar a peça apenas como um conector RJ45 mecânico.

Datasheet do Conector RJ45 1000BASE-T - Mecânica e Layout de PCB:

Principais Características do Conector RJ45 PoE LPJK2064A9NL:

O LPJK2064A9NL é um conector RJ45 1x1 1000BASE-T com magnetismo integrado, dedo de mola EMI, indicadores LED e suporte PoE para aplicações Ethernet.

• Gigabit Ethernet 1000BASE-T interface
• Magnetismo Ethernet integrado
• RJ45 de porta única 1x1 configuração
• dedo de mola EMI para blindagem
• Indicadores LED integrados
• LED bicolor verde/amarelo esquerdoLED verde direito
• Projetado paraaplicações PoE
• 350 μH OCL mínimoisolamento de 1500 Vrms
• entre o lado PHY e o lado da linha
• temperatura de operação de 0°C a +70°Cmontagem through-hole em ângulo reto
• carcaça de PBT + 30% de fibra de vidro
• material da carcaça UL94-V0contatos de bronze fosforoso C5210R-EH
• área de contato banhada a ouro, ≥6 μin
• escudo de aço inoxidável SUS 304-1/2H com dedo de mola EMICompatível com RoHS
• Certificado UL, Arquivo Nº E484635
• Projetado de acordo com os requisitos da IEEE 802.3Esquema Interno e Atribuição de Pinos
• O LPJK2064A9NL apresenta uma interface diferencial de 4 canais casada para operação full-duplex completa de 1000BASE-T, terminação passiva Bob Smith integrada e caminhos dedicados de center-tap Power over Ethernet.
• Destaques da Arquitetura do Esquema
• Conexões do Lado PHY (Pinos 1-12):Canal 1: MD1+ (Pino 11), MDCT1 (Pino 12), MD1- (Pino 10)
• Canal 2: MD2+ (Pino 4), MDCT2 (Pino 6), MD2- (Pino 5)Canal 3: MD3+ (Pino 3), MDCT3 (Pino 1), MD3- (Pino 2)Canal 4: MD4+ (Pino 8), MDCT4 (Pino 7), MD4- (Pino 9)

Pinos de Injeção CC PoE (Pinos 13-16):

 VC+

(Pino 13, Pino 15) e VC−

(Pino 14, Pino 16) roteiam a energia diretamente através dos center taps dos transformadores do lado do cabo, classificados para 350 mA de corrente balanceada contínua.

• Proteção Integrada de Modo Comum e Transiente:
• Terminação do lado do cabo: Resistores de isolamento 4×75 Ω embutidos em série com capacitores 4×22 nF.
• Desacoplamento de alta tensão: Capacitor de alta tensão de 1000 pF/2 kV 1000 pF/2 kV shuntado diretamente ao aterramento do escudo metálico externo (SHIELD).
• Suporte à Aplicação PoE

O LPJK2064A9NL é projetado para aplicações PoE e especifica uma corrente máxima contínua de linha CC balanceada de:350 mA a 57 VCC A capacidade de corrente especificada do lado da linha deve ser considerada ao qualificar o conector para a arquitetura PoE pretendida. O produto também fornece isolamento de 1500 Vrms entre o lado PHY e o lado da linha , uma característica elétrica importante para interfaces Ethernet isoladas.

Para uma implementação PoE completa, os projetistas de sistema devem avaliar a interface magnética RJ45 juntamente com o circuito PSE/PD PoE, PHY, componentes de proteção, layout de PCB, condições térmicas e os requisitos aplicáveis da IEEE 802.3.

• Importante: A especificação de 350 mA / 57 VCC não deve ser interpretada isoladamente como uma classificação de classe de potência PoE garantida. O nível de potência PoE aplicável deve ser determinado a partir da especificação completa do produto e da implementação do sistema.Aplicações do Conector RJ45 COM LEDRedes SOHO e Banda Larga: Modems ADSL/VDSL, Pontos de Acesso Wi-Fi 6/7, ONUs GPON.Embarcados e Computação: LAN-on-Motherboard (LOM), PC Industrial (IPC), Placas de Computador Único (SBC).
• Switching e Roteamento Empresarial: Switches de Rede Gerenciados de 16/24/48 Portas, Hubs de Rede Central, Roteadores.Dispositivos Alimentados por PoE (PD) e PSE: Câmeras de Vigilância IP, Terminais VoIP, Gateways IoT, Controladores de Iluminação Inteligente.Checklist de Layout e EMC para Engenheiros de Hardware

1. Aterramento do Chassi vs. Aterramento Digital:

Não conecte diretamente o aterramento do circuito digital (DGND) aos pinos metálicos externos do conector. O LPJK2064A9NL contém um capacitor interno de 1000 pF/2 kV que acopla com segurança ruído de alta frequência do center tap ao escudo do chassi, mantendo o isolamento CC de baixa frequência.2. Roteamento de Pares Diferenciais:Certifique-se de que todos os quatro pares (MD1±a MD4±) sejam roteados como pares controlados de impedância diferencial de 100 Ω. Mantenha o casamento de comprimento intra-par dentro de ±5 mils e minimize as transições de camada através de vias.3. Trilhas de Corrente PoE:

As trilhas que se estendem dos Pinos 13, 14, 15 e 16 para o seu controlador PoE onboard ou ponte PD devem ser dimensionadas com largura de trilha suficiente (mínimo de 25-30 mils para cobre de 1 oz) para suportar a corrente CC contínua de 350 mA sem elevação térmica.

4. Aterramento do Painel:Certifique-se de que os dedos de mola EMI do perímetro mantenham contato de mola consistente de 360 graus contra a moldura do painel frontal de metal nu para evitar vazamento de RF na frequência fundamental de Ethernet de 125 MHz.Perguntas Frequentes

P1: Qual é a principal diferença entre o LPJK2064A9NL e os conectores RJ45 Gigabit não-PoE?

Resposta: O LPJK2064A9NL incorpora linhas de saída CC isoladas de center tap (Pinos 13 a 16) capazes de transportar até 350 mA de corrente contínua a 57 VCC. Magjacks padrão não-PoE conectam esses center taps internamente apenas a resistores de terminação Bob Smith, que não podem transportar corrente direta e queimarão se submetidos a tensões PoE.P2: Como controlar o LED bicolor nos Pinos 19 e 20?

Resposta: Os Pinos 19 e 20 são conectados a um par de diodos duplos antiparalelos. Para iluminar Verde, acione o Pino 20 para ALTO (1.8 V∼2.6 V

• 1.8 V∼2.6 V) e o Pino 19 para BAIXO. Para iluminar Amarelo, inverta os estados de acionamento, acionando o Pino 19 para ALTO e o Pino 20 para BAIXO. Quando ambas as linhas GPIO estiverem no mesmo estado lógico, o LED permanecerá apagado.
• P3: O LPJK2064A9NL pode ser usado com PHYs Ethernet de Modo de Tensão e Modo de Corrente?Resposta: Sim. O LPJK2064A9NL utiliza relações de transformação 1CT:1CT simétricas em todos os quatro transformadores de canal. Ele se interliga perfeitamente com PHYs de modo de tensão (onde os center taps terminam no terra através de capacitores de desacoplamento) e PHYs de modo de corrente (onde os center taps são conectados à tensão de alimentação do PHY, por exemplo, +3.3 V ou +2.5 V).
• P4: O LPJK2064A9NL suporta PoE+ (IEEE 802.3at) ou PoE++ (IEEE 802.3bt)?Resposta: Não. O LPJK2064A9NL é classificado para uma corrente máxima de linha balanceada de 350 mA contínua a 57 VCC, o que está alinhado com IEEE 802.3af (PoE Tipo 1, até 15.4 W). Para aplicações PoE+ (600 mA, 30 W) ou PoE++ de maior potência, entre em contato com a LINK-PP para nossa série magnética atualizada de 600 mA/1000 mA.
