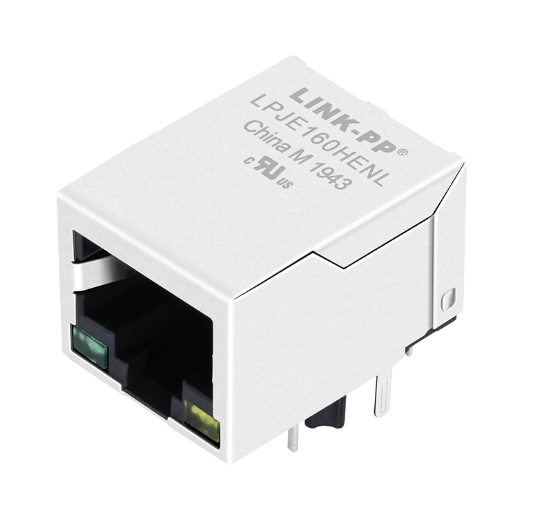

LPJE160HENL Conector Modular RJ45 com LEDs Verde/Amarelo, Grau Industrial

O LINK-PP LPJE160HENL é um conector modular RJ45 blindado 8P8C robusto, de porta única (1x1), projetado sem magnetismo integrado (Non-MagJack / passagem direta). Projetado em uma orientação economizadora de espaço Tab-Down (Latch-Down) com indicadores de status LED verde e amarelo integrados, ele oferece um perfil de profundidade compacto de apenas 21,30 mm — mais de 30% mais curto que os conectores MagJack padrão.

Operando de forma confiável em uma ampla faixa de temperatura industrial de -40°C a +85°C, o LPJE160HENL possui uma tensão de suportabilidade dielétrica de 1000V AC, revestimento de contato durável de flash de ouro de 50 µ-inch e carcaça termoplástica retardante de chamas UL 94V-0 (Certificado UL: Arquivo E484635). É a principal escolha de interconexão para projetos de hardware que exigem topologias de transformador discreto externo, isolamento médico/industrial de alta tensão ou interfaces de barramento serial não Ethernet, incluindo RS-485, RS-232, CAN bus, DMX-512 e Modbus.

[Central de Ações de Engenharia]

• 📧 [Baixar Desenho de Engenharia Oficial LP09102425 (LPJE160HENL.pdf)]
• 📄 [Baixar Modelo 3D STEP e Pegadas ECAD (Altium / KiCad / OrCAD)]
• 🎁 [Solicitar Amostras de Avaliação de Engenharia Gratuitas]
• 💲 [Solicitar Cotação de Preço Direta do Fabricante (RFQ)]

Especificações Técnicas e Dados Paramétricos

1. Especificações Gerais e Mecânicas

2. Especificações Elétricas (@ 25°C)

3. Especificações Ópticas e Elétricas do LED Integrado

Para evitar erros de layout de polaridade reversa, o circuito interno do LED e os parâmetros ópticos são definidos abaixo:

LED ESQUERDO (VERDE)                 LED DIREITO (AMARELO)
      PINO 9 (+)                        PINO 11 (+)
        ┌───┬───┐                            ┌───┬───┐
        │   │   │                            │   │   │
        └───┴───┘                            └───┴───┘
      PINO 10 (-)                       PINO 12 (-)

4. Perfil Ambiental e de Soldagem

• Faixa de Temperatura de Operação: -40°C a +85°C (Grau industrial estendido real)
• Faixa de Temperatura de Armazenamento: -40°C a +85°C
• Limite Térmico de Soldagem por Onda / Refluxo: temperatura de ponta de 250°C por no máximo 5 segundos

Datasheet do Conector Modular RJ45 LPJE160HENL - Mecânico

Por que Escolher um RJ45 Não Magnético?

Enquanto os MagJacks dominam a rede de PCs padrão, o LPJE160HENL não magnético resolve desafios arquitetônicos críticos em aplicações industriais e não Ethernet:

1. Protocolos Seriais Não Ethernet (RS-485 / CAN / DMX-512) Transformadores integrados bloqueiam DC/baixas frequências. O LPJE160HENL permite passagem completa de dados DC/seriais.
2. 2Isolamento Alto Médico / Magnetismo Discreto Permite que os projetistas de placas combinem com transformadores discretos de isolamento reforçado especializados de 4kV~6kV na PCB.
3. Profundidade Compacta de 21,30 mm (Gabinetes com Espaço Restrito) Mais de 10 mm mais curto que os MagJacks típicos (profundidade >32 mm), reduzindo drasticamente a área ocupada do painel frontal ao backplane.

Dimensões Mecânicas e Layout de PCB Recomendado

DIMENSÕES RECOMENDADAS DO LAYOUT DA PCB (VISTA SUPERIOR)

            15,80 mm [Largura]
     ┌──────────────────────────────────┐
     │  [Cavidade de Acoplamento Frontal]      │
     │                             │
     │  (2-Ø3,25) Pinos de Localização    │  Espaçamento: 12,93 mm
     │  (2-Ø1,70) Abas de Blindagem      │  Espaçamento: 15,50 mm
     │                             │
     │  Pino 9-12 (LEDs)            │  Passo: 2,54 mm
     │  Pino 1-8  (Contatos de Sinal) │  Offset de passo: 1,27 mm / passo de linha: 2,54 mm
     └──────────────────────────────────┘
              21,30 mm [Profundidade]

• Dimensões Externas Gerais: 15,80 mm (Largura) × 13,70 mm (Altura acima da PCB) × 21,30 mm (Profundidade).
• Diâmetro dos Pinos de Localização: 2× furos de Ø3,25 mm espaçados em 12,93 mm centro a centro para estabilização mecânica anti-rotação.
• Espaçamento dos Postes de Terra da Blindagem: 2× furos de Ø1,70 mm espaçados em 15,50 mm para aterramento rígido do painel.
• Espaçamento dos Contatos de Sinal: 8× furos de Ø0,90 mm em fileiras duplas escalonadas (passo de coluna de 1,27 mm, passo de linha de 2,54 mm).

Embalagem, Fornecimento e Logística de Caixa Mestra

O LPJE160HENL é entregue em bandejas personalizadas, moldadas e seguras contra descarga eletrostática (ESD), projetadas para inserção automatizada pick-and-place e linhas de montagem padronizadas:

• Embalagem Primária (Bandeja): 50 peças por bandeja moldada.
• Configuração de Empilhamento: 20 bandejas por pilha vertical (1.000 peças).
• Embalagem de Caixa Mestra: 2 pilhas = 40 bandejas = 2.000 peças por caixa mestra.
• Dimensões da Caixa Mestra: 525 mm × 300 mm × 235 mm.
• Tempo de Fabricação Padrão: 2–4 Semanas (Estoque de buffer mantido para previsão dinâmica de OEM).
• Documentação de Envio: Certificado de Conformidade (CoC), Declaração de Conformidade RoHS, Lista de Embalagem e Rastreabilidade Completa do Lote.

Perguntas Frequentes

P1: Qual é a diferença funcional entre o LPJE160HENL e um RJ45 MagJack?

R: O LPJE160HENL não contém transformadores magnéticos ou bobinas de choque internas. É um conector de passagem física direta. Se você estiver projetando uma porta Ethernet padrão 10/100/1000BASE-T com esta peça, você deve colocar transformadores magnéticos discretos em sua PCB. Inversamente, se você estiver projetando sistemas DC proprietários ou RS-485, CAN bus sobre RJ45, o design não magnético é obrigatório para evitar curto-circuito indutivo de sinais DC.

P2: Qual é a polaridade exata dos pinos para os LEDs integrados?

R: De acordo com o desenho de engenharia:

• LED Esquerdo (Verde): Pino 9 é Ânodo (+), Pino 10 é Cátodo (-).
• LED Direito (Amarelo): Pino 11 é Ânodo (+), Pino 12 é Cátodo (-).

P3: Qual é o significado mecânico da orientação "Tab-Down"?

R: "Tab-Down" (ou Latch-Down) significa que a trava de liberação do plugue do cabo RJ45 fica voltada para baixo em direção à superfície da PCB. Este design evita interferência mecânica com as bordas superiores do chassi, placas filhas ou molduras de display montadas próximas acima da porta RJ45.

P4: O LPJE160HENL é classificado para ambientes industriais severos?

R: Sim. Ao contrário dos conectores modulares comerciais padrão classificados apenas para 0°C a +70°C, o LPJE160HENL é totalmente classificado para temperaturas de operação de -40°C a +85°C, possui uma classificação de contato de alta durabilidade de 750 ciclos de acoplamento e possui certificação de inflamabilidade UL 94V-0 (Arquivo E484635).
