Detalhes do produto
Lugar de origem: GuangDong,China
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168
Número do modelo: LPJD4536BHNL
Documento: LPJD4536BHNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/60K
Preço: $0.65
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte: 5kk/mês
MPN: |
LPJD4536BHNL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
MPN: |
LPJD4536BHNL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

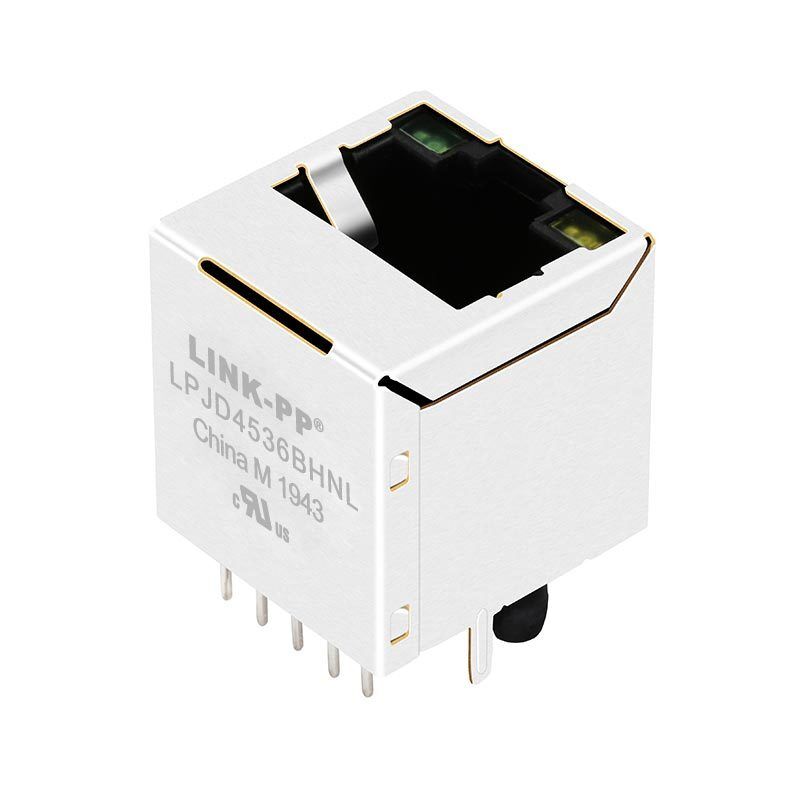

O LINK-PP LPJD4536BHNL é um conector RJ45 premium Vertical (Entrada Superior) com Magnetismo Integrado, projetado para aplicações de alta velocidade 1000 Base-T (Gigabit Ethernet) . Projetado para economizar espaço horizontal na PCB, este conector de entrada superior é ideal para switches de rede densos, roteadores e designs LAN-on-Motherboard (LOM).
Construído para suportar ambientes hostis, ele apresenta uma faixa de temperatura operacional industrial de -40℃ a +85℃. O conector é alojado em um robusto escudo de aço inoxidável SUS201 (sem dedos de mola EMI para um ajuste nivelado do painel) e é totalmente Certificado UL (Arquivo E484635) e compatível com IEEE 802.3, garantindo segurança de ponta e integridade de sinal para hardware de rede corporativo e industrial.
| Recurso | Especificação |
| Fabricante | LINK-PP |
| Número da Peça (MPN) | LPJD4536BHNL |
| Taxa de Dados | 1000 Base-T (Gigabit Ethernet) |
| Estilo de Montagem | Vertical / Entrada Superior / Through Hole (THT) |
| Temperatura de Operação | -40℃ a +85℃ (Grau Industrial) |
| Material da Carcaça | PBT Preto, UL94V-0 |
| Material do Contato | Bronze Fosforoso (T=0.35mm) com Banho de Ouro de 6µ" |
| Blindagem | Aço Inoxidável SUS201 (T=0.2mm), Sem Dedos de Mola EMI |
| Configuração do LED | Esquerda: Verde (565nm) | Direita: Amarelo (585nm) |
| Parâmetro | Valor |
| Relação de Espiras | 1CT : 1CT (±5%) |
| Indutância (OCL) | 350 µH Mínimo (@ 100KHz, 0.1V, 8mA DC Bias) |
| Tensão de Isolamento (HiPot) | 1500 Vrms (Lado PHY para Lado da Linha) |
| Perda de Inserção | -1.2 dB Máximo (1-100MHz) |
| Perda de Retorno (Mínimo) | -16dB (1-30MHz) | -12dB (30-60MHz) | -8dB (80-100MHz) |
| Crosstalk & CMR | -30dB Mínimo (1-100MHz) |
