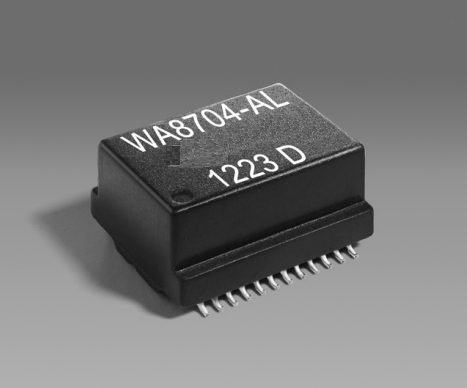

Transformador de caminho de sinal PoE WA8704-ALD 1500Vrms (150W, IEEE 802.3bt, Gigabit)

Para engenheiros de hardware que integram o WA8704-ALD em layouts de PCB:

1. Gerenciamento Térmico: Esteja ciente de que a aplicação de corrente contínua de 1,5 A em cada center tap do lado do cabo resultará em um aumento aproximado de temperatura de 15°C (a partir de uma temperatura ambiente de 25°C). Certifique-se de ter um cobre de aterramento e vias térmicas adequados em seu projeto de PCB para dissipar o calor, especialmente se operar perto do limite superior de 85°C.
2. Soldagem por Refluxo: As terminações altamente duráveis podem suportar um máximo de três ciclos de refluxo de 40 segundos a +260°C. As peças devem ser resfriadas completamente à temperatura ambiente entre os ciclos para evitar estresse interno.
3. Embalagem para SMT: As peças são fornecidas em formato de Fita e Carretel (250 peças por carretel de 13 polegadas). A fita plástica tem 32,4 mm de largura com um espaçamento de bolso de 24 mm, otimizado para máquinas de pick-and-place automatizadas de alta velocidade.

Visão Geral do Produto

O WA8704-ALD é um transformador de caminho de sinal PoE (Power over Ethernet) premium e de alto desempenho. Projetado especificamente para atender e exceder as rigorosas demandas do padrão PoE de alta potência IEEE 802.3bt, este transformador de montagem em superfície (SMD) é projetado para aplicações de Gigabit Ethernet (Gbit) de próxima geração.

Capaz de lidar com um massivo caminho de sinal de 4 pares de 150 W com 1,5 A em cada center tap, o WA8704-ALD oferece entrega de energia sem precedentes sem comprometer a integridade do sinal. Ele excede significativamente os requisitos de return loss para Gigabit Ethernet, garantindo transmissão de dados impecável juntamente com energia de alta potência. Com uma faixa de temperatura operacional industrial de –40°C a +85°C e um robusto isolamento de 1500 Vrms, este transformador é a escolha definitiva para engenheiros que projetam switches PoE de alta potência, câmeras PTZ avançadas, small cells 5G e redes de iluminação inteligente PoE.

Principais Características

1. Capacidade de Potência de Próxima Geração (IEEE 802.3bt)

Projetado para as aplicações PoE++ mais exigentes, o WA8704-ALD suporta uma arquitetura de energia de 4 pares de 150W. Ele lida com 1,5 A de corrente contínua por center tap do lado do cabo com eficiência térmica excepcional (causando apenas um aumento de temperatura de 15°C a partir de uma linha de base ambiente de 25°C).

2. Integridade de Sinal Gigabit Impecável

A entrega de energia não deve vir à custa da velocidade dos dados. Este transformador é meticulosamente enrolado em um núcleo de ferrite de alta qualidade para exceder os requisitos padrão de return loss de Gigabit Ethernet, minimizando o crosstalk e maximizando a Rejeição Diferencial para Comum.

3. Isolamento e Construção de Alta Confiabilidade

Segurança e durabilidade são primordiais em hardware B2B. O WA8704-ALD fornece isolamento de 1500 Vrms de enrolamento a enrolamento (por um minuto). Além disso, possui uma classificação MSL 1 (Nível de Sensibilidade à Umidade), o que significa que tem uma vida útil ilimitada no piso (<30°C / 85% UR) e não requer secagem antes da soldagem por refluxo.Especificações Técnicas

1. Parâmetros Elétricos e de Desempenho

Parâmetro

Componente

Parâmetro

O WA8704-ALD é um componente passivo essencial para Equipamentos de Fornecimento de Energia (PSE) e Dispositivos Alimentados (PD) que exigem conformidade com IEEE 802.3bt:

Infraestrutura de Rede:

Switches PoE++ de alta potência, midspans e injetores.

• Telecomunicações: Small cells 5G e pontos de acesso Wi-Fi 6/6E externos.
• Edifício Inteligente e Segurança: Câmeras IP Pan-Tilt-Zoom (PTZ), sistemas de iluminação LED inteligentes (iluminação PoE) e painéis de controle de acesso.
• IoT Industrial: Computadores industriais e hubs de sensores remotos que requerem energia e dados de alta velocidade em um único cabo.
• Perguntas FrequentesP: Qual é a capacidade máxima de potência do transformador WA8704-ALD?

R: O WA8704-ALD é projetado para lidar com um caminho de sinal de 4 pares de 150 W, com até 1,5 A de corrente contínua em cada center tap, tornando-o totalmente adequado para aplicações PoE++ IEEE 802.3bt.

P: Este transformador suporta velocidades Gigabit Ethernet?

R: Sim, ele é projetado especificamente para Gigabit Ethernet (Gbit) e excede os requisitos padrão de return loss para garantir excelente integridade de sinal.

P: Qual é a classificação de tensão de isolamento (Hi-pot)?

R: O transformador possui uma robusta tensão de isolamento de 1500 Vrms por um minuto (enrolamento a enrolamento).

P: O WA8704-ALD é sensível à umidade durante a montagem da PCB?

R: Não, ele possui um Nível de Sensibilidade à Umidade (MSL) de 1, o que significa que tem uma vida útil ilimitada em condições padrão (<30°C / 85% UR) e não requer pré-aquecimento antes da soldagem por refluxo.

P: Quais são as dimensões exatas deste componente?

R: As dimensões máximas são 16,50 mm (Comprimento) x 18,60 mm (Largura) x 10,16 mm (Altura). Ele utiliza um footprint de montagem em superfície (SMD) de 24 pads.
