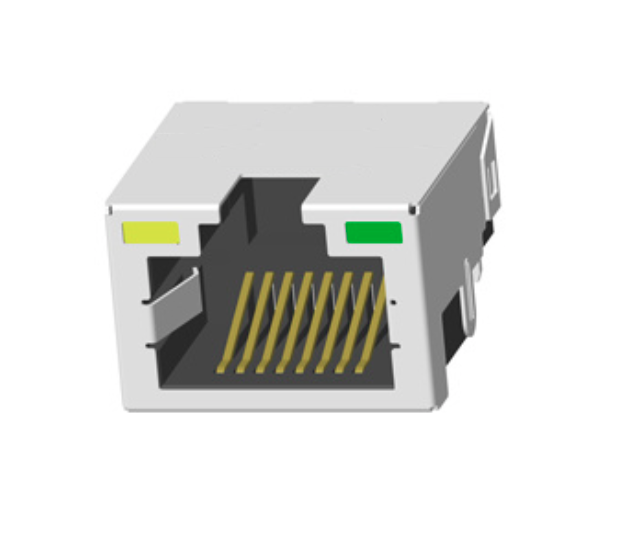

KRJ-CB4.2YGZNL Conector Modular RJ45 Blindado (Abas para Cima, DIP, com LED)

O KRJ-CB4.2YGZNL é um conector modular RJ45 de porta única (1x1) altamente confiável, projetado para redes locais (LAN) e interfaces de comunicação de dados padrão,Este conector apresenta uma orientação de fecho Tab-Up e um estilo de montagem tradicional DIP (Through-Hole).

Crucialmente, este é um conector RJ45 não magnético (sem transformadores internos),tornando-se a escolha perfeita para arquiteturas de hardware onde os ímãs Ethernet já estão integrados no chip PHY ou colocados discretamente no PCBIncluído num escudo de metal EMI robusto e equipado com LEDs amarelos e verdes integrados, o KRJ-CB4.2YGZNL oferece aos designers de PCB uma solução econômica, de poupança de espaço e de qualidade.e interface física altamente personalizável para hardware de rede.

Características principais do conector modular KRJ-CB4.2YGZNL RJ45

1Durabilidade altamente personalizável (placado em ouro)

Ao contrário dos conectores convencionais, o KRJ-CB4.2YGZNL oferece opções de revestimento de área de acoplamento de contato altamente flexíveis.Os compradores podem especificar espessuras de ouro que variam de Gold Flash (G/F) para dispositivos de consumo sensíveis aos custos, até 50 μ" de ouro para ambientes industriais de alta vibração e ciclo de acasalamento.

2Excelente proteção EMI.

O conector é totalmente envolvido em um escudo metálico com guias de ligação à terra EMI.Garantir a integridade do sinal limpo e ajudar o seu produto final a passar por rigorosas certificações FCC/CE EMC.

3Garantia rigorosa da qualidade

A DGKYD assegura a máxima fiabilidade submetendo o KRJ-CB4.2YGZNL a um teste de desempenho elétrico de 200% (incluindo testes rigorosos de circuito aberto / curto) antes da expedição.Compete plenamente à norma IEEE 802.3 normas mecânicas e é totalmente compatível com as normas RoHS e REACH.

4. Classificações térmicas flexíveis

Disponível tanto na temperatura comercial padrão (0°C ~ 85°C) como nas variantes industriais de alta temperatura (-40°C ~ 85°C),Este conector RJ45 pode ser implantado em tudo, desde roteadores de escritório a gateways IoT ao ar livre.

Especificações técnicas

1Parâmetros gerais e mecânicos

2Características materiais e eléctricas

3- Orientações ambientais e de solda

Ficha de dados RJ45 KRJ-CB4.2YGZNL

Aplicações-alvo

Como não possui magnéticos internos, o KRJ-CB4.2YGZNL é altamente versátil e normalmente emparelhado com transformadores de isolamento externos ou PHYs modernos com magnéticos embutidos.As aplicações ideais incluem::

• Dispositivos de rede:Roteadores de consumo, switches não gerenciados e hubs Ethernet.
• IoT industrial:Conversores de série para Ethernet, painéis de controlo PLC e medidores inteligentes.
• Eletrônicos de consumo:Placas-mãe de televisores inteligentes, decodificadores (STB) e placas-mãe de PC.
• Sistemas de segurança:Hubs NVR/DVR e estações base de câmaras IP.

Diretrizes de Engenharia de Projeto

Para os projetistas de PCB que integram o KRJ-CB4.2YGZNL:

1. Requisito de magnetismo:Certifique-se de que o seu esquema inclui transformadores de isolamento Ethernet discretos (magnéticos) entre o chip PHY e este conector, uma vez que não contém bobinas internas.
2. Cutout do painel (Tab-Up):Projetar o gabinete do dispositivo para acomodar um mecanismo de fixação de "tab-up" (o clipe de plástico do cabo deve estar virado para cima).
3. Imposto sobre o valor acrescentadoRotear as guias EMI do escudo diretamente para o chassi (Terra) usando vestígios de cobre grossos e de baixa impedância para maximizar a eficácia do escudo.
4. Resistentes de LED:Os LEDs amarelos e verdes integrados exigem resistências externas de limitação de corrente adequadas na PCB, adaptadas à tensão de condução do seu sistema.

Perguntas Frequentes

P: O KRJ-CB4.2YGZNL tem magnéticos internos?

R: Não, este é um conector RJ45 não magnético. Você precisará usar transformadores magnéticos discretos em sua PCB para obter isolamento elétrico.

P: O que significa a montagem "DIP" para um conector RJ45?

R: DIP (Dual In-line Package) refere-se neste contexto à tecnologia Through-Hole (THT).Os pinos do conector são projetados para serem inseridos em furos perfurados através da PCB e soldatos por onda no lado oposto.

P: Este conector é adequado para ambientes industriais?

R: Sim, pode ser encomendado com uma faixa de temperatura de funcionamento industrial de -40°C a +85°C e uma chapa de ouro mais espessa (até 50μ") para ambientes adversos.

P: Quais são as cores LED integradas?

R: O conector possui LEDs amarelos e verdes integrados, que são padrão para indicar o estado da ligação de rede e a atividade de dados.

P: Este conector pode ser processado com solda de refluxo?

R: A versão padrão é otimizada para solda por ondas, no entanto, uma versão de plástico de alta temperatura compatível com solda por refluxo está disponível como opção mediante pedido.
