Conector RJ45 Vertical LPJD0011DNL Com Entrada Superior Magnética 10/100

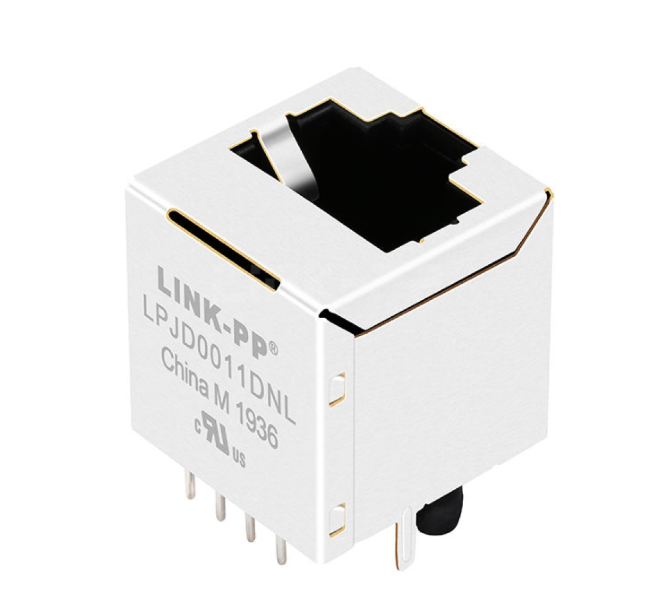

O LINK-PP LPJD0011DNL é um conector Magjack RJ45 Vertical (Entrada Superior 180°) altamente confiável, projetado para aplicações Fast Ethernet 10/100Base-T. Ao integrar os magnetismos de isolamento e os filtros de modo comum diretamente em uma carcaça vertical, este conector minimiza a área ocupada na PCB e otimiza o roteamento de cabos em projetos de gabinetes apertados ou empilhados.

Operando em uma faixa de temperatura comercial de 0°C a 70°C, o LPJD0011DNL está totalmente em conformidade com os padrões IEEE 802.3. Ele possui um robusto circuito de terminação Bob Smith para suprimir EMI e é completamente livre de LEDs, tornando-o uma solução econômica e que economiza espaço para modems SOHO, switches e aplicações LAN-on-Motherboard (LOM).

Especificações Técnicas do Magjack RJ45 Vertical LPJD0011DNL

1. Parâmetros Gerais e Mecânicos

2. Características Elétricas e Magnéticas (@ 25°C)

Datasheet do Conector RJ45 Vertical LPJD0011DNL - Mecânico / Esquemático

 Principais Recursos do RJ45 de Entrada Superior 10/100Base-T

1. Otimização de Espaço Vertical (Entrada Superior 180°)

Ao contrário dos conectores de ângulo reto padrão, a orientação vertical de 180 graus permite que os cabos de rede sejam conectados pela parte superior. Isso é crucial para projetos de chassis de cima para baixo, equipamentos de teste e configurações densas de várias placas.

2. Supressão Avançada de EMI (Circuito de Terminação Bob Smith)

O esquema interno apresenta transformadores de isolamento integrados juntamente com um circuito de terminação Bob Smith embutido. Pinos não utilizados e taps centrais são terminados com resistores de 75Ω e compartilham um capacitor de alta tensão de 1000pF/2KV conectado ao terra do blindagem. Isso reduz significativamente a interferência eletromagnética (EMI) e evita a reflexão do sinal.

3. Fabricação de Alta Confiabilidade

• Isolamento HiPot de 1500Vrms: Protege os transceptores PHY downstream contra picos de tensão e descarga estática.
• Compatível com Soldagem por Onda: A carcaça termoplástica UL94V-0 suporta temperaturas de pico de soldagem por onda de 265°C por até 5 segundos.
• Revestimento de Ouro de 6µ": Garante conectividade estável e resistência à corrosão para ambientes comerciais padrão.

 Aplicações do RJ45 Vertical 10/100Base-T

O LPJD0011DNL é projetado para hardware de rede interno e comercial padrão, incluindo:

• Equipamentos SOHO: Modems ADSL/VDSL, roteadores domésticos.

• Rede: Hubs e Switches Fast Ethernet.

• Computação: LAN-on-Motherboard (LOM) e placas de PC embarcadas.

Perguntas Frequentes

P: Qual é a orientação de montagem do LPJD0011DNL?

R: Ele possui uma orientação de montagem vertical de 180 graus (entrada superior), o que significa que o cabo Ethernet é inserido perpendicularmente à PCB.

P: Este conector RJ45 suporta PoE?

R: Não, o LPJD0011DNL foi projetado para transmissão de dados Ethernet LAN padrão (Não-PoE).

P: Qual é a faixa de temperatura de operação?

R: Ele suporta uma faixa de temperatura operacional comercial padrão de 0°C a 70°C.

P: Ele possui LEDs embutidos?

R: Não, este modelo específico (LPJD0011DNL) foi projetado sem indicadores LED para economizar custos e simplificar o roteamento da PCB.

P: Qual é o perfil de soldagem recomendado?

R: Para soldagem por onda THT, a temperatura máxima recomendada da ponta é de 265°C por uma duração não superior a 5 segundos.
