Detalhes do produto
Lugar de origem: GuangDong,China
Marca: LINK-PP
Certificação: UL,RoHS,REACH,ISO
Número do modelo: LPJ17206AGNL
Documento: LPJ17206AGNL REVA6.pdf
Termos do pagamento & do transporte
Número da peça: |
LPJ17206AGNL |
Número de portas: |
2x1 |
Trava: |
Para cima e para baixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJ17206AGNL |
Número de portas: |
2x1 |
Trava: |
Para cima e para baixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

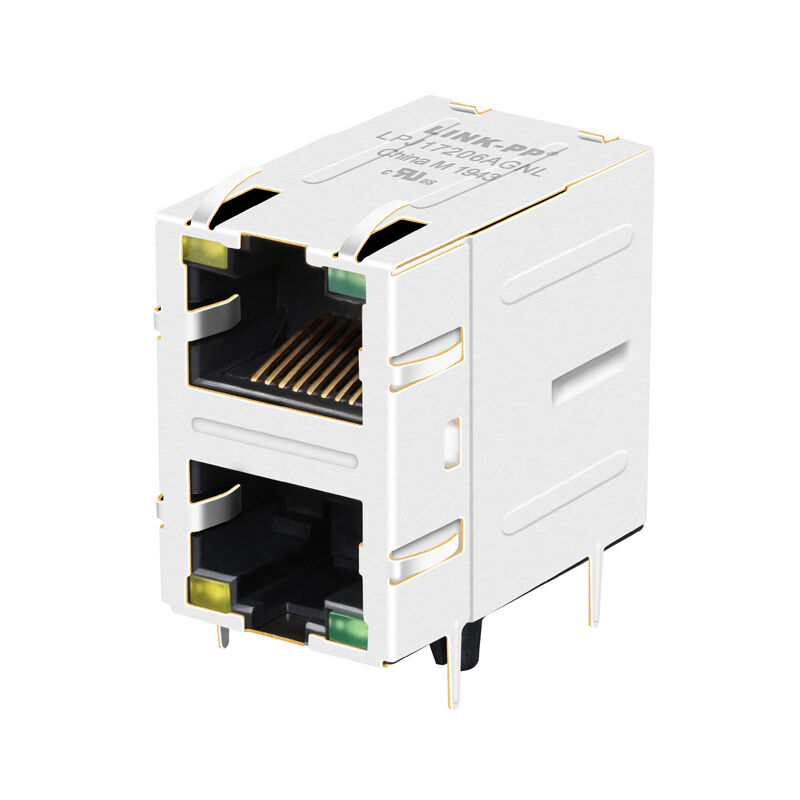

LINK-PP LPJ17206AGNL conector RJ45 empilhado com 2x1 portas.e temperatura de funcionamento industrial (-40°C a +85°C) para uma rede fiável.
O LINK-PP LPJ17206AGNL é um conector Magjack RJ45 de alto desempenho 2x1 (empilhado) projetado para aplicações Ethernet 10/100 Base-T confiáveis.Este conector de dois portos tem magnéticos integrados, dedos de mola EMI integrados para supressão de ruído superior e indicadores LED amarelo/verde altamente visíveis.O LPJ17206AGNL fornece um robusto, interface de rede de poupança de espaço ideal para modems SOHO, switches, hubs e LAN-on-Motherboard (LOM) designs.
| Parâmetro | Especificações |
|---|---|
| Número da parte | LPJ17206AGNL |
| Tipo de produto | Conector 2×1 RJ45 com magnéticos integrados |
| Interface do conector | 8P8C RJ45 |
| Padrão Ethernet | 10/100Base-T |
| Configuração de porta | 2×1 Portos empilhados |
| Tipo de montagem | Através do Buraco |
| Montagem de PCB | Entrada lateral |
| Orientação | Ângulo reto (90°) |
| Orientação do fecho | Tanto para cima como para baixo |
| Apoio ao PoE | Não-PoE |
| Escudo EMI | Com Dedo de Primavera EMI |
| Configuração de LED | Esquerda Amarelo / Direita Verde |
| Temperatura de funcionamento | -40°C a +85°C |
| Duração do pacote | 28.50 mm |
| Largura do pacote | 17.20 mm |
| Altura da embalagem | 25.55 mm |
| Parâmetro | Especificações |
|---|---|
| Condição de ensaio | @ 25°C |
| Relação de voltas | 1CT:1CT (± 5%) |
| Indutância de circuito aberto (OCL) | 350μH Min @ 100kHz, 0,1V, 8mA DC Bias |
| Perda de inserção (1 ‰ 100 MHz) | -1,2 dB no máximo |
| Perda de retorno (1 ¢ 30MHz) | -16 dB Min |
| Perda de retorno (3060MHz) | -12 dB Min |
| Perda de retorno (6080MHz) | -10 dB Min |
| Perda de retorno (80 ‰ 100 MHz) | -8 dB Min |
| Transmissão transversal (1100MHz) | -30 dB Min |
| Rejeição de modo comum (CMRR, 1 ‰ 100 MHz) | -30 dB Min |
| Voltagem de isolamento | 1500Vrms (PHY lado a lado) |
| Temperatura de funcionamento | -40°C a +85°C |
A LINK-PP é uma fabricante profissional especializada em produtos de conectividade Ethernet, incluindo conectores RJ45 MagJack, transformadores LAN e componentes de rede de alta velocidade.
O LPJ17206AGNL fornece:
Se desenvolver equipamento de rede industrial, sistemas embutidos, roteadores ou switches Ethernet, oLPJ17206AGNL 2×1 RJ45 Conector com 10/100Base-T Magnéticos Integradosfornece uma solução de interface de rede confiável, compacta e econômica para aplicações Ethernet profissionais.
