Detalhes do produto
Lugar de origem: GuangDong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LPJK7403B98NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10/100/25K
Preço: $0.5-$1.1
Detalhes da embalagem: T&R
Tempo de entrega: 3-5 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
LPJK7403B98NL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJK7403B98NL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

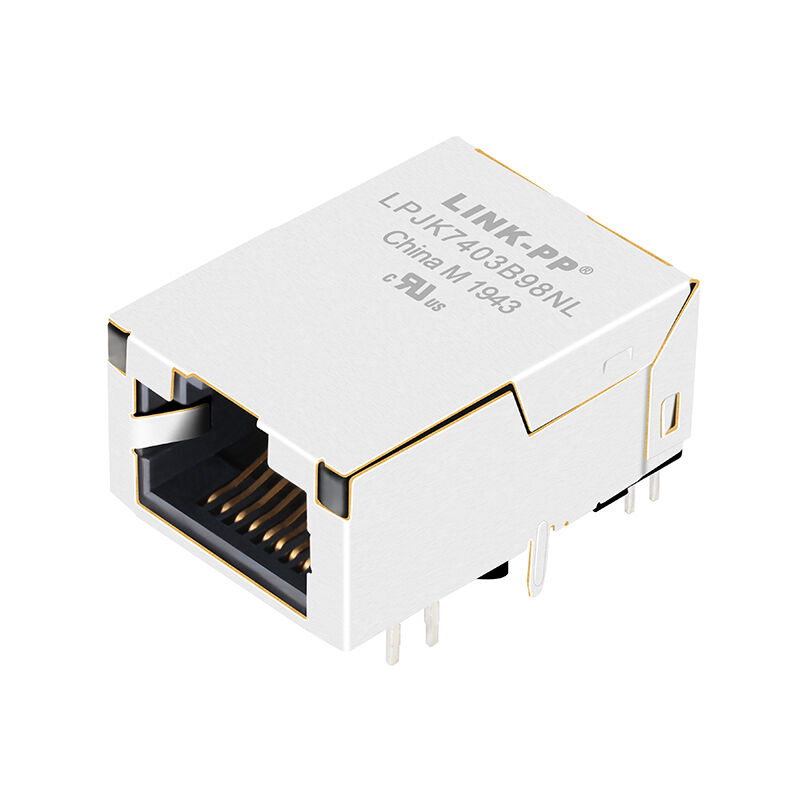

LINK-PP LPJK7403B98NL MagJack RJ45 de baixo perfil com magnéticos integrados. Suporta Ethernet 10/100/1000Base-T, isolamento de 1500Vrms, perfil de 11,30mm, LEDs duplos e conformidade IEEE 802.3.
O LINK-PP LPJK7403B98NL é um 10/100/1000 Base-T Gigabit RJ45 Magjack altamente confiável e de baixo perfil projetado para placas de circuito impresso (PCBs) com espaço limitado..30 mm, este conector 8P8C possui uma orientação tab-up e magnéticos integrados avançados para supressão EMI superior e integridade do sinal.Equipado com indicadores LED personalizáveis (Laranja/Verde e Amarelo) e concebido para funcionar perfeitamente em ambientes industriais extremos (-40 a + 85 °C), o LPJK7403B98NL é a interface de rede ideal para telecomunicações modernas, automação industrial e equipamentos de rede empresarial.
| Parâmetro | Especificações |
|---|---|
| Número da parte | LPJK7403B98NL |
| Tipo de produto | MagJack de baixo perfil RJ45 |
| Interface do conector | 8P8C (RJ45) |
| Padrão Ethernet | 10/100/1000Base-T |
| Configuração de porta | 1 × 1 |
| Tipo de montagem | Através do Buraco |
| Orientação | Ângulo reto (90°) |
| Posição do fecho | Tabela para cima |
| Altura acima do PCB | 11.30 mm |
| Altura total | 11.60 mm |
| Largura | 17.80 mm |
| Duração | 24.20 mm |
O LPJK7403B98NL foi projetado para fornecer transmissão estável de Gigabit Ethernet, atendendo às especificações elétricas do IEEE.
| Parâmetro | Especificações |
|---|---|
| Relação de voltas | 1CT:1CT (± 2%) |
| OCL | 350μH Min @100kHz, 100mVrms, 8mA DC Bias |
| Voltagem de isolamento | 1500 Vrms |
| CMRR | 30 dB Min (0,5 ‰ 100 MHz) |
| Temperatura de funcionamento | -40°C a +85°C |
| Frequência | Número máximo |
|---|---|
| 0.5 ∙ 100 MHz | -0,8 dB |
| 100 ̊125 MHz | -1,2 dB |
| Frequência | Número mínimo |
|---|---|
| 0.5 ¢ 40 MHz | -18 dB |
| 50 ̊100 MHz | - [12-20LOG ((f/80MHz) ] dB |
| Frequência | Número mínimo |
|---|---|
| 0.5 ¢ 40 MHz | -35 dB |
| 40 ̊100 MHz | - [33-20LOG ((f/50MHz) ] dB |
Essas características elétricas otimizadas garantem transmissão de dados confiável, reflexos de sinal reduzidos e desempenho EMI superior para redes Ethernet de alta velocidade.
Projetado para durabilidade a longo prazo em equipamentos de rede industriais e comerciais.
| Parâmetro | Especificações |
|---|---|
| Normas | IEEE 802.3 |
| Material de habitação | PBT termoplástico, UL94V-0 |
| Material de contacto | Ligação de cobre |
| Material do escudo | SUS304-1/2H, espessura 0,2 mm |
| Fim do escudo | Revestimento por níquel |
| Revestimento de contacto | Ouro, 6 μm Mínimo |
| Temperatura da solda por ondas | 250°C durante 5 segundos |
Os materiais de alta qualidade garantem excelente soldabilidade, resistência à corrosão e durabilidade mecânica durante todo o ciclo de vida do produto.
A integração de magnéticos Ethernet diretamente no conector RJ45 fornece várias vantagens de engenharia:
Esses benefícios tornam o LPJK7403B98NL uma excelente escolha para hardware Ethernet compacto e de alto desempenho.
O LPJK7403B98NL cumpre os padrões internacionais de qualidade e ambiental.
| Certificação | Situação |
|---|---|
| IEEE 802.3 | Conformidade |
| Certificação UL | Arquivo n.o E484635 |
| RoHS | Conformidade (2011/65/UE) |
| Classificação de inflamabilidade | UL94V-0 |
