Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168
Número do modelo: LPJK7403B97NL
Documento: LPJK7403B97NL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $0.7-$1.05
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, NET30/60/90 Dias
Habilidade da fonte: 5kk/mês
P/N: |
LPJK7403B97NL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
P/N: |
LPJK7403B97NL |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

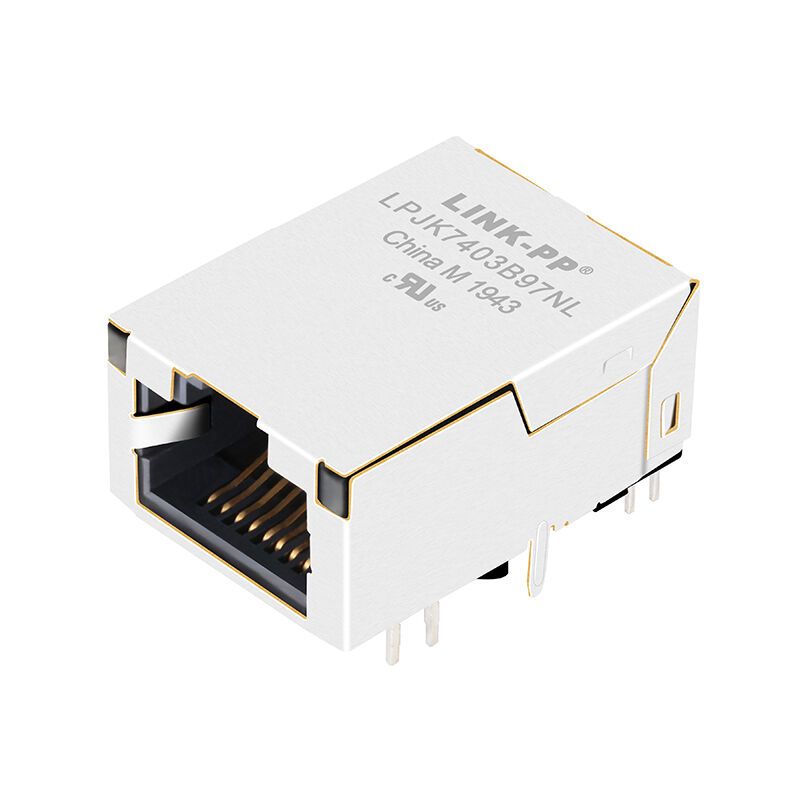

O LINK-PP LPJK7403B97NL é um conector Magjack Gigabit RJ45 de uma porta única (1x1) projetado para aplicações de rede 1000Base-TX.Conector através de um buraco garante uma integridade superior do sinal e supressão de EMI para ambientes Ethernet de alta velocidadeConstruído para suportar temperaturas de funcionamento industriais de -40 a +85 °C e equipado com indicadores LED personalizáveis, o LPJK7403B97NL é a escolha confiável para hardware de rede,serviços de telecomunicações, e projetos de automação industrial.
OLPJK7403B97NLé um sistema de alta performance1 × 1 Gigabit Ethernet RJ45 MagJackconcebidos paraAplicações de rede 1000Base-TXCom magnéticos integrados, isolamento de 1500 Vrms, indicadores LED de duas cores e temperaturas de funcionamento industriais de-40°C a +85°C, este conector fornece uma solução fiável e de poupança de espaço para equipamentos Ethernet modernos.
Fabricado por:LINK-PP, o LPJK7403B97NL está em conformidade comRequisitos IEEE 802.3, tornando-o adequado para dispositivos de rede que exigem desempenho EMI robusto, integridade do sinal e confiabilidade a longo prazo.
-Velocidade de Gigabit:Otimizado para aplicações Ethernet 1000Base-TX.
-Magnéticos integrados:A CLO mínima de 350 uH com desvio de 8 mA garante uma transmissão de dados robusta.
-Durabilidade a temperaturas extremas:Funcionamento fiável em ambientes adversos (-40 a + 85 °C).
-Proteção de alta qualidade:Proteção SUS 304-1/2H com revestimento de níquel para uma excelente proteção EMI.
-Conformidade global:Compatível com a norma IEEE 802.3, certificado UL (E484635) e compatível com a RoHS.
| Parâmetro | Especificações |
|---|---|
| Número da parte | LPJK7403B97NL |
| Fabricante | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Tipo de conector | RJ45 MagJack (12P8C, Ethernet) |
| Velocidade | 1000Base-TX (Gigabit Ethernet) |
| Número de portos | Portos 1 × 1 |
| Tipo de montagem | Através do Buraco |
| Orientação | 90° Ângulo direito (entrada lateral) |
| Orientação do fecho | Abraça-o. |
| Função PoE | Não-PoE |
| EMI Shield Tabs | Sem |
| LED esquerdo | Amarelo / Verde (Pins 15, 16, 17) |
| LED direito | Verde (Pins 13, 14) |
| Duração do pacote | 0.953 polegadas / 24.20 mm |
| Largura do pacote | 0.701 polegadas / 17,80 mm |
| Altura da embalagem | 0.445 polegadas / 11,30 mm |
| Parâmetro | Especificações |
|---|---|
| Condição de ensaio | 25°C |
| Relação de voltas (± 2%) | 1CT:1CT |
| OCL (Indutância de Circuito Aberto) | 350μH Min @ 100kHz, 100mVrms, 8mA DC Bias (0°C a 70°C) |
| Perda de inserção (0,5 ‰ 100 MHz) | - 0,8 dB Max. |
| Perda de inserção (100-125 MHz) | -1,2 dB no máximo |
| Perda de retorno (0,5 ‰ 40 MHz) | -18 dB Min |
| Perda de retorno (50 ‰ 100 MHz) | - [12-20LOG ((f/80MHz) ] dB Min |
| Transmissão transversal (0,5-40MHz) | -35 dB Min |
| Transmissão transversal (40 ‰ 100 MHz) | - [33-20LOG ((f/50MHz) ] dB Min |
| Relatório de rejeição de modo comum (CMRR) | -30 dB Min (0,5 ‰ 100 MHz) |
| Voltagem de isolamento | 1500Vrms (PHY lado a lado) |
| Temperatura de funcionamento | -40°C a +85°C |
| Parâmetro | Especificações |
|---|---|
| Conformidade com as normas | Cumprir a especificação IEEE 802.3 |
| Material de habitação | PBT termoplástico, UL94V-0 |
| Material de contacto | Ligação de cobre de alta qualidade |
| Material do escudo | SUS 304-1/2H, espessura: 0,2 mm |
| Revestimento de escudo | Níquel |
| Revestimento de contacto | Ouro, 6 μm no mínimo na área de contacto |
| Temperatura da solda por ondas | 250°C durante 5 segundos |
Projetados para suportar uma ampla gama de aplicações de rede de alta velocidade, incluindo:
O LPJK7403B97NL é umConector MagJack RJ45 integradoque combina uma interface RJ45 padrão com componentes de transformadores LAN integrados.Os requisitos de espaço de PCB são reduzidos, mantendo-se o excelente desempenho do sinal e o isolamento elétrico.
Em comparação com as soluções de transformadores Ethernet discretos, umaConector 1000Base-TX RJ45 com magnéticosSimplifica a concepção das placas, reduz os ciclos de desenvolvimento e melhora a fiabilidade geral do sistema.
