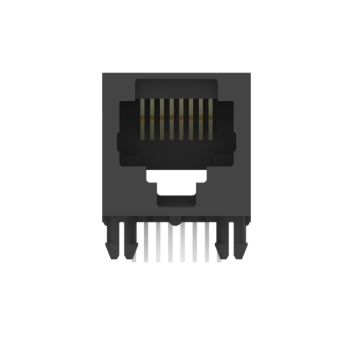

Explore o conector 5520426-4 RJ45, um portão único Cat3 8P8C jack de ângulo reto com contatos de bronze de fósforo, UL94V-0,e temperatura de funcionamento de -40°C a +85°C para uma transmissão fiável do sinal.
O Jack 5520426-4 Cat 3 RJ45 é um jack modular de porta única de qualidade premium projetado para integração confiável de placas de circuito impresso (PCB).esta posição de 8, o conector de 8 contatos (8P8C) oferece desempenho de categoria 3 (Cat 3), suportando taxas de dados de até 0,01 Gb/s (10 Mbps).O 5520426-4 garante uma durabilidade excepcional., integridade do sinal e confiabilidade de acoplamento para telecomunicações, redes e aplicações industriais.
| Parâmetro | Especificações |
|---|---|
| Número da parte | 5520426-4 |
| Tipo de produto do conector | Jack modular RJ45 |
| Tipo de interface | RJ45 |
| Configuração de porta | Portão único (1 × 1) |
| Número de posições | 8 |
| Número de posições carregadas | 8 |
| Orientação da montagem do PCB | Ângulo reto |
| Perfil do conector | Padrão |
| Orientação do fecho | Padrão |
| Categoria de desempenho | Classe 3 |
| Taxa de dados | 00,01 Gb/s (10 Mbps) |
| Número de corrente de contato (máximo) | 0.2 A / 1.5 A |
| Escondido | - Não, não. |
| Aplicação do circuito | Sinalização |
| Material de base de contacto | Fósforo Bronze |
| Revestimento da área de acasalamento por contacto | Ouro (Au), 1,27 μm (50 μin) |
| Revestimento de contacto | Níquel |
| Revestimento da área de terminação do PCB | Cinza |
| Método de terminação para PCB | Através de um buraco |
| Duração do poste de terminação e da cauda | 3.8 mm (0,15 polegadas) |
| Material de habitação | PBT de vidro |
| Cor da carcaça | Negro |
| Linha do centro (Pitch) | 10,02 mm (0,04 polegadas) |
| Localização de entrada de acasalamento | Entrada lateral |
| Tipo de montagem do conector | Montagem do painel |
| Característica de montagem do painel | Sem |
| Tipo de indicador | Nenhum indicador |
| Altura do conector | 16.2 mm (0,638 polegadas) |
| Espessura recomendada de PCB | 1.57 mm (0,062 polegadas) |
| Intervalo de temperatura de funcionamento | -40°C a +85°C (-40°F a +185°F) |
| Classificação UL de inflamabilidade | UL 94V-0 |
| Embalagem Quantidade | 152 peças |
| Método de embalagem | Caixa e bandeja / embalagem |
O conector é especificado para00,01 Gb/s (10 Mbps)Aplicações e encontrosCategoria 3 (Cat3)Requisitos de desempenho, tornando-o adequado para os sistemas de comunicação 10BASE-T Ethernet e de voz.
Não, o 5520426-4 é umde um comprimento de 80 mm ou mais, mas não superior a 50 mm,e não inclui blindagem EMI ou elementos de aterragem integrados.
Não. O conector é fornecido sem LEDs de estado ou luzes indicadoras integradas.
Os contactos de acasalamento utilizam1.27 μm (50 μin) de revestimento em ouro sobre revestimento em níquel, proporcionando excelente durabilidade e resistência à corrosão.
A espessura recomendada do PCB é10,57 mm (0,062 polegadas), que corresponde à construção padrão de placas FR-4.
