Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: HFJV1-1G16-L11RL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: 60 PCes em 1 bandeja, 20tray em 1 caixa, que é 37*30*30 cm, 11KGS (1200 PCes) de cada caixa
Tempo de entrega: Stock
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
número da peça: |
HFJV1-1G16-L11RL |
produção em massa: |
LPJD0773BFNL |
Munafactuer original: |
LINK-PP |
Aplicação: |
10/100/1000 de Base-T |
Terminação: |
Solda |
LEDs: |
Opcional |
Fósforo de IC: |
C8051F349-GQ |
Tipo: |
MERGULHO/entrada da parte superior |
número da peça: |
HFJV1-1G16-L11RL |
produção em massa: |
LPJD0773BFNL |
Munafactuer original: |
LINK-PP |
Aplicação: |
10/100/1000 de Base-T |
Terminação: |
Solda |
LEDs: |
Opcional |
Fósforo de IC: |
C8051F349-GQ |
Tipo: |
MERGULHO/entrada da parte superior |
Vertical de 1.RJ45 1X1
furo 2.Through
3.10/100/1000 base-T
área 4.Contact: Flash do ouro
Mag., TRAVA REVERSA, diodo emissor de luz opcional, IEM-dedo opcional.
modelo 5.Designing: 】 Do 【HFJV1-1G16-L11RL
modelo da produção 6.Mass: 】 Do 【LPJD0773BFNL

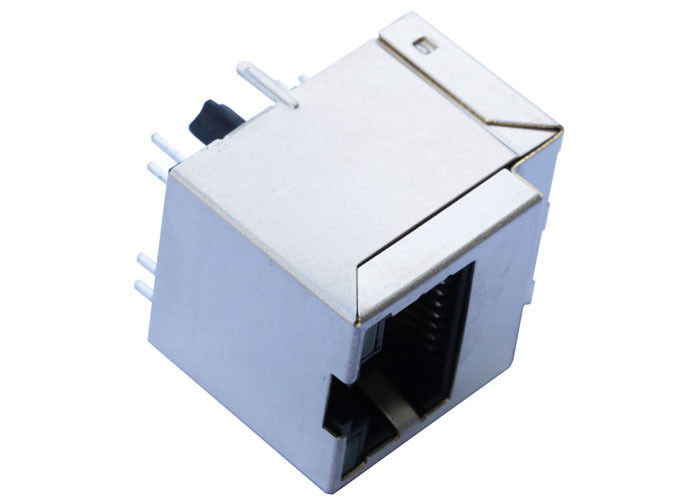

Ethernet verticais RJ45 Jack com Magnetics integrado base-T 1000, diodo emissor de luz verde/verde, RoHS | |
Número da peça de LINK-PP | LPJD0773BFNL |
Número da peça do halo | HFJV1-1G16-L11RL |
Aplicação-Lan | ETHERNET (não ponto de entrada) |
AutomDX | SIM |
Circuito do Bst | SIM |
Configuração RX | T, C |
Configuração TX | T, C |
Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
Núcleos pelo porto | 4 |
Diodos | NENHUNS DIODOS |
Opção do diodo emissor de luz | GREEN/GREEN |
Trava | ABA ACIMA |
Número de portos | 1X1 |
PWB | FR4 |
Ângulo da montagem do PWB | ENTRADA LATERAL |
PWB que retém o cargo | CARGO DE T |
Altura do pacote (polegadas) | 0,650 |
Altura do pacote (milímetro) | 16,51 |
Comprimento do pacote (polegadas) | 0,849 |
Comprimento do pacote (milímetro) | 21,56 |
Largura do pacote (polegadas) | 0,628 |
Largura do pacote (milímetro) | 15,95 |
Tipo do Pin | SOLDA DE THT |
RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
Busca | SIM |
Abas do IEM do protetor | SEM |
Velocidade | 1000 BASE-T |
Temperatura | 0 A 70℃ |
Relação RX das voltas | 1CT: 1CT |
Relação TX das voltas | 1CT: 1CT |
vertical 1X1-Rj45 com com do Magnetics/sem diodo emissor de luz, encontrando IEEE 802,3 af/at
1. Tipo de produto características:
1) Tipo = conector de produto
2) Tipo de Jack = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada da entrada do lado (ângulo direito) /Top (vertical)
2. Acessório mecânico:
1) Configuração de Jack = 1 x 1
3. Características elétricas:
1) Protegido = sim
4. Características relacionadas da terminação:
1) Dedo do IEM - parte inferior = sem
2) Método = solda da terminação
5. Características relacionadas do corpo:
1) A configuração do porto = escolhe/multi
2) Dedos do IEM - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) O PWB ata o comprimento
6. Características relacionadas do contato:
1) Preloaded = sim
2) Tipo da terminação do contato = através da montagem do furo/superfície
7. Abrigando características relacionadas:
1) Estilo = Jack do conector
8. Padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
Reflow-solda opcional;
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. Marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms
10. Condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MINUTO 1500Vrms
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, a placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL, soluções do centro de atendimento, caixas superiores ajustadas complexas, instalação das entradas de VOIP, Border Gateway Protocol, ethernet rápidos comuta…
