Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LS-SM3110-20C
Documento: LS-SM3110-20C.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $ 2.90
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 4KK/mês
Número da peça: |
LS-SM3110-20C |
Tipo de conector: |
Transceptor de modo único 10G |
Distância: |
≤20km |
Fator de forma: |
SFP+ |
tipo: |
Modo Único |
Taxa de dados: |
10g |
Conector: |
LCD Duplex |
Comprimento de onda: |
1310 nm |
Número da peça: |
LS-SM3110-20C |
Tipo de conector: |
Transceptor de modo único 10G |
Distância: |
≤20km |
Fator de forma: |
SFP+ |
tipo: |
Modo Único |
Taxa de dados: |
10g |
Conector: |
LCD Duplex |
Comprimento de onda: |
1310 nm |

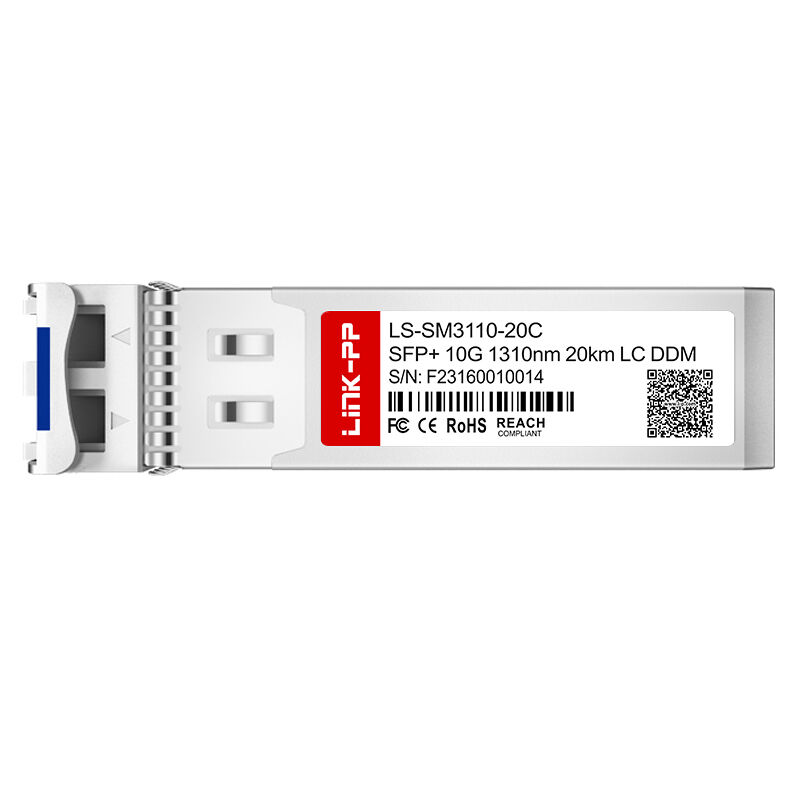

OLINK-PP LS-SM3110-20Cé um dispositivo hot-plug de alto desempenhoMódulo transceptor óptico 10G SFP+projetado para transmissão confiável de dados de longo alcance emfibra monomodo (SMF). Operando em umComprimento de onda central de 1310 nm, este módulo suporta taxas de dados de1,0 Gbps a 10,7 Gbps, tornando-o adequado para10GBASE-LRe10GBASE-LWaplicações.
Construído com umTransmissor laser DFB de 1310 nme umReceptor de fotodiodo PIN, o LS-SM3110-20C oferece desempenho óptico estável, excelente orçamento de link e compatibilidade robusta com sistemas de rede modernos. Com uma distância de transmissão de até20kmsobre SMF e um padrãoReceptáculo LC duplex, é a escolha ideal para redes corporativas, infraestrutura de telecomunicações, switches, roteadores e equipamentos de transporte óptico.
Este modelo também suportaMonitoramento de Diagnóstico Digital (DDM/DOM), permitindo acesso em tempo real aos principais parâmetros do módulo, como temperatura, tensão, corrente de polarização TX e níveis de potência óptica por meio da interface I2C.
| Parâmetro | Transmissor (Tx) – Laser DFB de 1310 nm |
Receptor (Rx) – Fotodiodo PIN |
|---|---|---|
| Comprimento de onda central (λc) | 1310 nm típico (1270 nm ~ 1350 nm) | 1260 nm ~ 1600 nm |
| Potência média de saída | -3 dBm (mín.) a +2 dBm (máx.) | N / D |
| Sensibilidade do receptor | N / D | ≤ -14,4dBm |
| Sobrecarga do receptor | N / D | 0,5dBm |
| Taxa de extinção (ER) | ≥ 3,5dB | N / D |
| Taxa de supressão de modo lateral (SMSR) | ≥30dB | N / D |
| Largura Espectral (-20dB) | ≤ 1nm | N / D |
| Afirmação LOS | N / D | -30dBm |
| LOS De-Assert | N / D | -15,5dBm |
| Parâmetro | Especificação |
|---|---|
| Tensão de alimentação (Vcc) | +3,3 V Nominais (3,135 V ~ 3,465 V) |
| Corrente Máxima de Alimentação (Icc) | 350 mA |
| Temperatura operacional (comercial) | 0°C a +70°C |
| Temperatura Operacional (Opção Industrial) | -40°C a +85°C (LS-SM3110-20I) |
| Temperatura de armazenamento | -40°C a +85°C |
| Umidade operacional | 5% a 85% (sem condensação) |
| Tensão Máxima Absoluta | -0,5V a +4,5V |
| Parâmetro de monitoramento | Precisão |
|---|---|
| Temperatura | ±3°C |
| Tensão de alimentação (Vcc) | ±3% |
| Corrente de polarização do laser | ±10% |
| Transmitir potência óptica (potência Tx) | ±3dB |
| Receba energia óptica (potência Rx) | ±3dB |
* Ethernet 10GBASE-LR a 10,3125 Gbps
* Ethernet 10GBASE-LW a 9,953 Gbps
* Data Center 10G e sistemas ópticos empresariais
* Telecomunicações e redes móveis LTE
* Redes de área de armazenamento (SAN) de alta velocidade
Procurando por um confiávelMódulo transceptor óptico duplex LC DOM SMF de 10G SFP+ 1310nm 20kmpara o seu próximo projeto? OLINK-PP LS-SM3110-20Coferece o desempenho, o monitoramento e a compatibilidade necessários para redes de fibra profissionais.
O LS-SM3110-20C é usado para comunicação óptica 10G de alta velocidade em fibra monomodo, especialmente em redes empresariais, de telecomunicações e de data centers.
Sim. Ele suporta monitoramento de diagnóstico digital, permitindo leitura em tempo real da temperatura do módulo, tensão, corrente de polarização, potência TX e potência RX.
O LS-SM3110-20C suporta até20kmsobrefibra monomodo (SMF).
Sim. É normalmente usado para10GBASE-LRe10GBASE-LWaplicações.
Ele usa umReceptáculo LC duplex.
