Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LPJK9093AONL
Documento: LPJK9093AONL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.5-$2.1
Detalhes da embalagem: Bandeja
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 500 mil/mês
Número da peça: |
LPJK9093AONL |
Tipo de produtos: |
Conector 10GBASE-T RJ45 |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
10GBASE-T |
PoE: |
PoE++ |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
Número da peça: |
LPJK9093AONL |
Tipo de produtos: |
Conector 10GBASE-T RJ45 |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
10GBASE-T |
PoE: |
PoE++ |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

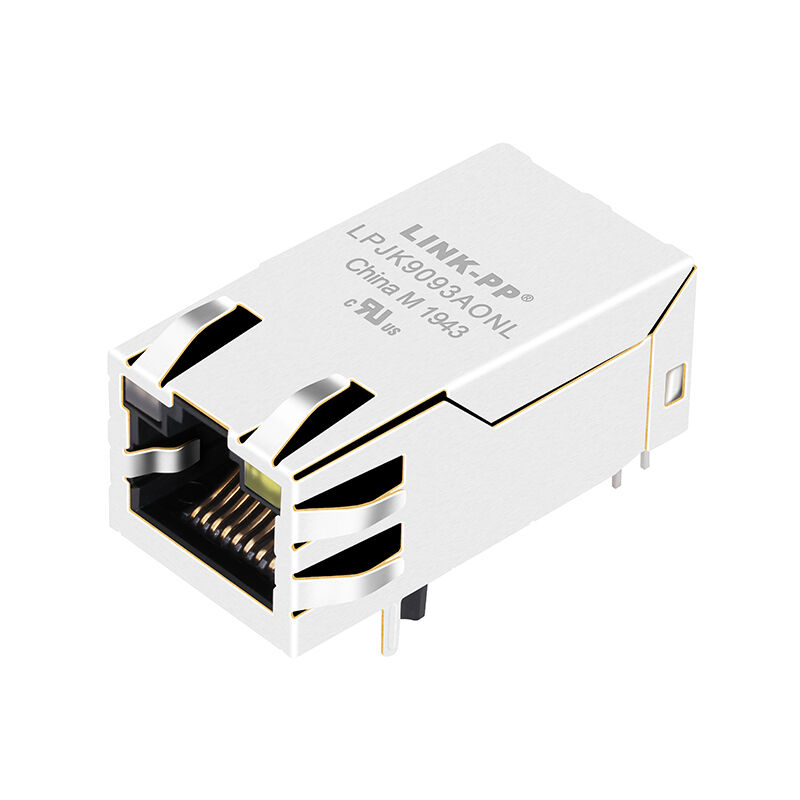

LPJK9093AONL é um conector 10G Base-T PoE++ RJ45 com magnéticos integrados, porta 1x1, design de entrada lateral através de um buraco, suporte 802.3bt, 180μH OCL,e indicadores LED laranja e verde/amarelo para aplicações Ethernet de alta potência.
| Categoria | Especificações | Detalhes |
|---|---|---|
| Configuração geral e mecânica | Fabricante | LINK-PP INT'L TECHNOLOGY CO., LTD. |
| Número da parte | LPJK9093AONL | |
| Tipo de conector | Jack RJ45 com magnéticos integrados | |
| Número de portos | 1 × 1 (porta única) | |
| Núcleos por porto | 8 | |
| Número de posições / contactos | 10P8C | |
| Velocidade Ethernet | 10G Base-T | |
| Tipo de montagem | Através do buraco (THT) | |
| Ângulo de montagem do PCB | Entrada lateral (Ângulo direito de 90°) | |
| Orientação do fecho | Tabela para cima | |
| Tabs de EMI do escudo | Incluído (com guias) | |
| Dimensões (L × P × H) | 32.50 mm × 16,60 mm × 13,50 mm (1.280" × 0,654" × 0,531") | |
| Características elétricas e magnéticas (@25°C) | Protocolo de aplicação | Ethernet (PoE++) |
| Relação de voltas (RX/TX) | 1CT: 1CT (± 2%) | |
| Indutividade (OCL) | 180 μH MIN @ 100 kHz, 0,1 Vrms | |
| Classificação PoE | 1.0A MAX @ 57VDC Contínua (conforme à norma IEEE 802.3bt) | |
| Teste de isolamento do hipo | 1500 Vrs | |
| Perda de inserção | -3,0 dB MAX @ 100 kHz; -1,0 dB MAX @ 1~100 MHz; -3,0 dB MAX @ 100~500 MHz |
|
| Perda de retorno | -22 dB MIN @ 1~100 MHz; -22 + 18,27 × LOG ((f/100) dB @ 100~500 MHz |
|
| Transmissão | -28 dB MIN @ 1~100 MHz; - 19 dB MIN @ 100~500 MHz |
|
| CDMR | -30 dB MIN @ 1~250 MHz; -22 dB MIN @ 250~500 MHz |
|
| Materiais e revestimento | Material de habitação | Termoplástico, com classificação UL 94V-0 |
| Material de base de contacto/escudo | Ligação de cobre | |
| Revestimento de escudo | Níquel | |
| Revestimento da área de acasalamento por contacto | Ouro 6μ" MIN (opcional 15μ" / 30μ") | |
| Especificações dos LED | LED esquerda (bicolor) | Laranja / Verde |
| LED verde | Pin 20 (+), Pin 19 (-), comprimento de onda 565 nm | |
| LED laranja | Pin 20 (-), Pin 19 (+), comprimento de onda 610 nm | |
| LED direito | Amarelo | |
| LED amarelo | Pin 18 (+), Pin 17 (-), comprimento de onda 585 nm | |
| Voltagem para a frente (VF) | 1.8V ~ 2.6V @ 20mA | |
| Corrente de vazamento inversa (IR) | 10 μA MAX @ VR = 5V | |
| Orientações ambientais e de solda | Intervalo de temperatura de funcionamento | 0°C a +70°C |
| Temperatura de solda por ondas | 265°C máximo durante 5 segundos | |
| Conformidade com a RoHS | Compatível com a RoHS (2011/65/CE) | |
| Conformidade com a norma IEEE | IEEE 802.3bt (PoE++) | |
| Reconhecimento UL | UL Arquivo n.o E484635 |
O LINK-PP LPJK9093AONL é um conector 10G Base-T RJ45 de estado ativo premium projetado para atender às exigências extremas de redes modernas de alta velocidade e alta potência.Com magnetismo integrado e PoE++ robusto (IEEE 802).3bt) capacidades, esta tomada de 1x1 porta através de um buraco fornece com segurança até 1,0A de corrente contínua a 57VDC.
Projetado com uma configuração de entrada lateral (ângulo reto de 90 °), orientação "Latch Up" e guias de escudo EMI integrados, o LPJK9093AONL é a solução definitiva para modems LAN-on-Motherboard (LOM), SOHO,comutadores empresariais e equipamentos de telecomunicações de próxima geração que exigem um desempenho Ethernet de 10 Gigabit perfeito.
Os conectores LPJK9093AONL PoE++ RJ45Estrutura de entrada lateral com ângulo retoA versão anterior, que permite a integração de painéis compatíveis e de painéis frontais eficientes.AcerramentoA orientação simplifica a inserção e a retenção nos produtos de rede, enquanto aTabs do escudo EMImelhorar a imunidade em ambientes elétricos ruidosos.
O conector LPJK9093AONL PoE++ RJ45 é comumente utilizado em:
O LPJK9093AONL é um conector 10G Base-T RJ45 com magnetismo integrado projetado para aplicações PoE++ Ethernet, como switches, roteadores, pontos de acesso e dispositivos de rede SOHO.
Suporta IEEE 802.3bt PoE++ com até 1,0A de corrente contínua máxima a 57VDC.
Sim, é projetado para transmissão Ethernet de alta velocidade 10G Base-T.
Usa um estilo de montagem de buraco, entrada lateral e ângulo reto.
Inclui um LED bicolor laranja/verde e um LED amarelo para indicação de estado.
