Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: RoHS
Número do modelo: L834-1K1T-S7
Termos do pagamento & do transporte
Quantidade de ordem mínima: 65/780 peças
Preço: $0.6-$1.0
Detalhes da embalagem: Fita e carretel （65X12=780）
Tempo de entrega: 3-5 dias
Termos de pagamento: D/A,D/P
Habilidade da fonte: 5kk/mês
Tipo de produtos: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Velocidade: |
1000Base-T |
Cor do LED: |
YG/G |
Configuração da porta: |
Guia para baixo |
Perfil de altura: |
Plano médio |
Tabs EMI: |
Sim |
Compatível com RoHS: |
Sim |
Tipo de produtos: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Velocidade: |
1000Base-T |
Cor do LED: |
YG/G |
Configuração da porta: |
Guia para baixo |
Perfil de altura: |
Plano médio |
Tabs EMI: |
Sim |
Compatível com RoHS: |
Sim |

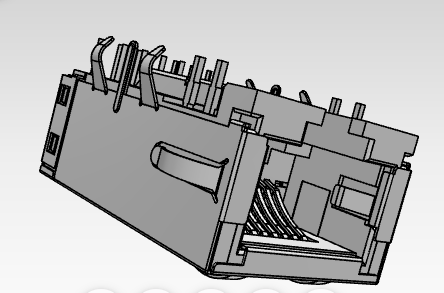

O Bel Fuse L834-1K1T-S7 é um MagJack premium de alto desempenho projetado para aplicações Gigabit Ethernet (1000BASE-T).O conector RJ45 de perfil baixo / plano médio possui magnéticos integrados que reduzem a pegada do PCB, melhorar a integridade do sinal e assegurar uma conformidade robusta com o IME.
Equipado com LEDs amarelo-verde/verde (YG/G) integrados para indicação clara do estado da rede e robustas guias EMI para uma protecção superior contra ruídos,O L834-1K1T-S7 é altamente confiável para redes empresariaisÉ totalmente compatível com RoHS e reconhecido UL.
Se procura um1000BASE-T MagJack 1x1um conector com uma pegada compacta e funcionalidade magnética integrada,L834-1K1T-S7oferece um equilíbrio prático entre o desempenho e a simplicidade do projeto.
Este MagJack é especialmente útil quando você precisa:
| Especificações | Valor |
|---|---|
| Número da peça do fabricante | L834-1K1T-S7 |
| Tipo de produto | MagJacks (ICMs) |
| Número de portos | 1 × 1 (Porto único) |
| Velocidade Ethernet | 1000BASE-T (Gigabit Ethernet) |
| Configuração de porta | Abaixo |
| Perfil de altura | Meio plano / baixo perfil (NanoJack) |
| Indicadores LED | Sim (YG/G ️ Esquerda: Verde, Direita: Bicolor Amarelo e Verde) |
| Classificação PoE | Não-PoE |
| Tipo de montagem | Através de Hole Mount (THT) |
| Temperatura de funcionamento | 0°C a +70°C (Classe comercial) |
| Tabas do IME | - Sim, sim. |
| OCL (Indutância de Circuito Aberto) | 350μH Min. (@ 100kHz, 100mV, 8mA DC Bias) |
| Voltagem de isolamento (HIPOT) | 1500 Vrms (compatível com a norma IEEE 802.3) |
| Revestimento de contacto | Ouro duro de 30 micrômetros |
| Compatível com a RoHS | - Sim, sim. |
| Certificações | UL reconhecido (#E196366 & E169987), conforme com a FCC |
| Aplicação | Equipamento de rede Gigabit Ethernet |
| Dispositivos típicos | Comutadores, roteadores, dispositivos Ethernet industriais, sistemas incorporados, aparelhos de rede |
| Magnetismo integrado | - Sim, sim. |
| Proteção | RJ45 blindado com EMI Tabs |
| Tipo de conector | RJ45 MagJack com magnéticos integrados |
| Padrão Ethernet | IEEE 802.3ab 1000BASE-T |
| Instalação de PCB | Soldagem através de buracos |
| Conformidade ambiental | RoHS, sem chumbo |
| Disponibilidade comercial | Adequado para OEM, ODM e reposição de desenhos |
| Parâmetro | Condições de ensaio / faixa de frequência | Especificações |
|---|---|---|
| Rede suportada | - Não. | Gigabit Ethernet (4 canais: TP1, TP2, TP3, TP4) |
| Relação de voltas | Todos os 4 canais | 1CT: 1CT ± 2% |
| Indutância de circuito aberto (OCL) | 100 kHz, 100 mVrms, 8 mA DC Bias (0°C a +70°C) | 350 μH MIN |
| Perda de inserção | 0.1 MHz 1 MHz | -1,1 dB MAX |
| 1MHz 65MHz | -0,5 dB MAX | |
| 65 MHz 100 MHz | -0,8 dB MAX | |
| 100 MHz 125 MHz | -1,2 dB MAX | |
| Perda de retorno (MIN @ 100Ω ± 15%) | 0.5 MHz 40 MHz | -18 dB MIN |
| 40 MHz 100 MHz | -12 + 20LOG ((f/80MHz) dB MIN | |
| CM para CM Rejeição | 100 kHz 100 MHz | -30 dB MIN |
| CM para DM Rejeição | 100 kHz 100 MHz | -35 dB MIN |
| Transmissão | 1 MHz 100 MHz | -30 dB MIN |
| Voltagem de isolamento (HIPOT) | 100% de produção testada (compatível com a norma IEEE 802.3) | 1500 Vrms |
OL834-1K1T-S7 MagJackÉ adequado para uma ampla gama de dispositivos com compatibilidade Ethernet, incluindo:
O L834-1K1T-S7 MagJack é um módulo de conector integrado 1000BASE-T 1x1 com LEDs YG/G, design tab-down, altura de baixo perfil, EMI tabs, montagem através de buracos e conformidade RoHS.
L834-1K1T-S7é umMagJack (ICM)concebidos para1000BASE-T Gigabit EthernetAplicações comConfiguração de porta 1X1.
Sim, o...L834-1K1T-S7 MagJackIncluiLEDs YG/Gpara a indicação do estado do porto.
Esta parte é classificada comoNão-PoE.
Utiliza umMontagem através de um buracodesign.
Sim, oL834-1K1T-S7éCompatível com a RoHS.
