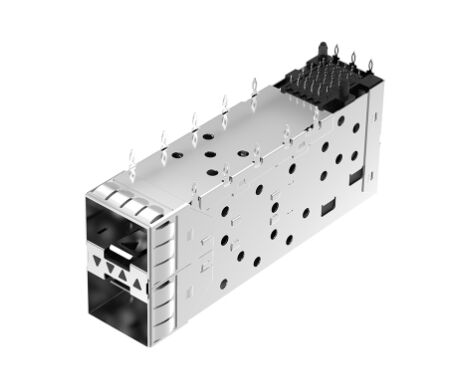

Conector da gaiola de LP21BC01101 2x1 SFP+ com LightPipe e molas EMI

OLP21BC01101 Caixa SFP+é umConjunto de conectores de jaula SFP+ em 2x1 portas empilhadasprojetado para hardware de rede compacto e de alta velocidade que requer integridade de sinal confiável, forte proteção EMI e alinhamento óptico/transceptor eficiente do painel frontal.suporte do tubo de luz,terminação de PCB de pressão de furo, eMolas EMI, esta gaiola é adequada para equipamentos de rede modernos onde a estabilidade mecânica e o desempenho a nível da placa são importantes.

De acordo com o desenho, esta parte é um2x1 conjunto de conectores de gaiola SFP+comduas portas empilhadasA estrutura da gaiola e o design focado em EMI ajudam a suportar uma operação estável em ambientes exigentes.

Especificações técnicas do conector de gaiola 2x1 SFP+

LP21BC01101 Desenho de gaiola SFP+ - Layout de PCB recomendado

Características e benefícios principais

• Performance de dados de alta velocidade:Optimizado para taxas de dados até16 Gb/s, que suporta padrões SFP+ para aplicações de largura de banda elevada.
• Tubos de luz integrados:Dispõe de tubos de luz integrados para uma indicação visual clara e em tempo real do estado da atividade portuária, simplificando o controlo do sistema.
• Proteção superior contra IME:Equipados comMolas EMIpara a contenção de interferências eletromagnéticas líder na indústria, garantindo a integridade do sinal em ambientes ruidosos.
• Design empilhado que economiza espaço:OConfiguração de porta 2x1maximiza a densidade de portas na PCB, permitindo projetos de equipamentos de rede mais compactos.
• Terminador de pressão sem soldadura:Utiliza um método de press-fit através de buracos para instalação fácil, confiável e repetível em placas de circuito impresso.
• Durabilidade industrial:Classificados para uma gama de temperaturas de funcionamento extensa de-40°C a +85°C, adequado para ambientes comerciais e industriais.

Aplicações típicas do conector de gaiola SFP+

A jaula LP21BC01101 SFP+ é projetada para setores de alta confiabilidade, incluindo:

• Infraestrutura de rede:Comutadores da Enterprise, roteadores de alta velocidade e hubs.
• Centros de dados:Redes de área de armazenamento (SAN), servidores e armazenamento ligado à rede (NAS).
• Telecomunicações:Estações base, equipamento de transporte óptico e acesso de banda larga.
• Computação Industrial:Aquisição de dados de alta velocidade e sistemas Ethernet industriais.

Perguntas frequentes sobre LP21BC01101 2x1 SFP+ Cage

A jaula LP21BC01101 SFP+ é projetada para engenheiros e projetistas de sistemas que precisam de uma solução de jaula SFP+ compacta, consciente de EMI e de alta velocidade de 2 portas com montagem de PCB confiável e compatibilidade com tubos de luz.

1O que é LP21BC01101?

LP21BC01101 é umConjunto de conectores de gaiolas SFP+ em 2x1 empilhadosconcebidos para aplicações de rede de alta velocidade.

2O LP21BC01101 suporta tubos de luz?

Este modelo é especificadocom tubo de luzapoio.

3Qual é a taxa máxima de transferência de dados?

A especificaçãoTaxa de transferência máxima de dados é de 16 Gb/s.

4Que método de eliminação usa?

Ele usaPress-fit de perfuraçãoterminação da placa de circuito impresso.

5Inclui um dissipador de calor?

Não, este modelo é especificadosem dissipador de calor.

6Que funcionalidade de EMI usa?

O tipo de característica de contenção do IME é:Molas EMI.
