Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: SGS, UL,CE, ISO9001:2008,REACH
Número do modelo: LPJ46204AENL
Documento: LPJ46204AENL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $1.1-$4.5
Detalhes da embalagem: Bandeja
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 208K/Mês
Número da peça: |
LPJ46204AENL |
Tipo de conector: |
RJ45 multi Jack portuário |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x4 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
Número da peça: |
LPJ46204AENL |
Tipo de conector: |
RJ45 multi Jack portuário |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x4 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

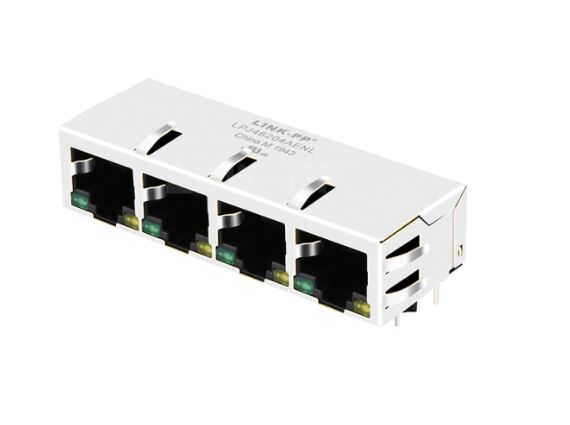

LPJ46204AENL é um conector RJ45 de 1x4 portas com montagem through-hole e magnetismo integrado para Ethernet 10/100 Base-TX. Ideal para SOHO, LOM, hubs e switches.
O Conector RJ45 Magnético LPJ46204AENL é um jack Ethernet de 1x4 portas com magnetismo integrado, compacto e de alta confiabilidade, projetado para aplicações 10/100 Base-TX. Construído para transmissão de sinal estável, proteção EMI e fácil integração na PCB, é uma excelente opção para equipamentos de rede que necessitam de desempenho confiável em um espaço reduzido.
Com um design de montagem through-hole, orientação de 90° em ângulo reto, estilo de montagem na PCB com entrada lateral e indicadores LED verde/amarelo, o LPJ46204AENL foi projetado para implantação prática em dispositivos SOHO, sistemas LAN-on-Motherboard (LOM), hubs e switches.
| Item | Especificação |
|---|---|
| Número da Peça | LPJ46204AENL |
| Tipo de Conector | Jack |
| Contagem de Portas | 1x4 Portas |
| Velocidade Ethernet | 10/100 Base-TX |
| Tipo de Montagem | Through Hole |
| Orientação | Ângulo de 90° (Reto) |
| Estilo de Montagem na PCB | Entrada Lateral |
| Blindagem | Com Abas EMI |
| LED | Verde/Amarelo |
| Trava | Para Baixo |
| Temperatura de Operação | 0°C a 70°C |
| Conformidade | IEEE 802.3, RoHS, UL |
|
|
|
|
O LPJ46204AENL é construído para suportar desempenho Ethernet estável em toda a faixa de frequência Fast Ethernet relevante. Suas características elétricas são adequadas para designs que exigem integridade de sinal consistente e isolamento confiável.
Especificação Elétrica a 25°C
1. Relação de Espiras (±2%):
2. Indutância em Circuito Aberto (OCL): 350 µH Mínimo @ 100 kHz, 0.1 V, 8 mA Polarização DC
3. Perda de Inserção: 1 a 100 MHz: -1.0 dB Máximo
4. Perda de Retorno:
5. Diafonia:
6. Rejeição de Modo Comum:
7. Hipot: 1500V AC, 6S, 1mA
|
|
O LPJ46204AENL foi projetado para durabilidade e compatibilidade de fabricação. Seus materiais e dimensões suportam desempenho confiável em ambientes de produção.
O LPJ46204AENL é um conector RJ45 integrado de 1x4 portas de alto desempenho projetado para aplicações 10/100 Base-TX. Ao integrar o magnetismo diretamente no jack, este componente reduz significativamente o espaço na PCB e a interferência EMI, tornando-o uma escolha ideal para hardware de rede de alta densidade, como hubs, switches e modems ADSL.
O LPJ46204AENL é um conector RJ45 magnético usado para conexões Ethernet 10/100 Base-TX em dispositivos como modems, hubs, switches e aplicações LOM.
Sim. É um conector RJ45 com magnetismo integrado, o que ajuda a simplificar o design da interface Ethernet.
Ele utiliza um tipo de montagem through-hole com orientação de PCB de 90° em ângulo reto e entrada lateral.
A especificação fornecida indica LAN Ethernet (Não-PoE), portanto, destina-se a aplicações não-PoE.
Ele opera de 0°C a 70°C.
