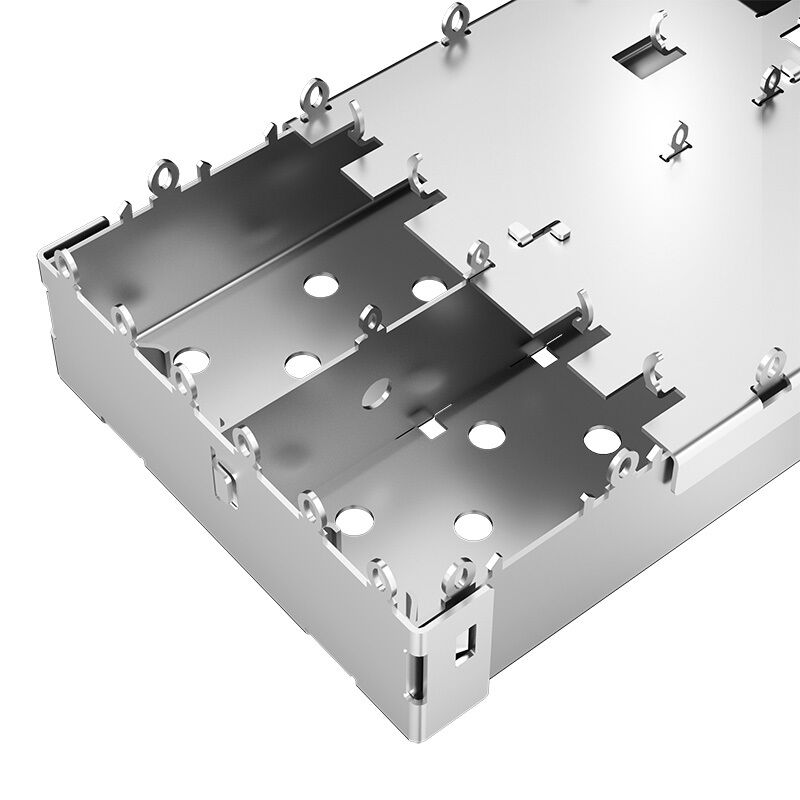

LP12AC02000B Gaiola SFP de porta dupla 1x2 com ajuste por pressão sem tubos de luz


LP12AC02000B é uma jaula SFP 1x2 com pressa com dedo de mola EMI, construção de liga de cobre niquelada, 4Gb/s compatível com SFP padrão, sem dissipador de calor,e embalagens de bandejas para integração de portas de transceptores ópticos compactos.

LP12AC02000B 1x2 SFP Cage com EMI Spring Finger Overview

LP12AC02000B é umCaixa SFP padrão 1x2 com projeto de blindagem de dedos de mola EMI, concebido para aplicações de interface de transceptor óptico compacto e ligável que exijam retenção mecânica fiável, continuidade estável de aterramento,e melhor supressão de interferências eletromagnéticas.

Fabricados a partir de:liga de cobre níqueladae concebido comterminação de alfinete compatível com press fit, esta jaula SFP de duas portas oferece desempenho de montagem de PCB durável, simplificando a montagem automatizada em grande escala.Seus dedos de mola EMI integrados aumentam o contato condutor entre a gaiola e o painel do painel, ajudando a reduzir a fuga de EMI da porta frontal no hardware de comunicação.

Com umTaxa máxima de aplicação recomendada de 4 Gb/s,Sem luz,sem dissipador de calor integrado, e uma largura-55°C a +105°C, LP12AC02000B é adequado para placas de telecomunicações, conversores de fibra de mídia, dispositivos Ethernet industriais,Equipamento óptico de ligação ascendente SFP padrão, quando for necessária eficiência espacial e estabilidade de blindagem.

Especificações da jaula SFP 1x2 Press Fit

LP12AC02000B Caixa SFPDesenho...Layout recomendado de PCB

Parâmetros mecânicos e de projeto

O LP12AC02000B é fabricado com um controlo dimensional preciso para garantir um alinhamento estável da inserção e uma compatibilidade fiável com plataformas de hardware profissionais:

• Altura do componente:9.75 mm
• Largura do componente:28.75 mm
• Duração total da montagem:500,00 mm
• Diâmetros dos furos do conector:Ø0,95 ± 0,05 mm (12 posições), Ø1,05 ± 0,05 mm (18 posições)
• Proteção EMI:Os dedos de mola EMI integrados fornecem contato contínuo com o bisel condutor para uma supressão eletromagnética melhorada
• Aplicação de PCB:Recomendado para aplicações de PCB unilaterais com zonas designadas para manter os componentes fora
• Tolerâncias gerais:X ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B Caixa SFP 1x2 Detalhes da embalagem

Para assegurar a consistência dimensional e a proteção mecânica durante o armazenamento, manuseio interno e transporte a granel,LP12AC02000B é fornecido em embalagens industriais padronizadas adequadas para produção OEM e gestão de armazém.

• Tipo de embalagem:Embalagem em bandeja
• Quantidade por bandeja:28 PCS
• Configuração da pilha de bandejas:8 bandejas sobrepostas
• Quantidade total por caixa:224 PCS
• Orientação da bandeja:Rotação alternada de 180° para melhorar a estabilidade do empilhamento
• Dimensões da embalagem exterior:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
