Conector modular RJ45 de 1x1 com furos passantes LPJE501DNL sem magnetismo

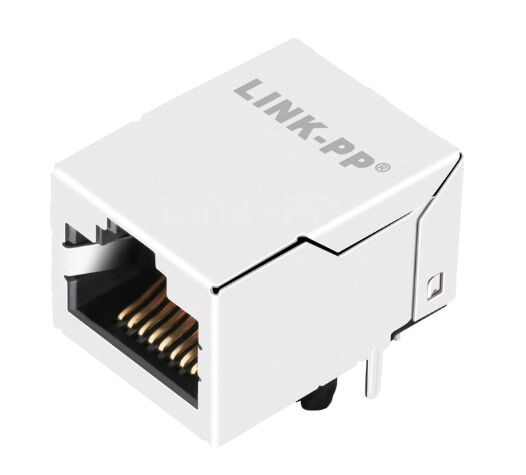

O LPJE501DNL é um conector modular RJ45 8P8C de porta única sem magnetismo integrado, apresentando trava para cima, sem LED, entrada lateral em ângulo reto, montagem through hole e construção blindada para aplicações de Ethernet industrial 10/100/1000 Base-T.


Conector Modular RJ45 8P8C LPJE501DNLCaracterísticas

1. Interface Ethernet Padrão 8P8C de Porta Única

O LPJE501DNL utiliza a arquitetura universal RJ45 de 8 posições e 8 contatos, compatível com os principais sistemas de cabeamento Ethernet para transmissão de rede 10/100/1000 Base-T.

2. Montagem em PCB Through Hole para Resistência Industrial

Em comparação com conectores SMT frágeis, os pinos de solda through-hole fornecem maior resistência à força de inserção e melhor confiabilidade de solda a longo prazo sob vibração.

3. Corpo do Conector Blindado para Controle de EMI

O escudo de latão com revestimento de estanho ajuda a reduzir a interferência eletromagnética, especialmente em:

• placas de controle industrial,
• terminais de comunicação,
• equipamentos de comutação,
• instalações eletricamente ruidosas.

4. Compatibilidade com Design de Magnetismo Externo

Como nenhum transformador é integrado ao corpo do conector, os engenheiros podem otimizar:

• o posicionamento do transformador de isolamento LAN,
• a seleção do choke de modo comum,
• a estratégia de proteção contra surtos,
• o gerenciamento de impedância dos traços do PHY.

5. Ampla Resistência à Temperatura

Classificado de -40°C a +85°C, adequado para hardware de rede comercial e industrial.

Especificações Técnicas

Desenho do Conector RJ45 de Porta Única LPJE501DNL

Por que Engenheiros Escolhem Conectores RJ45 Sem Magnetismo

Ao selecionar um conector Ethernet para PCB, muitos projetistas não precisam de um conector magnético integrado superdimensionado. Em vez disso, eles precisam de:

• um perfil de conector mais baixo,
• uma estrutura interna mais simples,
• custo de BOM reduzido,
• liberdade de transformador customizado,
• e roteamento de sinal mais fácil em torno de circuitos LAN dedicados.

O LPJE501DNL foi desenvolvido especificamente para este tipo de arquitetura de placa-mãe Ethernet.

Vantagens de Engenharia Essenciais


1. Sem Magnetismo Integrado

• permite liberdade de design de transformador/choke externo
• adequado para layouts de PHY Ethernet customizados


2. Carcaça Metálica Blindada

• melhora a supressão de EMI
• ajuda a manter a estabilidade do sinal em equipamentos industriais


3. Montagem Through Hole THT

• ancoragem mais forte na PCB do que conectores modulares SMT
• ideal para ambientes de inserção repetida de cabos


4. Trava para Cima + Entrada Lateral em Ângulo Reto

• compatibilidade com gabinetes horizontais padrão
• acesso fácil ao RJ45 no painel traseiro


5. Design Sem LED

• painel frontal mais limpo
• complexidade reduzida de componentes internos

Perguntas Frequentes Sobre o Conector Modular RJ45 LPJE501DNL

1. O que significa "sem magnetismo integrado"?

Significa que o conector RJ45 não contém o transformador de isolamento Ethernet ou o choke de modo comum dentro do corpo do conector. Esses componentes magnéticos são projetados separadamente na PCB.

2. O LPJE501DNL é adequado para Gigabit Ethernet?

Sim. Ele suporta aplicações de rede Ethernet 10/100/1000 Base-T.

3. O LPJE501DNL é blindado?

Sim. Ele usa uma carcaça blindada de latão com revestimento de estanho para melhorar a resistência à EMI.

4. O LPJE501DNL inclui indicadores LED?

Não. Esta versão é projetada sem LEDs.

5. O LPJE501DNL é compatível com o YKU-8208ENL?

Sim. Ele é amplamente utilizado como um substituto mecânica e eletricamente compatível.

Solicite Preço, Datasheet ou Amostras Grátis do LPJE501DNL

Procurando um fornecedor confiável de Conectores Modulares RJ45 LPJE501DNL Sem Magnetismo Integrado para o seu projeto de PCB Ethernet?

Nós fornecemos:

• preços diretos de fábrica,
• suporte a desenhos de engenharia,
• assistência de substituição compatível,
• customização OEM/ODM,
• e entrega de produção em volume.

Entre em contato conosco agora para obter a cotação mais recente, datasheet e disponibilidade de amostras do LPJE501DNL.
