Detalhes do produto
Lugar de origem: Cantão, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJG49883A92NL
Documento: LPJG49883A92NL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10 unidades
Preço: $0.6-$2.2
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT,NET30/60/90 dias,Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
LPJG49883A92NL |
Tipo de conector: |
RJ45 (10P8C) |
Tipo de produto: |
Conector RJ45 de várias portas |
Número de portas: |
1x4 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJG49883A92NL |
Tipo de conector: |
RJ45 (10P8C) |
Tipo de produto: |
Conector RJ45 de várias portas |
Número de portas: |
1x4 |
Trava: |
Acima |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

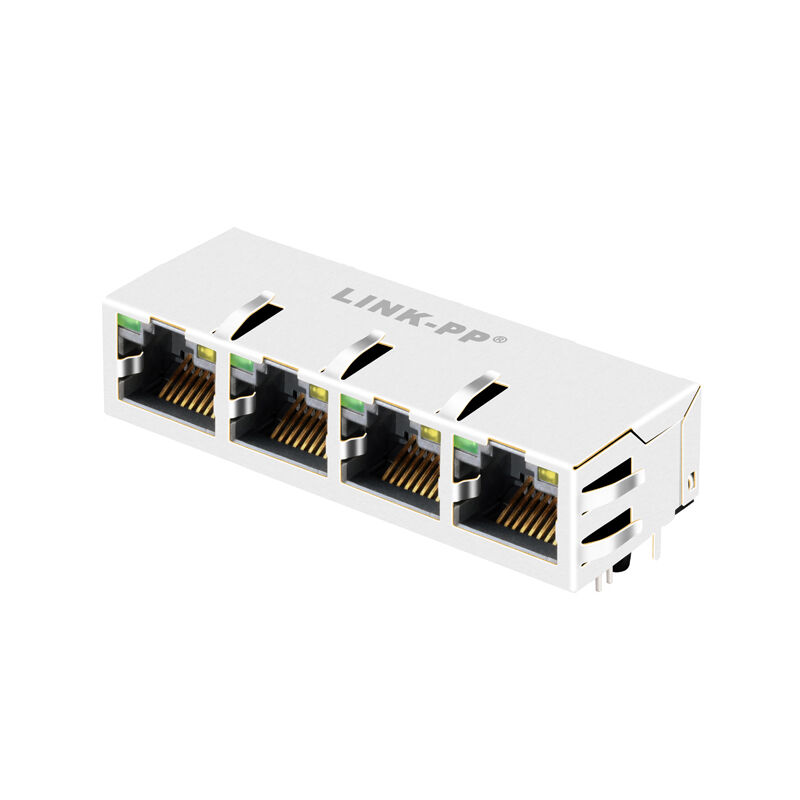

OLPJG49883A92NLé umConector RJ45 multi-port 1x4 com magnéticos integradosconcebidos para1000Base-T EthernetCombina a interface RJ45, componentes magnéticos,Proteção do dedo por molas EMI, eIndicadores LEDO modelo foi concebido para permitir que os fabricantes de circuitos de circuito impresso possam utilizar os sistemas de circuito impresso em uma única solução compacta, ajudando a simplificar o layout do PCB, melhorar a integridade do sinal e suportar uma conectividade de rede confiável.não-PoEaplicações e utilizaçõesAcerramentoconfiguração comopções de LED verde/amarelo.
A 25 °C, o LPJG49883A92NL é especificado com os seguintes dados de desempenho:
1Relação de voltas:1CT:1CT ± 5%
2- OCL:350 uH min @100KHz, 0,1 V, 8 mA de desvio de corrente contínua
3Perda de inserção:-1,2 dB máximo a partir de 1 ‰ 100 MHz
4Perda de retorno:
5Transmissão:-30 dB min a partir de 1 ‰ 100 MHz
6Rejeição de modo comum:-30 dB min a partir de 1 ‰ 100 MHz
7Isolamento PHY lado a lado:1500 Vrms
8Intervalo de temperatura de funcionamento:-40°C a +85°C
| Categoria | Especificações |
|---|---|
| Número da parte | LPJG49883A92NL |
| Tipo de produto | Conector RJ45 multi-port com magnéticos integrados |
| Configuração de porta | 1 × 4 (Quad Port) |
| Tipo de conector | RJ45 (10P8C) |
| Velocidade Ethernet | 1000Base-T (Gigabit Ethernet) |
| Apoio ao PoE | Não-PoE |
| Orientação do fecho | Abraça-o. |
| Indicadores LED | Verde / Amarelo |
| Proteção | Protegido com Dedo de Primavera EMI |
| Tipo de montagem | A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. |
| Temperatura de funcionamento | -40°C a +85°C |
| Conformidade |
IEEE 802.3, RoHS |
| Parâmetro | Valor |
|---|---|
| Duração | 25.25 mm |
| Largura | 59.2 mm |
| Altura | 13.50 mm |
| Material de habitação | PBT + 30% de fibra de vidro (UL94V-0) |
| Material de contacto | Fósforo Bronze |
| Material do escudo | Aço inoxidável (SUS 304) |
| Revestimento de contacto |
Ouro ≥ 6 μin |
| Cores | Comprimento de onda (nm) | Voltagem para a frente (VF) | Corrente de fuga (IR) |
|---|---|---|---|
| Verde | 565 nm | 1.8 2.6 V | ≤ 10 μA |
| Amarelo | 585 nm | 1.8 2.6 V | ≤ 10 μA |
O LPJG49883A92NL é perfeito para:
