Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LPJG4933-7HENL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $0.6-$1.3
Detalhes da embalagem: Fita e carretel (1 caixa = 1200 unidades)
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT,NET30/60/90 dias,Western Union
Habilidade da fonte: 5.000 mil PCS/mês
Número da peça: |
LPJG4933-7HENL |
Cargo/Contatos: |
10P8C |
Cor do LED: |
Verde/amarelo |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJG4933-7HENL |
Cargo/Contatos: |
10P8C |
Cor do LED: |
Verde/amarelo |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

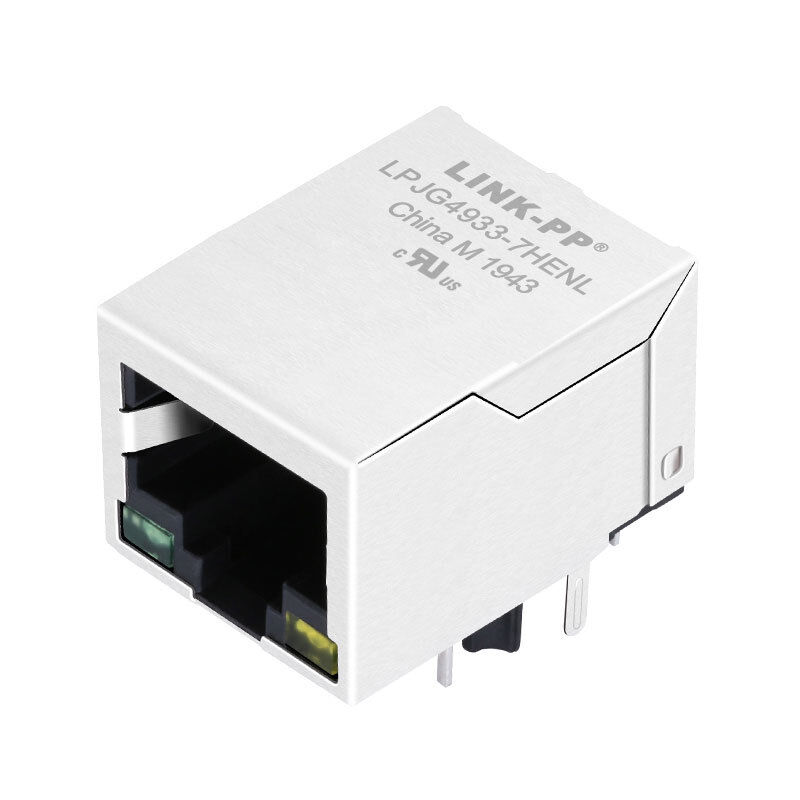

OLINK-PP LPJG4933-7HENLé umConector RJ45 com magnéticos integrados 1000 Base-Tconcebido como um1x1 porta RJ45 MagJackpara conectividade Gigabit Ethernet.Disposição de guias para baixo, ângulo reto, entrada lateral,Instalação através de um buraco, eIndicação LED verde/amarelo, enquanto também é especificadosem dedo de mola EMIIsso o torna uma escolha prática para projetos Ethernet compactos que precisam de magnetismo integrado, status de ligação / atividade claro e montagem estável em nível de placa.
Projetado para10/100/1000 Base-T Ethernet, o LPJG4933-7HENL é construído para atenderIEEE 802.3Requisitos e suporta temperaturas de funcionamento de-40°C a +85°C, tornando-o adequado para ambientes de rede comerciais e industriais exigentes.
| Parâmetro | Especificações |
|---|---|
| Número da parte | LPJG4933-7HENL |
| Marca | LINK-PP |
| Tipo de conector | RJ45 MagJack (magnéticos integrados) |
| Configuração de porta | 1 × 1 (Porto único) |
| Número de posições / contactos | 10P8C |
| Velocidade Ethernet | 10/100/1000 Base-T |
| Aplicação | Ethernet (não PoE) |
| Tipo de montagem | Através do Buraco |
| Orientação | 90° Ângulo direito (entrada lateral) |
| Tipo de fecho | Abaixo |
| Proteção | Escondido (sem dedos de mola EMI) |
| Indicador LED | Verde / Amarelo |
| Temperatura de funcionamento | -40°C a +85°C |
| Conformidade | IEEE 802.3, RoHS |
| Certificação UL | E484635 |
| Parâmetro | Especificações |
|---|---|
| Proporção de rotação | 1CT:1CT ± 5% |
| OCL (Indutância de Circuito Aberto) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA DC Bias |
| Perda de inserção | ≤ -1,2 dB (1100 MHz) |
| Perda de retorno | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80-100 MHz) | |
| Transmissão | ≥ -30 dB (1100 MHz) |
| Rejeição do modo comum | ≥ -30 dB (1100 MHz) |
| Voltagem de isolamento | 1500 Vrms (PHY para linha) |
| Parâmetro | LED verde | LED amarelo |
|---|---|---|
| Comprimento de onda máximo | 565 nm | 585 nm |
| Voltagem para a frente (VF @ 20mA) | 1.8 2.6 V | 1.8 2.6 V |
| Corrente inversa (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Parâmetro | Especificações |
|---|---|
| Duração do pacote | 21.25 mm (0,837 polegadas) |
| Largura do pacote | 150,94 mm (0,628 polegadas) |
| Altura da embalagem | 13.30 mm (0,524 polegadas) |
| Instalação de PCB | Através do Buraco |
| Layout de PCB | Recomendação de visualização superior disponível |
| Direção de entrada | Entrada lateral |
| Componente | Materiais |
|---|---|
| Habitação | PBT termoplástico + 30% de fibra de vidro (UL94V-0) |
| Contactos | Bronze de fósforo (C5210R-EH, 0,35 mm) |
| Pins | Brasão (C2680R-H, 0,35 mm) |
| Escudo | SUS 304 (0,2 mm de espessura) |
| Revestimento de contacto | Ouro ≥ 15 μin (área de contacto) |
| Parâmetro | Especificações |
|---|---|
| Método de solda | Soldagem por ondas |
| Temperatura máxima da solda | 260°C |
| Tempo de solda | 5 segundos. |
| Categoria | Detalhes |
|---|---|
| Aplicações típicas | Dispositivos SOHO, Modems ADSL, LAN-on-Motherboard (LOM), Hubs, Switches |
| Plataforma-alvo | BeagleBone Green Eco (Gigabit Ethernet Interface) |
| Vantagem do projeto | Magnetismo integrado reduz a BOM e simplifica o layout do PCB |
Este RJ45 MagJack é projetado para aplicações como dispositivos SOHO, modems ADSL, projetos LAN-on-Motherboard (LOM), hubs e switches.também se encaixa bem em sistemas de rede incorporados, placas de desenvolvimento e outros equipamentos com Ethernet que requerem uma interface de conector compacta e fiável.
O LPJG4933-7HENL é perfeito paraDesenhos baseados em BeagleBone Green Ecoque precisam de umConector Gigabit Ethernet RJ45 com magnéticos integradosPara plataformas de desenvolvimento industrial de código aberto como o BeagleBone Green Eco,Este conector suporta o tipo de interface Ethernet estável esperado em aplicações incorporadas comerciais e industriaisIsto faz com que seja uma opção prática a nível da placa ao projetar em torno de redes Gigabit e confiabilidade a longo prazo.
