Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJG4926-7HENL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: negociável
Detalhes da embalagem: 50pcs/tray, 1200pcs/carton
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 4600K.PCS/Mês
Número da peça: |
LPJG4926-7HENL |
Tipo de conector: |
Conector POE+ RJ45 |
Blindagem: |
Blindado |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
PoE+ |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
LPJG4926-7HENL |
Tipo de conector: |
Conector POE+ RJ45 |
Blindagem: |
Blindado |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
PoE+ |
Opção LED: |
Com |
EMI Tabs: |
sem |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

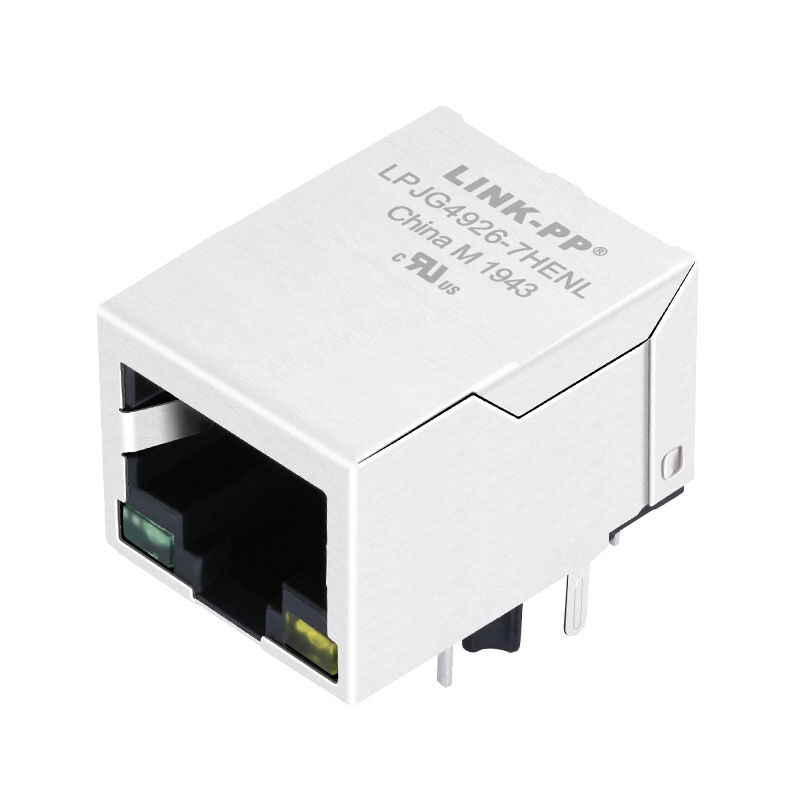

1×1 1000Base-T RJ45 MagJack com magnéticos integrados, suporte PoE + (802.3at), LEDs de ligação / atividade e blindagem EMI completa.
O LINK-PPLPJG4926-7HENLé um robusto Magjack RJ45 de uma única porta (1 × 1) que integra o transformador magnético dentro do conector. Ele suporta Gigabit Ethernet (1000Base-T) e atende aos padrões IEEE 802.3at PoE +.Construído de acordo com especificações industriais, com certificação UL e compatível com a RoHS/REACH, e funciona a temperaturas entre 40°C e + 85°C. Com LEDs de ligação/atividade verde/amarelo integrados e blindagem totalmente metálica,Este MagJack fornece dados e potência estáveis de alta velocidade (até 57 V), 720 mA por porta) através de um único cabo, tornando-o ideal para switches, roteadores, PCs industriais, medidores inteligentes e outras aplicações de rede ou PoE.
Os magnéticos integrados do LPJG4926-7HENL (transformadores e estrangulamentos) melhoram a integridade do sinal e suprimem a interferência eletromagnética (EMI).Incorporar os ímãs dentro do conector elimina a necessidade de componentes separadosEste projeto produz baixas perdas de inserção e alta rejeição de modo comum, garantindo sinais Gigabit Ethernet claros mesmo em ambientes barulhentos.
| Características | Especificações |
|---|---|
| Número da parte | LPJG4926-7HENL (LINK-PP) |
| Portos | 1 × 1 (single) RJ45, 10P8C |
| Taxa de dados | 1000Base-T (10/100/1000 Mbps) |
| Magnetismo integrado | Sim (1CT:1CT transformador Ethernet com relação de rotação) |
| Apoio ao PoE | PoE+ (IEEE 802.3at) ️ até 57 V @ 720 mA por porta |
| Indicadores LED | Esquerda: Verde (link), Direita: Amarelo (atividade) |
| Proteção | Conector totalmente blindado (sem guias EMI externos) |
| Instalação | Orientação do buraco através (THT) e do bloqueio do PCB |
| Direção do fecho | Para baixo (orientação retangular em ângulo) |
| Material de habitação | PBT termoplástico+30%GF, UL94V-0 |
| Material de contacto | Área de acasalamento dourada de bronze com fósforo |
| Temperatura de funcionamento | ¥40 °C a +85 °C (intervalo industrial) |
| Conformidade/Certificações | IEEE 802.3at, UL (arquivo E484635), RoHS, REACH, ISO |
| Ponto | Especificações |
|---|---|
| Proporção de rotação | Pri:Sec = 1CT:1CT ± 5% |
| OCL | 350 uH min @ 100KHz/0,1V, desvio de 8mA DC |
| OCL | 120 uH min @ 100KHz/0,1V, desvio de 18mA DC |
| Perda de inserção | -1,0 dB max @ 1 ‰ 100 MHz |
| Perda de inserção | -1,2 dB máximo @ 100 ∼ 125 MHz |
| Perda de retorno | -16 dB min @ 1 ¢40MHz |
| Perda de retorno | -12 dB min @ 40 ¢ 60MHz |
| Perda de retorno | -10 dB min @ 60 ¢ 80MHz |
| Perda de retorno | -8 dB min @ 80 ‰ 100 MHz |
| Conversas cruzadas | -30 dB min @ 1 ‰ 100MHz |
| Rejeição de modo comum a comum | -30 dB min @ 1 ‰ 100MHz |
| Nomenclatura de corrente / tensão de corrente contínua nos pinos PSE | 720 mA max @ 57VDC contínuo |
| Isolamento PHY lado a lado | 1500 Vrms |
| Temperatura de funcionamento | -40°C a +85°C |
Ao combinar velocidade de Gigabit, potência PoE + e magnetismo em um módulo, o LPJG4926HENL fornece uma solução RJ45 chave na mão que melhora a qualidade do sinal e simplifica os projetos de Ethernet.Sua construção de nível industrial com LEDs e suporte de alta temperatura oferece desempenho confiável para aplicações de rede de alta velocidade e power-over-Ethernet.
O LPJG4926-7HENL é construído com materiais duráveis e detalhes de produção que suportam um uso confiável no hardware Ethernet:
OConector LPJG4926-7HENL RJ45 com magnéticos integradosé uma escolha confiável para engenheiros e fabricantes que precisam de um compacto, blindado e de alto desempenho1000Base-T PoE + MagJackCom forte desempenho elétrico, construção durável e amplo suporte de aplicação, é bem adequado para projetos de produtos Ethernet modernos.
Um conector RJ45 com magnéticos integrados combina o conector Ethernet e os componentes magnéticos em uma única parte.e melhorar a eficiência da montagem.
Sim, o LPJ4013EDNL foi concebido paraPoE+e apoiosIEEE 802.3atexigências.
É usado em equipamentos Ethernet 1000Base-T que exigem um conector RJ45 com magnéticos integrados, especialmente em aplicações PoE +.
Sim, o LPJ4013EDNL é um1000Base-TConector RJ45 com magnéticos integrados.
Sim, é umprotetorDesign MagJack RJ45.
Ele usaOrifício de perfuração (THT)Instalações e suportesSoldagem por ondasAssociação.
