Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: XRJD-S-21-8-8-5
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/60K
Preço: $2.2-$8
Detalhes da embalagem: Bandeja
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 180K/Mês
Número da peça: |
LPJE106-3AWNL |
Tipo de produto: |
Conector PCB de gangue de dois andares |
Número de portas: |
2x1 |
Trava: |
Para cima e para baixo |
Número de posições/contatos: |
8p8c |
Tipo de montagem: |
Tht |
Opção LED: |
Com |
EMI Tabs: |
Com |
Escudo metálico: |
Blindado |
Orientação: |
Ângulo direito (entrada lateral) |
Número da peça: |
LPJE106-3AWNL |
Tipo de produto: |
Conector PCB de gangue de dois andares |
Número de portas: |
2x1 |
Trava: |
Para cima e para baixo |
Número de posições/contatos: |
8p8c |
Tipo de montagem: |
Tht |
Opção LED: |
Com |
EMI Tabs: |
Com |
Escudo metálico: |
Blindado |
Orientação: |
Ângulo direito (entrada lateral) |

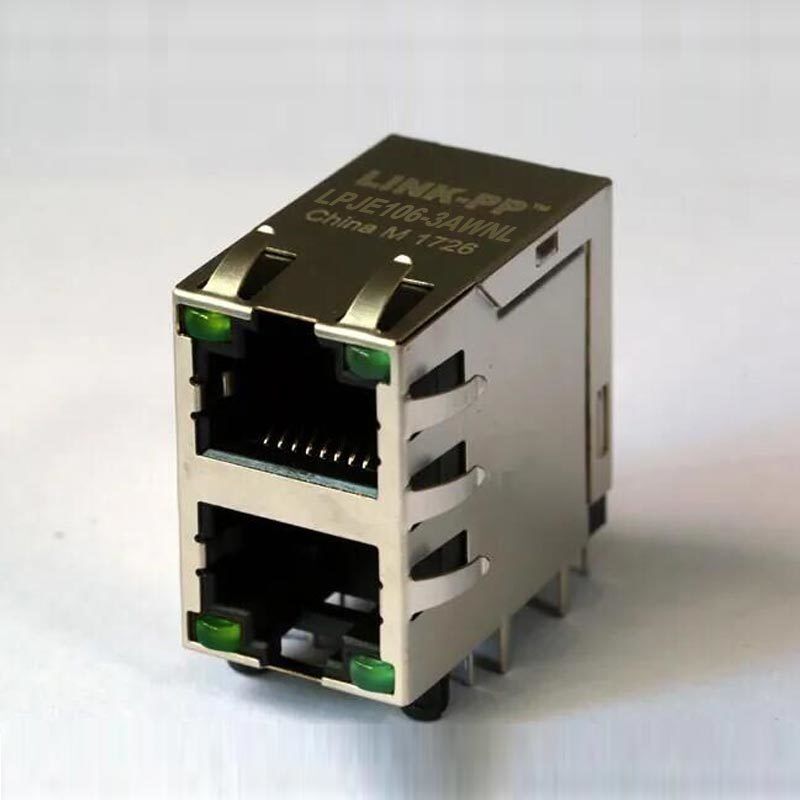

LPJE106-3AWNL jack de PCB de duplo deck com design blindado 2x1, contatos 8P8C, LEDs verdes, dedo EMI e revestimento de ouro de 6 u. Ideal para aplicações Ethernet de alta densidade.
OLPJE106-3AWNL DOUBLE DECK GANG PCB JACKé umcom uma largura máxima superior a 50 mm,concebido para aplicações de hardware de rede compacto e de alta densidade e de conectividade Ethernet.Contatos 8P8C,LEDs verde/verde,Apoio do dedo do EMI, eRevestimento em ouro de 6 u, esta peça é projetada para conexão de sinal estável, durabilidade mecânica e desempenho confiável a longo prazo.
Se você está projetando switches, roteadores, dispositivos de comunicação industrial ou outros equipamentos de rede, oLPJE106-3AWNLoferece uma solução prática de tomada de PCB com um elevado desempenho elétrico e uma estrutura blindada robusta.
O empilhadoDesenho de porta 2x1ajuda a economizar espaço na placa, ao mesmo tempo em que suporta a colocação densa dos conectores, tornando-o adequado para projetos de PCB com espaço limitado.
| Parâmetro | Especificações |
|---|---|
| Nomenclatura de tensão | 125 V AC |
| Classificação atual | 1.5A |
| Resistência ao contacto | 30 mΩ no máximo |
| Resistência ao isolamento | 500 MΩ min @ 500V DC |
| Força dielétrica | 1000 V AC, 50 Hz ou 60 Hz, 1 minuto |
| Parâmetro | Especificações |
|---|---|
| Insira material | PBT UL94V-0 |
| Material de contacto | ¥0.46mm C51000 (QSn4-0.3) bronze de fósforo, revestido de ouro sobre níquel |
| Contacto Terminado | Flash de ouro |
| Material do escudo | 0.20mm H65Y latão, revestido de níquel |
| Força de acasalamento/desacasalamento | 2.2 kg.f no máximo |
| Força de retenção | 30,0 kg.f min entre a tomada e o tapete |
| Período de operação | 750 ciclos por minuto |
A utilização dePBT UL94V-0material e umEscudo de latão niqueladoMelhora a segurança e a durabilidade, enquanto os contatos dourados suportam um contato elétrico constante durante a utilização repetida.
| Parâmetro | Especificações |
|---|---|
| Temperatura de armazenamento | -40°C a +85°C |
| Temperatura de funcionamento | -40°C a +85°C |
| Temperatura da ponta da solda de onda | 250°C durante 5 segundos |
| Certificação UL | Número de processo E484635 |
Se procura umLPJE106-3AWNL conector de PCB de duplo deck, este blindadoJack de PCB empilhado 2x1fornece uma combinação confiável deConectividade 8P8C,LEDs verde/verde,Protecção dos dedos EMI, eRevestimento em ouro de 6 uÉ uma escolha prática para projetos Ethernet de alta densidade que exigem durabilidade, blindagem e desempenho elétrico estável.
OLPJE106-3AWNLé umconector de PCB de duplo deckcom umProjeto 2x1 blindado, destinado a aplicações de circuito impresso de rede e de Ethernet.
2x1refere-se a uma configuração de porta empilhada com duas posições de conectores dispostas num layout compacto, ajudando a economizar espaço no PCB.
Sim, o...LPJE106-3AWNLé umconector de PCB blindadoe inclui também umaDedo EMI.
Utiliza um8P8C Disposição de contacto, que é comumente associado a conectores modulares Ethernet.
A função de contatosRevestimento em ouro de 6 upara melhorar a condutividade e a fiabilidade dos contatos.
