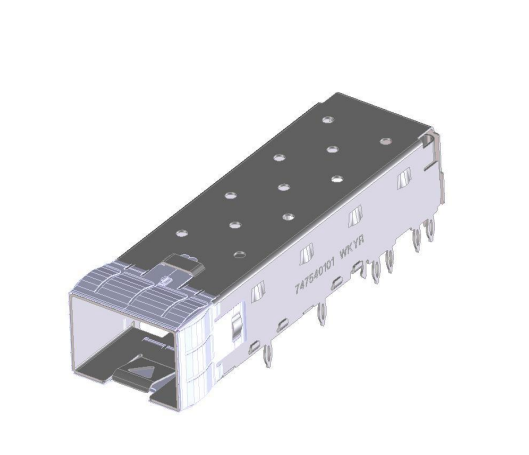

747540101 Gabarito SFP+ de Porta Única com Gaxeta de Bisel com Dedo de Mola

747540101 Análise geral da montagem de gaiolas SFP+

O747540101 SFP+ Cage Assemblyé umCaixa SFP+ de porta únicaconcebidos para aplicações de módulos ópticos de alta velocidade, onde são necessárias uma retenção mecânica fiável, supressão de EMI e montagem estável de PCB.Sistema de conectores SFP e SFP+, este conjunto de gaiolas suporta projetos de hardware de rede modernos que exigem engajamento seguro do módulo e desempenho térmico eficiente.

Construído comProteção da junta de jato do dedo da mola,3.05 mm pinos de pressão, e umfecho de bloqueio com mola de arranque, o 747540101 oferece uma retenção confiável do módulo e uma fácil remoção durante o serviço ou manutenção.Seu projeto permite que o conjunto da gaiola do conector seja inserido em um painel depois de estar montado no PCB, tornando-o adequado para equipamentos de rede compactos e orientados para o desempenho.

Características principais da jaula SFP+ 747540101

• Conjunto de gaiolas SFP+ de porta única
• Garrafa de borrachapara uma melhor supressão do IME
• 3.05 mm pinos de pressãopara fixação de PCB
• Fecho de bloqueioAjuda a manter o módulo no lugar
• Primavera de arranqueAjuda na remoção do módulo
• Orifícios de ventilação térmicaapoio à gestão do fluxo de ar e do calor
• De potência não superior a 1000 W
• Parte doSistema de conectores SFP e SFP+

Especificações da gaiola SFP 747540101 Molex

Classificações elétricas

O747540101 SFP+ Cage AssemblyÉ indicado para as seguintes condições elétricas:

• Voltagem:120 volts AC
• Corrente:0.5 amperios no máximo

Essas classificações suportam a utilização em projetos de hardware hospedeiro compatíveis que exigem desempenho confiável da gaiola do conector.

Desempenho ambiental

O 747540101 foi concebido para funcionar numa ampla gama de temperaturas, tornando-o adequado para redes e sistemas de comunicação utilizados em ambientes exigentes.

• Temperatura de funcionamento:-40°C a +85°C
• Temperatura de não funcionamento:-55°C a +105°C

Esta ampla gama de temperaturas contribui para apoiar a fiabilidade do sistema tanto em funcionamento ativo como em condições de armazenagem ou transporte.

747540101 Ficha de dados da gaiola SFP+

Dimensões recomendadas do buraco

747540101 Layout recomendado da placa do PC

747540101 SFP+ Vantagens do projecto do conjunto de gaiolas

O747540101 SFP+ Cage Assemblyé um invólucro mecânico utilizado para suportarSFP+ (Small Form Factor Pluggable Plus)módulos transceptores num PCB hospedeiro.Fornece uma interface estável entre o módulo óptico e o gabinete do equipamento, ajudando a reduzir as interferências eletromagnéticas e melhorar o desempenho térmico.

Este tipo de gaiola é comumente usado em dispositivos de rede que exigem alta densidade de porta e conexão óptica confiável.O projeto de porta única torna-o uma escolha prática para sistemas compactos ou arquiteturas de equipamentos que usam localizações individuais de transceptores.

1Supressão EMI e conceção térmica

O747540101 Caixa SFP+é projetado para suportar ambosControle do IMEedissipação de calorÉ...Garrafa do painel do dedo da molae características de aterragem condutora ajudam a minimizar o ruído eletromagnético indesejado, que é crítico em ambientes de rede de alta velocidade.

Além disso, a gaiola incluiaberturas de ventilação térmicaIsto ajuda a melhorar a gestão térmica e contribui para um desempenho estável a longo prazo em aplicações exigentes.

2. Segurança do módulo e fácil remoção

Isto...Montura de gaiolas SFP+utiliza umfecho de bloqueioPara manter o módulo óptico firmemente instalado durante o funcionamento.Primavera de arranqueajuda a liberar o módulo quando ele precisa ser removido, tornando a manutenção mais rápida e mais conveniente.

Esta combinação de suporte de retenção e remoção é especialmente útil em sistemas onde a substituição do módulo é esperada durante a manutenção, atualizações ou serviço de campo.

Aplicações típicas deCaixa SFP+ com pinos de pressão

O747540101 SFP+ Cage Assemblyé comumente utilizado em:

• Comutadores de rede
• Roteadores
• Servidores
• Sistemas de armazenamento
• Equipamento de telecomunicações
• Hardware de centro de dados
• Plataformas de comunicação de alta velocidade

Qualquer projecto que exija umaCaixa SFP+ de porta única, supressão de EMI e montagem de PCB press-fit podem beneficiar deste conjunto.

Perguntas Frequentes

O747540101 SFP+ Cage AssemblyÉ uma empresa confiável.Caixa SFP+ de porta únicaconstruído para retenção segura do módulo, supressão de EMI e suporte térmico.3.05 mm pinos de pressão, afecho de bloqueio, e umPrimavera de arranque, é bem adequado para equipamentos de rede e comunicação de alta velocidade que exigem desempenho mecânico e elétrico estável.

1O que é o 747540101?

O747540101é umMontagem de gaiolas SFP+ de porta únicaconcebidos para utilização noSistema de conectores SFP e SFP+.

2O 747540101 apoia a supressão da EMI?

Sim, inclui umGarrafa do painel do dedo da molae características de projeto condutor para ajudar comSupressão do IME.

3Como é que a gaiola é montada no PCB?

A gaiola é ligada ao PCB hospedeiro usando3.05 mm pinos de pressão.

4O que ajuda a remover o módulo SFP+?

O conjunto inclui umPrimavera de arranquepara auxiliar na remoção do módulo.

5Qual é o intervalo de temperatura de funcionamento?

O intervalo de temperatura de funcionamento é-40°C a +85°C.
