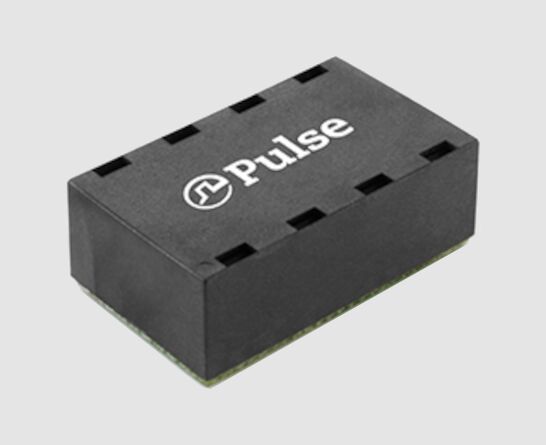

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

Pulse O HX5401NL é um transformador LAN PoE quad-port projetado para aplicações Ethernet 1000BASE-T que exigem acoplamento de sinal estável, alto isolamento e integração compacta na placa. Com uma Relação de espiras 1CT:1CT, tensão de isolamento de 1500 VAC e suporte PoE 4P até 30W, o HX5401NL é construído para engenheiros que projetam equipamentos de rede gigabit confiáveis, dispositivos habilitados para PoE e interfaces Ethernet de alta densidade.

Para compradores que procuram a folha de dados, referência de esquema, detalhes de encapsulamento ou especificações elétricas do HX5401NL, esta página fornece um resumo de engenharia claro para ajudá-lo a avaliar a compatibilidade e o ajuste do projeto rapidamente.

Principais Características do HX5401NL Magnetismo LAN PoE 4P de 30W

• Projetado para Ethernet 1000BASE-T
• Arquitetura de magnetismo quad-port
• Relação de espiras 1CT:1CT
• tensão de isolamento de 1500 VAC
• Suporte PoE 4P até 30W máx.
• Estilo de montagem BGA bump grid array
• Compatível com RoHS-6
• Faixa de temperatura operacional: -40°C a +85°C

O HX5401NL é adequado para hardware de rede compacto onde a integridade do sinal, a confiabilidade térmica e a compatibilidade PoE são importantes.

Especificações do HX5401NL

Folha de Dados HX5401NL

Esquema da Folha de Dados Pulse HX5401NL

Layout de PCB da Folha de Dados Pulse HX5401NL

Visão Geral do Desempenho Elétrico do HX5401NL

O HX5401NL é projetado para desempenho gigabit Ethernet com as características elétricas exigidas pelas interfaces LAN modernas. De acordo com os parâmetros fornecidos, a peça oferece:

• Perda de inserção: 1,5 dB máx. de 1–100 MHz
• Perda de retorno: otimizada em 1–100 MHz
• Razão de rejeição de modo comum (CMMR): forte supressão em faixas de frequência chave
• Crosstalk: controlado para integridade de sinal multicanal
• Capacidade de potência PoE: PoE 4P até 30W máx.

Esses valores são importantes porque os transformadores LAN PoE devem fazer mais do que apenas transmitir dados. Eles devem manter a qualidade do sinal enquanto gerenciam a entrega de energia e o desempenho EMI em uma interface Ethernet compacta.

Parâmetros Elétricos Detalhados

1. Perda de Inserção

1–100 MHz: 1,5 dB máx.

A baixa perda de inserção ajuda a preservar a qualidade do sinal em projetos 1000BASE-T. Isso é especialmente importante em sistemas Ethernet onde a margem é limitada e a estabilidade do link depende de uma transmissão limpa através do estágio de magnetismo.

2. Perda de Retorno

• 1–30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60–80 MHz: -11 dB min
• 100 MHz: -10 dB min

A perda de retorno indica o quão bem o transformador mantém a correspondência de impedância em toda a banda operacional. Uma melhor perda de retorno suporta a confiabilidade do link e reduz reflexos que podem degradar o desempenho Ethernet.

3. CMMR

• 30–60 MHz: -32 dB min
• 80–100 MHz: -25 dB min
• 125 MHz: -19 dB min

​

A rejeição de modo comum é crítica em magnetismo Ethernet porque ajuda a suprimir ruídos que podem afetar a integridade do sinal, especialmente em ambientes de rede industriais ruidosos ou de alta densidade.

4. Crosstalk

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

​

O baixo crosstalk é importante em projetos quad-port porque múltiplos canais são colocados próximos uns dos outros na PCB. O HX5401NL é destinado a projetos que necessitam de desempenho estável em todas as portas.

Por que o Estilo de Montagem BGA é Importante

O HX5401NL utiliza um estilo de montagem BGA bump grid array, que é valioso para layouts de PCB compactos e processos de montagem automatizados. Para engenheiros, isso significa:

• Integração eficiente na placa
• Bom ajuste para projetos de alta densidade
• Adequado para fabricação SMT moderna
• Pegada compacta para equipamentos de rede

Essa abordagem de encapsulamento é frequentemente preferida onde o espaço de layout é limitado e o produto deve manter um desempenho elétrico confiável.

O que as Equipes de Projeto Devem Verificar Antes de Escolher o HX5401NL

Antes de finalizar o HX5401NL em sua lista de materiais (BOM), confirme o seguinte:

• Sua aplicação é 1000BASE-T, não apenas 10/100
• Sua PCB suporta o estilo de montagem BGA
• Seu requisito de PoE está dentro de 30W máx.
• O fornecedor do PHY suporta características de magnetismo compatíveis
• A faixa de temperatura de -40°C a +85°C é suficiente
• A perda de retorno, perda de inserção e crosstalk se encaixam na margem do seu sistema

Essas verificações ajudam a reduzir o risco de redesenho e a melhorar o sucesso na primeira tentativa no desenvolvimento de hardware Ethernet.

Perguntas Frequentes Sobre Magnetismo PoE 1000BASE-T HX5401NL

O HX5401NL é uma forte opção para projetos de transformador LAN PoE 1000BASE-T que exigem integração quad-port, isolamento de 1500 VAC, relação de espiras 1CT:1CT e suporte PoE 4P de 30W máx.. Seu desempenho elétrico e encapsulamento BGA o tornam bem adequado para hardware Ethernet compacto e de alta confiabilidade, onde a integridade do sinal e a entrega de energia devem trabalhar juntas.

Para engenheiros que comparam opções de magnetismo LAN PoE, o HX5401NL é melhor avaliado em relação aos requisitos do seu PHY, pegada da PCB e alvo de potência PoE para garantir uma implementação de projeto limpa e confiável.

1. O que é o Pulse HX5401NL?

O Pulse HX5401NL é um transformador LAN PoE quad-port projetado para aplicações Ethernet 1000BASE-T. Ele fornece isolamento de sinal, correspondência de impedância e suporte PoE em um encapsulamento BGA SMT.

2. Qual taxa de dados o HX5401NL suporta?

O HX5401NL suporta Ethernet 1000BASE-T. Ele é destinado a projetos de rede gigabit que exigem magnetismo LAN de alto desempenho.

3. Qual é a relação de espiras do HX5401NL?

A relação de espiras do HX5401NL é 1CT:1CT, que é uma configuração padrão para aplicações de transformadores Ethernet.

4. Qual é a tensão de isolamento do HX5401NL?

O HX5401NL fornece tensão de isolamento de 1500 VAC, ajudando a proteger a interface Ethernet contra estresse elétrico e diferenças de potencial de terra.

5. O HX5401NL suporta PoE?

Sim. O HX5401NL suporta PoE 4P até 30W máx., tornando-o adequado para dispositivos de rede habilitados para PoE.

6. Qual é o estilo de montagem do HX5401NL?

O HX5401NL utiliza um estilo de montagem BGA bump grid array, que suporta integração SMT compacta.

7. Qual é a faixa de temperatura do HX5401NL?

A faixa de temperatura operacional é -40°C a +85°C, o que o torna adequado para ambientes industriais e de rede.
