Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,RoHS,REACH,ISO
Número do modelo: B78476A8247A003
Termos do pagamento & do transporte
Quantidade de ordem mínima: 500 unidades
Preço: $0.2-$0.37
Detalhes da embalagem: T&R, 500 unid./bobina
Tempo de entrega: Navios no prazo de 3 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 4600K.PCS/Mês
Tipo de transformador: |
Base-T do LAN 10/100 |
Número da peça: |
B78476A8247A003 |
Número de portas: |
Porta única |
Indutância: |
350µH |
Tensão de isolamento: |
1500 Vac |
Tipo de montagem: |
Montagem em superfície |
Tipo de transformador: |
Base-T do LAN 10/100 |
Número da peça: |
B78476A8247A003 |
Número de portas: |
Porta única |
Indutância: |
350µH |
Tensão de isolamento: |
1500 Vac |
Tipo de montagem: |
Montagem em superfície |

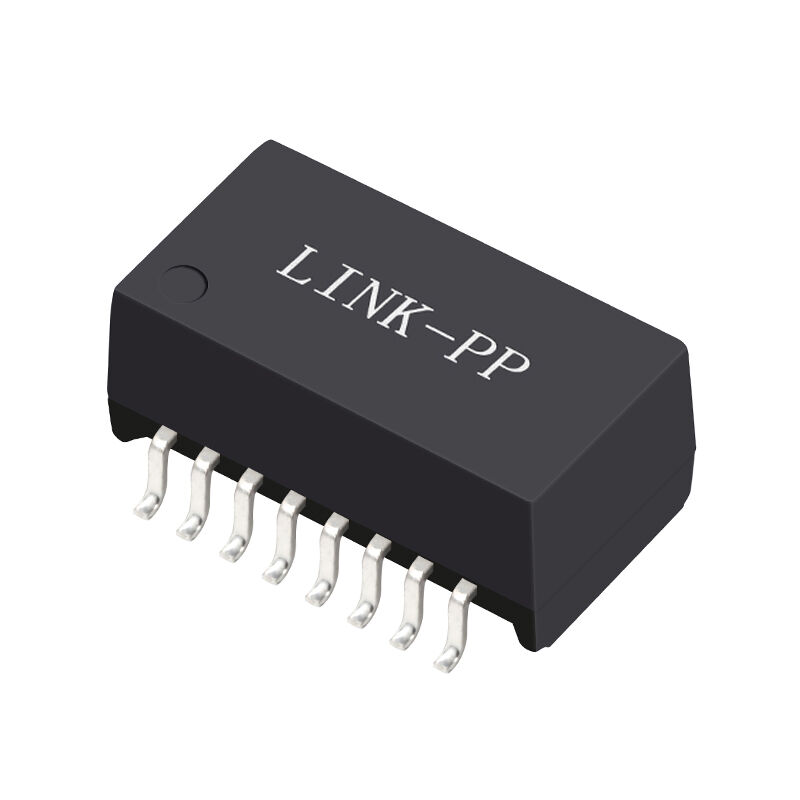

B78476A8247A003 módulo de magnetismo LAN para Ethernet 10/100Base-T. Transformador SMD de porta única com indutividade de 350μH, baixa perda de inserção, isolamento 1500VAC e faixa de operação de -40°C a +85°C.
| Parâmetro | Especificações |
|---|---|
| Número da parte | B78476A8247A003 |
| Tipo de produto | Módulo de Magnetismo LAN |
| Padrão Ethernet | 10/100Base-T |
| Número de portos | Porto único |
| Tipo de embalagem | Instalação de superfície (SMD) |
| Materiais essenciais | Toroide de ferrita |
| Voltagem de isolamento | 1500 VAC |
| Temperatura de funcionamento | -40 °C a +85 °C |
| Peso | Aproximadamente 0,8 g |
| Conformidade | IEEE 802.3, RoHS |
| Parâmetro | Condição de ensaio | Especificações |
|---|---|---|
| Relação de voltas (primária: secundária) | - Não. | 1CT: 1CT ± 3% |
| Indutividade (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 μH |
| Teste de tensão | 50 Hz, 1 minuto | 1500 V AC |
| Perda de inserção | 0.1 100 MHz | ≤ -1,0 dB |
| Perda de retorno | 1 ¢ 30 MHz | ≥ 18 dB |
| Perda de retorno | 40 MHz | ≥ 16 dB |
| Perda de retorno | 50 MHz | ≥ 14 dB |
| Perda de retorno | 60 ¢ 80 MHz | ≥ 12 dB |
| Transmissão | 30 MHz | ≥ -43 dB |
| Transmissão | 60 MHz | ≥ -37 dB |
| Transmissão | 100 MHz | ≥ -33 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 30 MHz | ≥ -43 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 60 MHz | ≥ -37 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 100 MHz | ≥ -33 dB |
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | -40 °C a +85 °C |
| Temperatura de armazenamento | -40 °C a +85 °C |
| Padrão de solda | IPC / JEDEC J-STD-020D |
| RoHS | Compatível |
O módulo de magnetismo LAN B78476A8247A003 é um transformador Ethernet 10/100Base-T de uma única porta projetado para aplicações de interface LAN que requerem isolamento de sinal confiável e supressão de EMI.
Este módulo de transformador LAN de montagem de superfície integra magnéticos de alto desempenho otimizados para interfaces Ethernet PHY.e excelente supressão de crosstalk, o módulo assegura a transmissão estável de dados em redes Ethernet rápidas.
Projetado para equipamentos industriais e de rede, o B78476A8247A003 suporta uma ampla gama de temperaturas de funcionamento de -40 °C a +85 °C,tornando-o adequado para ambientes exigentes, como sistemas de automação industrial, infra-estruturas de rede e dispositivos de comunicação incorporados.
- Não.
Um módulo de magnetismo LAN fornece isolamento elétrico, correspondência de impedância e supressão de ruído entre o PHY Ethernet e o cabo de rede para garantir uma comunicação Ethernet confiável.
O módulo é projetado para aplicações Ethernet 10Base-T e 100Base-TX compatíveis com o padrão IEEE 802.3.
O dispositivo fornece isolamento de 1500 VAC, garantindo a segurança elétrica e a integridade do sinal nas redes Ethernet.
O B78476A8247A003 suporta um intervalo de temperatura de funcionamento industrial estendido de -40 °C a +85 °C.
