Detalhes do produto
Lugar de origem: Guangdong, Huizhou
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 634108149621
Termos do pagamento & do transporte
Quantidade de ordem mínima: 150 pcs
Preço: $6.3
Detalhes da embalagem: Fita e carretel e Mylar
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, NET30/60/90 Dias, Western Union
Habilidade da fonte: 5kk/mês
Número da peça: |
634108149621 |
Tipo: |
Jac Modular WR-MJ |
Projeto: |
Montagem em superfície vertical (SMT) |
Portas: |
1x1 |
Sistema de aplicação: |
Cat 3 |
Corrente nominal: |
1.5 A |
Tensão de trabalho: |
120 V (CA) |
Blindagem: |
Plástico não blindado |
Número da peça: |
634108149621 |
Tipo: |
Jac Modular WR-MJ |
Projeto: |
Montagem em superfície vertical (SMT) |
Portas: |
1x1 |
Sistema de aplicação: |
Cat 3 |
Corrente nominal: |
1.5 A |
Tensão de trabalho: |
120 V (CA) |
Blindagem: |
Plástico não blindado |

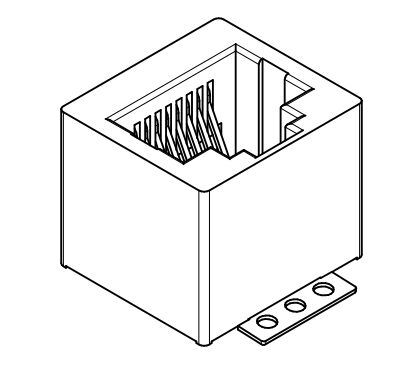

O634108149621 WR-MJ Cat 3 Jack modularé umConector SMT RJ45 vertical 8P8C de uma portaconcebidos para uma conectividade Ethernet fiável em redes e sistemas eletrónicos incorporados.
Desenvolvido porWürth ElektronikEste conector modular pertence aoSérie WR-MJe apoiosCategoria 3 Aplicações Ethernetmantendo a compatibilidade com as categorias de rede mais elevadas em determinadas condições.
Comembalagens de fita,Reforço de fichas de solda, eCapa compatível com a norma UL94-V0, o conector é otimizado paramontagem SMT automatizada e desempenho elétrico estável a longo prazo.
É amplamente utilizado emDispositivos de rede, equipamentos IoT e infraestrutura de edifícios inteligentesexigindo interfaces Ethernet compactas e fiáveis.
| Parâmetro | Especificações |
|---|---|
| Número da parte | 634108149621 |
| Série | Jack modular WR-MJ |
| Tipo de conector | RJ45 |
| Número de PINs | 8P8C |
| Portos | 1 × 1 |
| Orientação | Vertical |
| Tipo de montagem | SMT |
| Proteção | Plastico (sem blindagem) |
| Tabela de solda | - Sim, sim. |
| Dedos EMI | - Não, não. |
| Indicador LED | - Não, não. |
| Embalagem | Tape & Reel / Mylar |
| Sistema de aplicação | CAT 3 Ethernet |
| Parâmetro | Símbolo | Condições de ensaio | Valor | Tolerância |
|---|---|---|---|---|
| Corrente nominal | IR | - Não. | 1.5 A | - Não. |
| Tensão de funcionamento | - Não. | Ar condicionado | 120 V | - Não. |
| Resistente à Tensão | - Não. | 1 minuto | 1000 V AC | - Não. |
| Resistência ao contacto | R | - Não. | ≤ 20 mΩ | Max. |
| Resistência ao isolamento | RISO | - Não. | ≥ 500 MΩ | Min. |
O634108149621 Cat 3 RJ45 Garrafa modularÉ concebido para proporcionar um desempenho elétrico estável para as interfaces Ethernet e de comunicação.
As principais características elétricas incluem:
| Parâmetro | Especificações |
|---|---|
| Material isolante | LCP (polímero de cristal líquido) |
| Classificação de inflamabilidade do isolante | UL94 V-0 |
| Cor do isolante | Negro |
| Material de contacto | Ligação de cobre |
| Revestimento de contacto | Ouro seletivo |
| Tipo de contacto | Estampado |
Oembalagens de fitapermite a montagem de alta velocidade, melhorando a eficiência de fabricação na produção de eletrônicos de grande volume.
A integraçãoTabela de soldaMelhora a estabilidade mecânica, assegurando a fixação segura ao PCB durante o funcionamento e a inserção repetida do cabo.
OFamília de tomadores modulares WR-MJoferece várias opções de configuração, incluindo:
Esta flexibilidade permite que os engenheiros adaptem o conector a uma ampla gama de projetos de dispositivos de rede.
- Não.
A: O634108149621é umuma tomada modular SMT RJ45 vertical de um único porto com uma configuração 8P8C, concebidos para sistemas Ethernet de categoria 3 e aplicações de rede compatíveis.
A: Não.634108149621 utiliza uma caixa de plástico sem blindagem, que é adequado para muitas aplicações Ethernet padrão onde não é necessária uma blindagem EMI adicional.
A: O conector utilizaTecnologia de montagem em superfície (SMT)e é fornecido emembalagens de fita, permitindo a montagem automática de pick-and-place na produção de PCB de grande volume.
