Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ISO,ROHS,REACH
Número do modelo: TM82440ANL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 800 unidades
Preço: $0.3-$0.82
Detalhes da embalagem: 800 unidades/carretel, 1CTN = 6 bobinas = 4800 unidades
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 4200K-PCS/Month
Série: |
Transformador LAN de nível industrial |
Número da peça: |
TM82440ANL |
Velocidade: |
1G Base-T |
Número de portas: |
Porta única |
Estilo de montagem: |
SMD/SMT |
Comprimento: |
15,1 (mm) |
largura: |
10 (mm) |
Altura: |
4 (mm) |
Série: |
Transformador LAN de nível industrial |
Número da peça: |
TM82440ANL |
Velocidade: |
1G Base-T |
Número de portas: |
Porta única |
Estilo de montagem: |
SMD/SMT |
Comprimento: |
15,1 (mm) |
largura: |
10 (mm) |
Altura: |
4 (mm) |

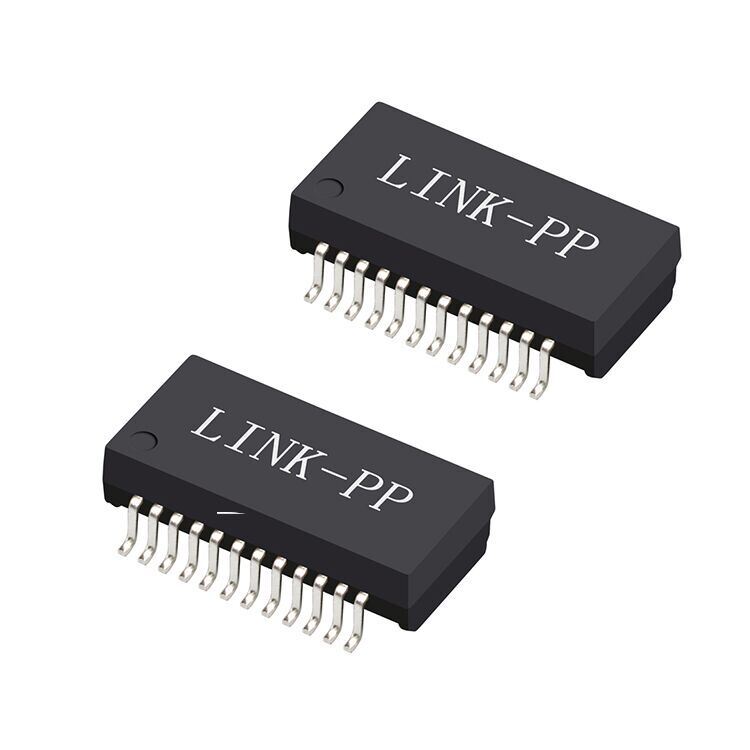

TM82440ANL LAN Transformer módulo de magnetismo Gigabit Ethernet de 1GBase-T Gigabit. Pacote SMT de 24 pinos com isolamento de 1500Vrms, baixa perda de inserção e faixa de operação de -40 °C a +85 °C.
| Parâmetro | Especificações |
|---|---|
| Número da parte | TM82440ANL |
| Velocidade Ethernet | 1000Base-T |
| Número de portos | Porto único |
| Tipo de embalagem | SMT de 24 pinos |
| Tipo de montagem | Montagem de superfície |
| Voltagem de isolamento | 1500 Vrms |
| Temperatura de funcionamento | -40°C a +85°C |
| Conformidade com a RoHS | - Sim, sim. |
OTM82440ANL Transformador LANé umMódulo de transformador Ethernet 1GBase-T de uma única portaconcebidos paraInterfaces Gigabit Ethernet PHYIsto.Módulo magnético LAN de 24 pinos montado na superfíciefornece isolamento de sinal confiável, excelente supressão de EMI e desempenho elétrico estável para redes Ethernet de alta velocidade.
Com umpegada industrial padrão, oTM82440ANLÉ compatível com muitos projetos comuns de transformadores Gigabit LAN, permitindo uma fácil integração de PCB e um design simplificado da interface Ethernet.
Concebido paraEquipamento industrial e de rede, o transformador funciona sobre umAmpla gama de temperaturas de -40°C a +85°C, tornando-o adequado para ambientes exigentes, como sistemas de automação industrial e infra-estruturas de comunicação.
| Parâmetro | Frequência / Condição | Especificações |
|---|---|---|
| OCL (indutância) | 100 kHz, 0,1 V, 8mA DC Bias | ≥ 350 μH |
| Relação de voltas (TX) | - Não. | 1CT: 1CT ± 5% |
| Relação de voltas (RX) | - Não. | 1CT: 1CT ± 5% |
| Indutância de fuga (LL) | - Não. | ≤ 0,4 μH |
| Resistência de corrente contínua (DCR) | - Não. | ≤ 1,2 Ω |
| Perda de inserção | 1 ¢ 100 MHz | ≤ -1 dB |
| Perda de retorno | 1 ¢ 40 MHz | ≥ 16 dB |
| Perda de retorno | 40 ¢ 100 MHz | ≥ 10 + 20 log ((f/80) dB |
| Transmissão | 30 MHz | ≥ -45 dB |
| Transmissão | 60 MHz | ≥ -40 dB |
| Transmissão | 100 MHz | ≥ -35 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 30 MHz | ≥ -40 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 60 MHz | ≥ -35 dB |
| Rejeição do modo diferencial para o modo comum (DCMR) | 100 MHz | ≥ -30 dB |
| Voltagem de isolamento (Hi-Pot) | - Não. | 1500 Vrs |
1. TM82440ANL desenhos eléctricos
2. TM82440ANL desenhos mecânicos
3. TM82440ANL desenho - pad layout
4. TM82440ANL Desenho - Perfil da solda de refluxo
OTM82440ANL Transformador Gigabit LANé amplamente utilizado em equipamentos de rede Ethernet, incluindo:
A sua gama de temperaturas industriais torna-o particularmente adequadoEquipamento de redes industriais e infraestrutura de comunicação.
1Para que é usado um transformador LAN?
Um transformador LAN fornece isolamento elétrico, correspondência de impedância e supressão de ruído entre o PHY Ethernet e o cabo de rede, garantindo uma transmissão de dados confiável em redes Ethernet.
2Que velocidade Ethernet suporta o TM82440ANL?
O TM82440ANL é projetado para aplicações Gigabit Ethernet 1GBase-T (1000Base-T).
3O TM82440ANL suporta ambientes industriais?
Sim, com um intervalo de temperatura de funcionamento de -40°C a +85°C, é adequado para equipamentos de rede industrial.
4Que tensão de isolamento fornece?
O transformador fornece isolamento de 1500 Vrms, satisfazendo os requisitos de segurança Ethernet e integridade do sinal.
