Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

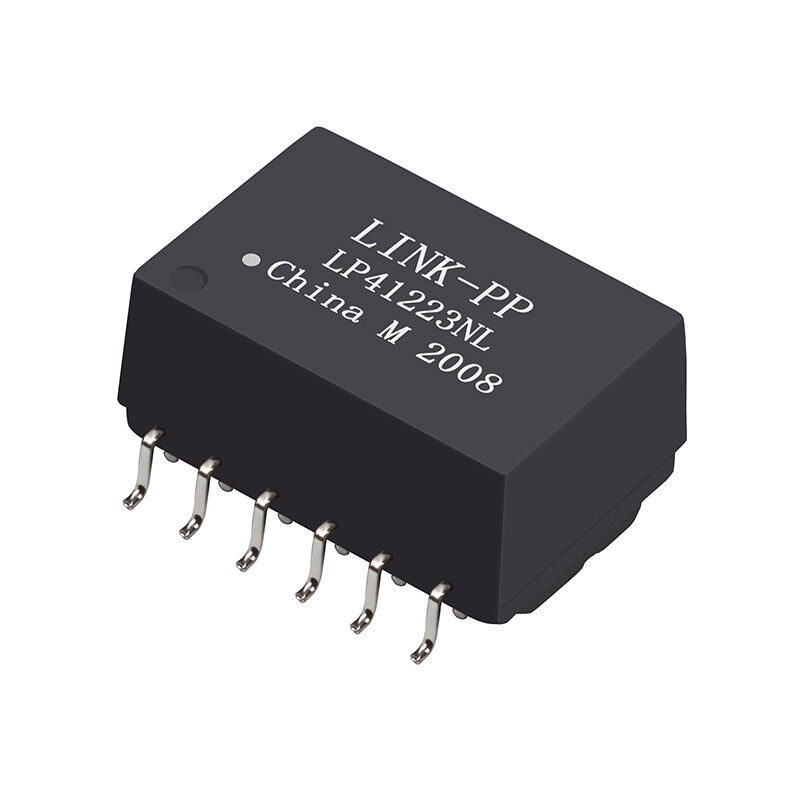

Número do modelo: LP41223NL
Documento: LP41223NL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 unidades
Preço: $0.35
Detalhes da embalagem: 50pcs/tray, 1200pcs/carton
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 5kk/mês
Série: |
PoE++ LAN Magnetics |
Número da peça: |
LP41223NL |
Tipo de pacote: |
12 pinos |
Comprimento: |
17 mm |
largura: |
15,1 mm (incluindo pinos) |
Altura: |
8,45mm |
Temperatura máxima de refluxo: |
250°C (5 segundos) |
Olá!-potenciômetro: |
2kVrms |
Taxa de dados: |
10/100BASE-TX |
Número de canais/portos: |
solteiro |
PoE: |
PoE++ |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
Série: |
PoE++ LAN Magnetics |
Número da peça: |
LP41223NL |
Tipo de pacote: |
12 pinos |
Comprimento: |
17 mm |
largura: |
15,1 mm (incluindo pinos) |
Altura: |
8,45mm |
Temperatura máxima de refluxo: |
250°C (5 segundos) |
Olá!-potenciômetro: |
2kVrms |
Taxa de dados: |
10/100BASE-TX |
Número de canais/portos: |
solteiro |
PoE: |
PoE++ |
Tipo de montagem: |
smt |
Turns Ratio: |
1:1 |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
é versátil e projetado para suportar uma ampla gama de aplicações de redeLINK-PP LP41223NL é um módulo de transformador magnético de porta única 10/100 BASE-T de alto desempenho, projetado especificamente para aplicações de próxima geração PoE++ (IEEE 802.3bt).
| P7–9, P12–10 | 1:1 ±2% |
|---|---|
| P4–6 : P9–7 | 2.2 Indutância em Circuito Aberto (OCL) |
| O design balanceado 1:1 garante o casamento de impedância adequado entre o PHY e o lado do cabo para sistemas 10/100/1000Base-T. | 2.2 Indutância em Circuito Aberto (OCL) |
Condição de Teste:
PinosOCL
| P7–9, P12–10 | 350µH Mínimo |
|---|---|
| Mantém desempenho estável de baixa frequência mesmo sob condições de polarização DC exigidas pela operação PoE++. | 2.3 Perda de Inserção |
Faixa de Frequência
| 0.5–100MHz | -1.0dB Máximo |
|---|---|
| Forte supressão de ruído de modo comum, crucial para sistemas PoE++ de alta potência. | 2.4 Perda de Retorno (Mínima) |
Faixa de Frequência
| 0.5–100MHz | -18 |
|---|---|
| 30–45MHz | -15 |
| 45–60MHz | -13 |
| 60–80MHz | -10 |
| O casamento de impedância otimizado reduz reflexos de sinal e melhora a estabilidade do link. | 2.5 Diafonia |
Faixa de Frequência
| 0.5–100MHz | -35dB Mínimo |
|---|---|
| Garante baixa interferência eletromagnética e sinalização diferencial estável. | 2.6 CMRR (Taxa de Rejeição de Modo Comum) |
Faixa de Frequência
| 0.5–100MHz | -33dB Mínimo |
|---|---|
| Forte supressão de ruído de modo comum, crucial para sistemas PoE++ de alta potência. | 2.7 Polaridade |
Os pinos
e 4 e 9 estão em fase.2.8 Hi-Pot (Primário para Secundário)
Projetado para requisitos PoE++ aumentados com:
Suporta aplicações IEEE 802.3bt de alta potência.2.10 Temperatura de Operação
0°C a +70°C: Adequado para ambientes comerciais e industriais padrão.
Desenho do Transformador LAN PoE++:
.4. Aplicações do Transformador LAN Ethernet PoE++
é versátil e projetado para suportar uma ampla gama de aplicações de rede:Equipamentos SOHO
