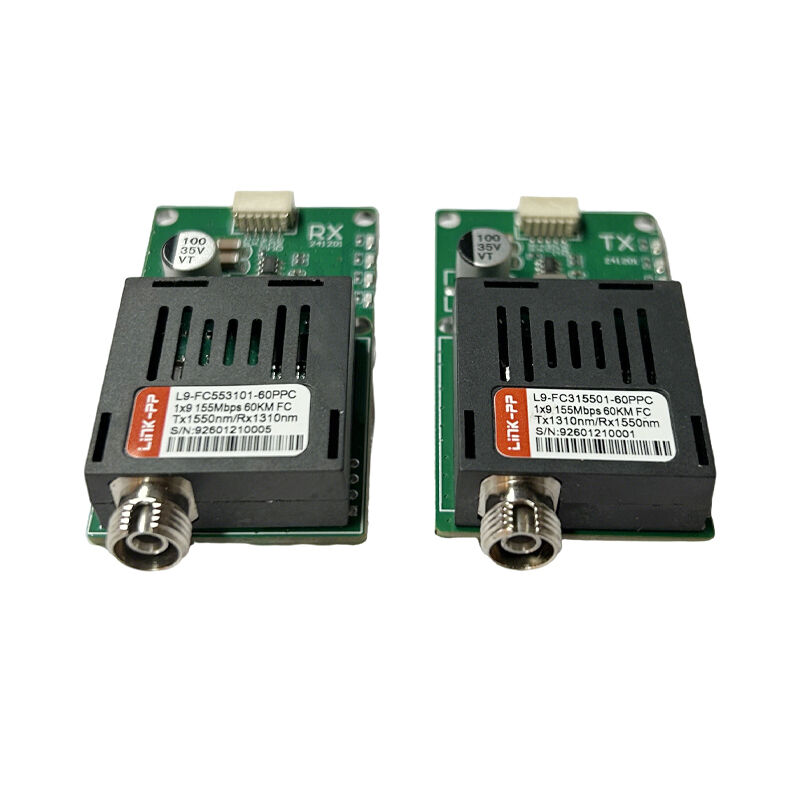

L9-FC553101-60PPC 155Mbps 1 × 9 FC Transceptor Tx1550nm/Rx1310nm


L9-FC553101-60PPC transceptor óptico 1 × 9 FC 155 Mbps, Tx 1550 nm / Rx 1310 nm, até 60 km (modo único), entrada DC 5.5 26V, interface TTL. Ruggedizado para ligações de ar / solo de UAV,Conversores de série industriais e aplicações SDH/STM-1Folha de dados e informações de encomenda.


155 Mbps 1×9 Transceptor Visão geral do produto

L9-FC553101-60PPCé um transceptor óptico bidirecional de fibra única, com fator de forma 1 × 9, concebido para155 MbpsComunicação óptica em série a longas distâncias.

O módulo utiliza umConector óptico FC, opera comTx 1550 nm / Rx 1310 nm, e suporta distâncias de transmissão deaté 60 kmsobre fibra de modo único.

Com umuma largura de tensão de entrada de CC de 5,526 Ve umInterface elétrica TTL, este transceptor é adequado para ligações ópticas UAV ar-terra, conversores TTL-à-fibra, sistemas de telemetria industrial e equipamentos de comunicação STM-1 / OC-3 legados.

Características fundamentais

• Modulo de transceptor óptico padrão da indústria de 1 × 9
• Taxa de dados:155 Mbps
• Transmissão bidirecional de fibra única
• comprimentos de onda ópticos:Tx 1550 nm / Rx 1310 nm
• Distância de transmissão:até 60 km(opção 80 km disponível)
• Conector óptico:FC
• Interface elétrica:Nível lógico TTL
• Voltagem de entrada larga:DC 5,5 V a 26 V
• Baixa latência, alta imunidade EMI
• Compatível com a RoHS
• Grau de temperatura industrial opcional para ambientes adversos

Especificações técnicas do transceptor de fibra de fibra de 60 km FC L9-FC553101-60PPC

1Características gerais

2Parâmetros ópticos

3Parâmetros elétricos

4Condições ambientais

5. Conformidade

Informações mecânicas

• Embalagem:Módulo 1 × 9 com buraco
• Instalação:Pinos de solda de PCB
• Dimensões mecânicas:Impressão industrial padrão 1 × 9
• Orientação:Layout de pinos fixos para fácil integração de PCB

(Desenho mecânico e impressão de PCB disponíveis mediante pedido.)

60 km 1x9 Transmissor Aplicações

• Sistemas de comunicação óptica ar-terra de UAV
• TTL para conversores de fibra óptica
• Linhas ópticas de dados de UAV e sistemas FPV
• Controle industrial e telemetria
• Comunicação em série através de fibras de longa distância
• STM-1 / OC-3 sistemas de telecomunicações legados

Notas de compatibilidade

• Fabrico a partir de fibras sintéticas
• Assegurar o acoplamento correto de comprimento de onda (Tx 1550 nm / Rx 1310 nm) na extremidade oposta
• Compatível com os níveis lógicos TTL padrão
• O conector FC deve corresponder ao tipo de cabo de fibra de acoplamento

L9-FC553101-60PPC Informações de encomenda

• Número da parte:L9-FC553101-60PPC
• Alcance padrão:60 km
• Alcance opcional:80 km
• Conector:FC
• Temperatura:Comercial ou Industrial (especificar no momento da encomenda)

Para folhas de dados, amostras, preços e suporte técnico, por favorContacte-nos- Não, agora.

Perguntas frequentes sobre o módulo L9-FC553101-60PPC TTL-to-Fiber

Q1: Para que é utilizado o L9-FC553101-60PPC?

R: É usado para transmissão óptica de TTL a fibra óptica de longa distância de 155 Mbps, comumente em comunicações UAV, telemetria industrial e sistemas de telecomunicações legados.

P2: Este módulo suporta sistemas de energia de UAV?

R: Sim. O módulo suporta uma ampla gama de tensão de entrada de 5,5 V/26 V DC, adequado para plataformas de veículos e UAV.

P3: Está disponível uma versão de 80 km?

R: Sim, uma versão de alcance alargado de 80 km está disponível mediante pedido.

Q2: Que fibra e conector ele usa?

A: Fibra monomodo (9/125 μm) com um conector óptico FC.
