Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L9-FC315501-60PPC
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: 12.98USD/PCS
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 5kk/mês
Interface óptica: |
conector do fc |
Interface elétrica: |
Lógica TTL |
Distância: |
≤60km |
Fator de forma: |
1x9 |
Taxa de dados: |
100M/155M |
Comprimento de onda: |
1310 nm TX / 1550 nm RX |
Interface óptica: |
conector do fc |
Interface elétrica: |
Lógica TTL |
Distância: |
≤60km |
Fator de forma: |
1x9 |
Taxa de dados: |
100M/155M |
Comprimento de onda: |
1310 nm TX / 1550 nm RX |

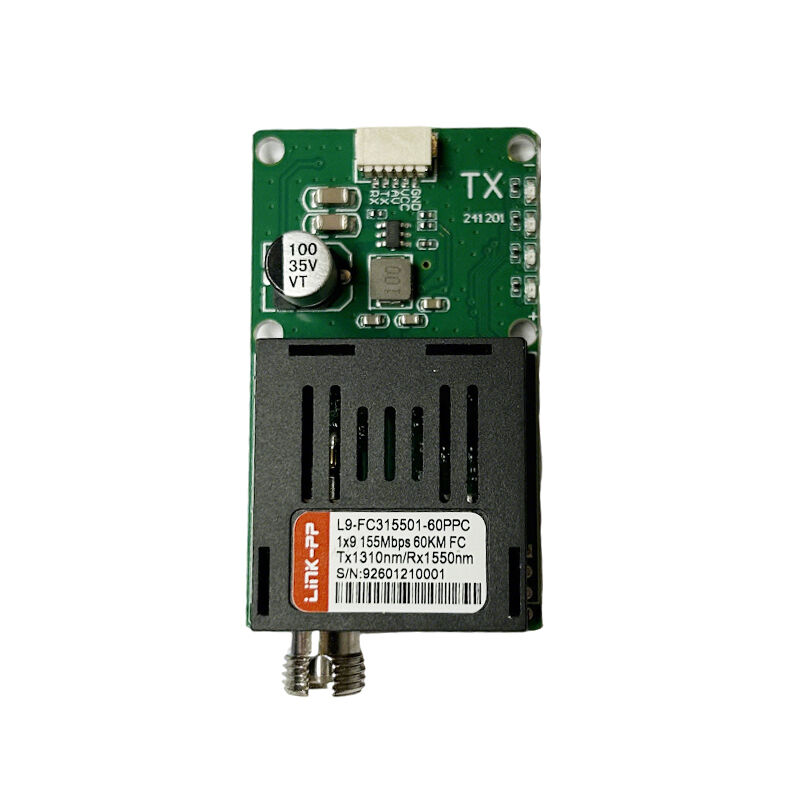

OL9-FC315501-60PPCé um sistema de alta performance1x9 módulo transceptor óptico TTLconcebidos paraComunicação por fibra óptica de longa distânciaemSistemas UAV ar-terra, controle industrial e ambientes eletromagnéticos adversos.
Este módulo suportaTransmissão de dados a 155 Mbps através de fibra de modo único até 60 km, comtensão de entrada de largura DC 5,526V,baixa latência, eforte imunidade ao IME, tornando-o ideal paratelemetria de drones, ligações ópticas céu-terra e redes de controlo remoto.
O L9-FC315501-60PPC funciona como umSistema de transmissor óptico emparelhado, constituídos por:Módulos de ponta A e ponta Bcom comprimentos de onda complementares.
| Fim | Função |
|---|---|
| A-End (aerotransportado / UAV) | TTL → Óptico (Tx 1550 nm / Rx 1310 nm) |
| B-End (estação terrestre) | Optical → TTL (Tx 1310 nm / Rx 1550 nm) |
A transmissão full-duplex através de uma fibra monomodo permite uma comunicação confiável e em tempo real até 60 km.
| Parâmetro | Min. | Tipico | Max. | Unidade |
|---|---|---|---|---|
| Comprimento de onda do transmissor | 1530 | 1550 | 1565 | nm |
| Comprimento de onda do receptor | 1260 | 1310 | 1360 | nm |
| Potência óptica de saída | -2 | +3 | +5 | dBm |
| Sensibilidade do receptor | - Não. | - Não. | - 34 anos. | dBm |
| Orçamento óptico | ≥ 32 | - Não. | - Não. | dB |
| Taxa de erro de bits (BER) | ≤ 1 × 10−12 |
| Parâmetro | Especificações |
|---|---|
| Interface elétrica | TTL |
| Nível lógico | 3.3V / 5V compatíveis |
| Tensão de alimentação | CC 5,5 26 V |
| Consumo de energia | ≤ 2,5 W |
| Proteção | Reversão da polaridade, sobretensão, protecção contra sobrevoltagem |
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | -40 ~ +85 °C |
| Temperatura de armazenamento | -40 ~ +85 °C |
| Fator de forma | 1x9 |
| Tipo de conector | FC |
| Habitação | De aço inoxidável |
| Instalação | PCB através de um buraco |
| Distância | Modelo recomendado |
|---|---|
| ≤ 20 km | 155M módulo de fibra TTL de 20 km |
| ≤ 40 km | 155M módulo de fibra TTL de 40 km |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M módulo de fibra TTL de 80 km |
P1: Este módulo pode ligar-se directamente às portas MCU ou FPGA TTL?
A interface TTL é totalmente compatível comMCU, FPGA, DSP e placas de controlo de voo.
P2: Pode funcionar em ambientes de alta EMI?
Sim, a transmissão de fibra forneceisolamento elétrico completo e imunidade EMI, ideal para UAV e ambientes industriais.
P3: Suporta transmissão bidirecional?
Comunicação óptica duplex completa através de fibra mono-modo.
