Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: AGST5009B
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400pcs
Preço: $0.2-$0.9
Detalhes da embalagem: Caixa e bobina
Tempo de entrega: Navios no prazo de 1 a 2 semanas
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 3kk/mês
Número da peça: |
AGST5009B |
Tipo de transformador: |
Transformador Ethernet 2.5GBASE-T |
Turns Ratio: |
1CT: 1CT |
Tensão de isolamento: |
1500 Vac |
Estilo de montagem: |
SMD (dispositivo de montagem na superfície) |
Configuração da porta: |
Porta única |
Temperatura operacional: |
0 °C ao °C +70 |
RoHS e sem halogênio: |
Sim |
Número da peça: |
AGST5009B |
Tipo de transformador: |
Transformador Ethernet 2.5GBASE-T |
Turns Ratio: |
1CT: 1CT |
Tensão de isolamento: |
1500 Vac |
Estilo de montagem: |
SMD (dispositivo de montagem na superfície) |
Configuração da porta: |
Porta única |
Temperatura operacional: |
0 °C ao °C +70 |
RoHS e sem halogênio: |
Sim |
749020011A Transformador WE-LAN LAN para aplicações SMT RJ45 1000Base-T, com isolamento de 1500V, indutividade de 350μH, CMRR melhorado e faixa de temperatura industrial de 40°C a +85°C.Ideal para Ethernet industrial, roteadores, switches, câmaras IP e dispositivos IoT.

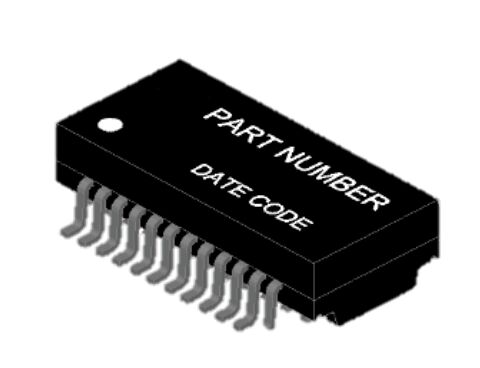

OO módulo magnético AGST5009B 2.5G é umum módulo de transformador SMD Ethernet de porta única, concebido para2Aplicações.5GBASE-T (IEEE 802.3bz).Excelente integridade do sinal, baixa perda de inserção, alta tensão de isolamento e supressão EMI confiável, o AGST5009B é otimizado para2.5G switches Ethernet comerciais e industriais e equipamentos de rede de consumo de grande volume.
Complena interoperabilidade PHY,Conformidade RoHS e sem halogênio, eA AGST5009B oferece umasolução magnética robusta e econômica para a próxima geraçãoDesenhos Ethernet multi-gigabit.
| Ponto | Descrição |
|---|---|
| Número da parte | AGST5009B |
| Tipo de produto | 2Módulo magnético.5G |
| Velocidade | 2.5GBASE-T |
| Portos | Solteiro |
| Instalação | SMD |
| Pacote | Tape & Reel |
| RoHS | - Sim, sim. |
| Parâmetro | Condições de ensaio | Valor | Unidade |
|---|---|---|---|
| Indutividade do lado dos meios | @100 kHz, 0,1 Vrms | 180 minutos | μH |
| Perda de inserção | 1 ‰ 100 MHz | ¥0,5 máximo | dB |
| Perda de inserção | 125 MHz | ¥1,0 máximo | dB |
| Perda de retorno | 1 ̊40 MHz | 20 minutos | dB |
| Perda de retorno | 40 < f ≤ 125 MHz | 20 10 log10 f/40) | dB |
| Transmissão | 1 ‰ 100 MHz | 30 minutos | dB |
| Voltagem de isolamento | 60 s | 1500 | VAC |
| Temperatura de funcionamento | - Não. | 0 a +70 | °C |
O AGST5009B foi concebido para atenderexigências rigorosas de integridade do sinal e de desempenho do EMI deIEEE 802.3bz, assegurandoDiagramas de olhos limpos, baixo jitter e transmissão estável de dados 2.5G.
Comalta perda de retorno e forte rejeição de ruído de modo comum, este módulo magnético reduz eficazmenteA utilização de um sistema de transmissão por cabo sem interferência eletromagnética (EMI) é ideal para:Dispositivos de PCB densos e sistemas Ethernet de alta velocidade.
AGST5009B étotalmente compatível com todos os principais fornecedores de Ethernet PHY, incluindo:
Broadcom
Marvell
Realtek
TI
Microchip
GarantirInteroperabilidade plug-and-play e validação de hardware simplificada.
Compatível com a RoHS e livre de halogênio
Nível de sensibilidade à umidade MSL 1
Compatível com refluxo a altas temperaturas (245°C)
Embalagens de fita e bobina para montagem automática SMT
1. J-STD-002: Soldurabilidade a 245°C Profil de refluxo
2. J-STD-020: Nível de sensibilidade à humidade 1
3. J-STD-075: R7, 245°C Máximo através de refluxo
4Material do cabeçalho: DAP (ftalato de dialílio), classificado UL 94V-0
5Quadro de chumbo: liga de cobre
