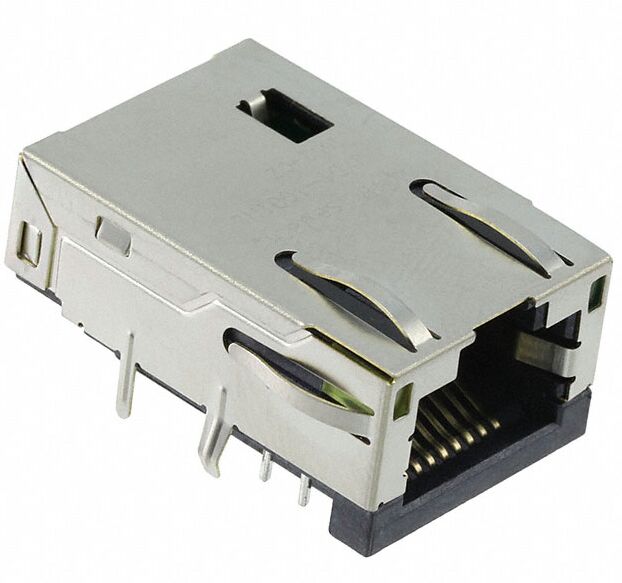

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole Para 100BASE-TX
JXD1-1001NL — RJ45 blindado 1×1 para 100BASE-TX com transformador 1CT:1CT, isolamento de 2250 VDC, montagem through-hole, contatos de ouro seletivo. Ideal para interfaces industriais de Ethernet e telecomunicações.
Especificações Técnicas
Especificações Gerais
| Parâmetro |
Especificação |
| Número do produto |
JXD1-1001NL |
| Descrição |
Conector RJ45 1×1, transformador integrado (1:1), 100BASE-TX |
| Nº de portas / canais |
1 × 1 |
| Taxa de dados |
aplicações Ethernet 100BASE-TX (100 Mbps) |
| Relação de espiras |
1CT : 1CT (1 : 1) |
| Isolamento (lado PHY para lado da linha) |
2250 VDC |
| Estilo de montagem |
Through-Hole |
| Temperatura de operação |
-40 °C a +85 °C |
| Temperatura de armazenamento |
-40 °C a +85 °C |
| RoHS |
Sim |
Especificações de Materiais e Revestimento
| Item |
Material / Revestimento |
| Carcaça |
Termoplástico, preto, UL94 V-0 |
| Blindagem |
Latão, revestimento de níquel |
| Contatos |
Liga de cobre |
| Revestimento do contato |
Ouro seletivo na área de contato (mín. 6 µin) |
A folha de dados especifica um revestimento mínimo de 6 micro-polegadas de ouro nas áreas de contato.
Especificações Mecânicas
| Dimensão |
Valor (típico) |
| Comprimento total (incluindo trava) |
≈ 26,06 mm (1,026 pol) |
| Largura total |
≈ 17,58 mm (0,692 pol) |
| Altura total |
≈ 8,78 mm (0,346 pol) |
Consulte o desenho mecânico do fornecedor para o layout completo dos pinos e tolerâncias dimensionais ao criar a pegada da PCB.
Especificações Elétricas
| Parâmetro |
Especificação |
| Perda de inserção |
(conforme folha de dados típica para links de 100 MHz) |
| Perda de retorno (mínimos de banda de exemplo) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Crosstalk / NEXT |
≥ -30 dB (1-100 MHz) típico (valores da folha de dados) |
| Atenuação de modo comum / CMRR |
Especificado conforme folha de dados (meta de projeto para transformador LAN) |
| Hipot / Suporte |
2250 VDC (PHY para linha) |
Visão Geral do Produto
Conector RJ45 blindado compacto e robusto com transformador 1CT:1CT integrado, projetado para aplicações 100BASE-TX. Classificado para faixas de temperatura industrial e montagem through-hole soldável por onda — adequado para roteadores embarcados, switches, controladores industriais e equipamentos de telecomunicações.
Conector RJ45 blindado through-hole com transformador LAN integrado (1CT:1CT), isolamento de 2250 VDC, contatos banhados a ouro seletivo e faixa de operação de -40 °C a +85 °C.
Principais Recursos e Benefícios
- Transformador LAN integrado (1:1) reduz o BOM e simplifica o projeto de magnetismo.
- Alto isolamento (2250 VDC) entre PHY e linha para segurança e confiabilidade.
- Pacote through-hole recomendado para soldagem por onda — robusto para dispositivos de campo.
- Ampla faixa de temperatura (-40 a +85 °C) para aplicações industriais e externas.
- Contatos banhados a ouro seletivo garantem baixa resistência de contato e longa vida útil.
- Corpo blindado com blindagem de latão niquelado melhora o desempenho EMI/EMC.
Documentação Técnica
Esquemas JXD1-1001NL
Dimensões JXD1-1001NL
Layout de PCB Recomendado JXD1-1001NL
Perguntas Frequentes
P1: Para que serve o JXD1-1001NL?
As alternativas compatíveis geralmente incluem O JXD1-1001NL é um
conector RJ45 blindado 1×1 com transformador LAN integrado, projetado para
aplicações Ethernet 100BASE-TX. É comumente usado em:
- Dispositivos Ethernet industriais
- Roteadores e gateways embarcados
- Switches de rede
- Módulos de interface de telecomunicações
- Equipamentos de automação e controle
Seu
alto isolamento (2250 VDC) e
ampla faixa de temperatura operacional (-40 °C a +85 °C) o tornam adequado para redes industriais e de ambientes hostis.
P2: O JXD1-1001NL inclui magnetismo integrado?
As alternativas compatíveis geralmente incluem Sim. O JXD1-1001NL possui um transformador LAN embutido com relação de espiras 1CT:1CT, eliminando a necessidade de magnetismo externo e simplificando o projeto da PCB, ao mesmo tempo que melhora a integridade do sinal.
P3: O JXD1-1001NL é adequado para aplicações PoE?
As alternativas compatíveis geralmente incluem Não. O JXD1-1001NL é projetado para interfaces Ethernet não-PoE. Para projetos Power over Ethernet (PoE), um conector RJ45 classificado para PoE com magnetismo e capacidade de corrente reforçados deve ser selecionado.
P4: Qual é a taxa de dados máxima suportada?
As alternativas compatíveis geralmente incluem O conector suporta aplicações Ethernet 100BASE-TX (100 Mbps). Ele não é projetado para Gigabit (1000BASE-T) ou padrões Ethernet de maior velocidade.
P5: Qual é a faixa de temperatura de operação?
As alternativas compatíveis geralmente incluem O JXD1-1001NL opera de forma confiável de -40 °C a +85 °C, tornando-o adequado para aplicações industriais, externas e de alta confiabilidade
P6: Que tipo de montagem em PCB o JXD1-1001NL utiliza?
As alternativas compatíveis geralmente incluem Ele utiliza montagem through-hole e é recomendado para processos de soldagem por onda, proporcionando excelente resistência mecânica e durabilidade para projetos de hardware industrial.
P7: Qual tensão de isolamento o JXD1-1001NL fornece?
As alternativas compatíveis geralmente incluem O conector fornece isolamento de 2250 VDC entre o lado PHY e o lado da linha, garantindo segurança elétrica e conformidade regulatória em equipamentos Ethernet industriais.
P8: O JXD1-1001NL está em conformidade com os padrões da indústria?
As alternativas compatíveis geralmente incluem Sim. Ele está em conformidade com IEEE 802.3u (100BASE-TX) e padrões ambientais RoHS, e sua cavidade RJ45 está em conformidade com os requisitos da FCC Parte 68.
P9: O JXD1-1001NL é considerado um conector RJ45 de baixo perfil?
As alternativas compatíveis geralmente incluem Não. Com uma altura de aproximadamente 8,78 mm, o JXD1-1001NL é classificado como um conector RJ45 compacto de perfil médio, adequado para layouts de PCB com espaço limitado mas não categorizado como ultra-baixo perfil.
P10: Qual processo de soldagem é recomendado?
As alternativas compatíveis geralmente incluem A peça é recomendada para soldagem por onda, com uma temperatura máxima de pico de solda de 260 °C por até 10 segundos. Isso garante juntas de solda confiáveis e evita danos térmicos.
P11: Quais materiais são usados no JXD1-1001NL?
As alternativas compatíveis geralmente incluem
- termoplástico classificado UL94 V-0 (preto)Blindagem:
- Latão com revestimento de níquelContatos:
- Liga de cobre com revestimento de ouro seletivo (≥6 µin)
Isso garante
excelente durabilidade mecânica, proteção EMI e desempenho elétrico
.
R:
As alternativas compatíveis geralmente incluem totalmente compatível com RoHS, adequado para mercados com regulamentação ambiental, incluindo a UE e a América do Norte.
P13: Quais opções de embalagem estão disponíveis?
R:
As alternativas compatíveis geralmente incluem saco antiestático individual + bandeja protetora + caixa externa. Opções de embalagem a granel podem estar disponíveis para pedidos de alto volume.
P14: O JXD1-1001NL ainda está em produção?
R:
As alternativas compatíveis geralmente incluem EOL (End of Life). Para novos projetos, recomendamos selecionar alternativas compatíveis pino a pino para garantir estabilidade de fornecimento a longo prazo.
P15: Quais são as alternativas recomendadas para o JXD1-1001NL?
R:
As alternativas compatíveis geralmente incluem conectores RJ45 1×1 com magnetismo integrado, suporte 100BASE-TX, montagem through-hole e isolamento de 2250 VDC. Entre em contato com nossa equipe de engenharia para recomendações de substituição direta.
