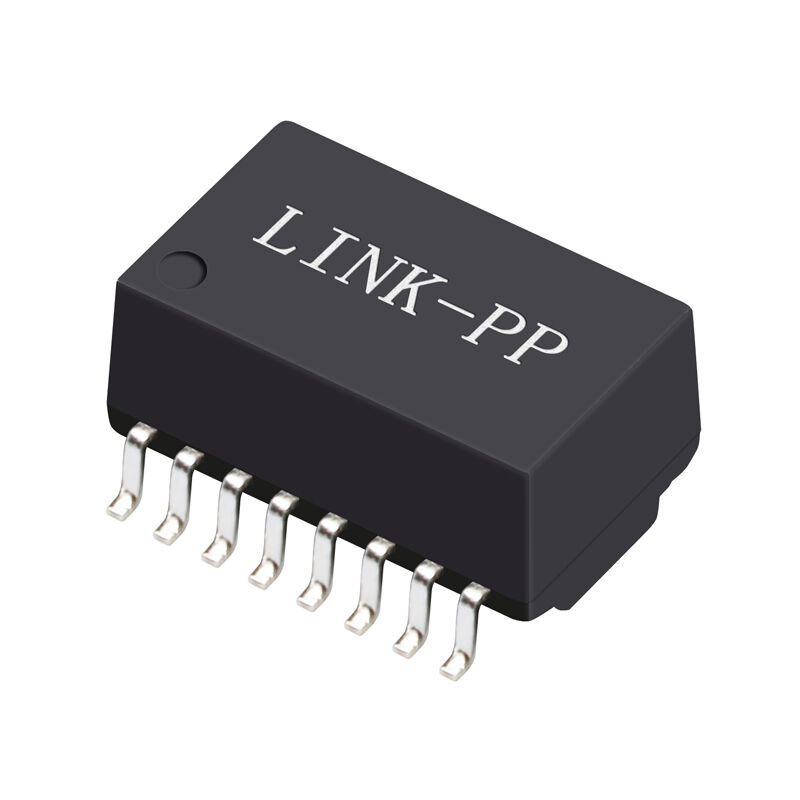

S16037G 10/100Base‑T Módulo Transformador Ethernet SMD-16P 350µH OCL


S16037G é um transformador Ethernet SMD 10/100Base-T com 350µH OCL, relação de voltas 1:1, isolamento de 1,5kVrms, em conformidade com RoHS. Ideal para projetos Fast Ethernet.


Visão Geral do Transformador LAN S16037G


em conformidade com os padrões, oferecendo 350 µH OCL, baixa perda de inserção e alto isolamento em um espaço compacto. É adequado para aplicações Fast Ethernet que exigem integridade de sinal confiável, conformidade com RoHS e compatibilidade com os principais projetos PHY Fast Ethernet. é um módulo transformador magnético LAN 10/100Base‑T compacto, projetado para isolamento e condicionamento de sinal Fast Ethernet. Ele integra magnéticos de transmissão (TX) e recepção (RX) em uma relação de voltas 1:1, atendendo aos requisitos Fast Ethernet para aplicações 10BASE‑T e 100BASE‑TX.

Com 350 µH OCL mínimo a 8 mA de polarização, baixa perda de inserção e isolamento Hi‑Pot de 1,5 kVrms robusto, o S16037G garante transmissão de dados estável, desempenho EMI aprimorado e confiabilidade a longo prazo em projetos com espaço limitado. O dispositivo é fornecido em um pacote SMD de 16 pinos (12,8 × 6,9 mm) e está totalmente em conformidade com RoHS e livre de halogênio.


Principais Características do Transformador SMD S16037G 10/100Base‑T

• Suporta Ethernet 10/100Base‑T (IEEE 802.3 / 802.3u)
• Relação de voltas TX/RX 1:1 para acoplamento de sinal balanceado
• 350 µH OCL mínimo @ 100 kHz, 0,1 V, com polarização DC de 8 mA
• Baixa perda de inserção: −1,15 dB máx. (0,3–100 MHz)
• Alta tensão de isolamento: 1500 Vrms Hi‑Pot
• Pacote SMD‑16P compacto para montagem automatizada
• Em conformidade com RoHS e livre de halogênioEspecificações Elétricas (@ 25 °C)

Parâmetro

 Folha de DadosS16037G Datasheet-SCHEMATICS

S16037G Datasheet-Mechanicals

Desempenho da Integridade do Sinal

Perda de Retorno (dB Mín)

Frequência

Frequência

Frequência

 Parâmetro

Temperatura de Operação:

• 0 °C a +70 °CTemperatura de Armazenamento:
• −0 °C a +85 °CConformidade:
• RoHS, Livre de HalogênioPadrões e Notas de Projeto do Transformador LAN 10/100Base‑T

Projetado para atender aos requisitos

1. IEEE 802.3 / 802.3u Fast Ethernet350 µH OCL a 8 mA de polarização suporta linha de base estável e distorção reduzida
2. Otimizado para baixa EMI e desempenho de link confiável em cabos de cobre de par trançado
3. FAQ

P1: O que é OCL em magnéticos 10/100Base-T?

OCL (Indutância de Circuito Aberto)

descreve a indutância do primário do transformador quando o secundário está aberto. Em projetos Ethernet 10/100Base-T, OCL adequado é fundamental para manter a integridade do sinal em baixas frequências.Para S16037G, um
OCL mínimo de 350 µH a 8 mA de polarização DC ajuda a:Evitar a deriva da linha de base em sinais codificados MLT-3


• Manter o desempenho estável do link em cabos de cobre longos
• Atender aos requisitos de perda de retorno e distorção da IEEE 802.3u
• OCL insuficiente pode resultar em aumento de jitter, erros de pacote ou instabilidade do link, especialmente em ambientes ruidosos.


P2: O S16037G pode substituir os transformadores Fast Ethernet Pulse ou Halo?


Sim.

O S16037G pode ser usado como um substituto funcional para muitos módulos transformadores Ethernet Pulse e Halo 10/100Base-Tџь com especificações elétricas semelhantes.Ao avaliar a compatibilidade de substituição, os projetistas devem verificar:
Correspondência da


• relação de voltas (1:1)Classificação de
• OCL comparável (≥350 µH)Tipo de pacote e pinagem equivalentes (SMD-16P)
• Tensão de isolamento e limites de perda de inserçãoO S16037G atende aos principais requisitos elétricos da IEEE 802.3u comumente especificados para magnéticos Fast Ethernet, tornando-o adequado para substituição direta ou quase direta em muitos projetos.
• 10/100Base-T vs 1000Base-T Magnetics: Principais Diferenças


Embora ambos sejam componentes magnéticos Ethernet, os transformadores


10/100Base-T


e 1000Base-T são projetados para diferentes requisitos de sinalização e desempenho.Magnéticos 10/100Base-TSuportam taxas de dados de


10 Mbps e 100 Mbps

• Exigem maior sinalização de par único por canalMenores requisitos de largura de banda e crosstalk
• Valores de OCL em torno de 350 µH
• são suficientes
• Comumente usados em projetos sensíveis a custos e embarcadosMagnéticos 1000Base-TSuportam taxas de dados de
• 1 Gbps

em quatro pares trançados

• Exigem maior perda de retorno, crosstalk e desempenho DCMRFrequentemente apresentam
• chokes de modo comum integradosMaior complexidade e controle de impedância mais rigorosoUsados em switches, roteadores e equipamentos LAN de alto desempenho
• A seleção do tipo de magnético correto garante a conformidade com os padrões IEEE e evita problemas de integridade do sinal durante a operação do PHY Ethernet.Resumo do transformador Ethernet SMD S16037G 10/100Base-T
• O
• S16037G


é um


transformador Ethernet SMD 10/100Base-T


em conformidade com os padrões, oferecendo 350 µH OCL, baixa perda de inserção e alto isolamento em um espaço compacto. É adequado para aplicações Fast Ethernet que exigem integridade de sinal confiável, conformidade com RoHS e compatibilidade com os principais projetos PHY Fast Ethernet.
