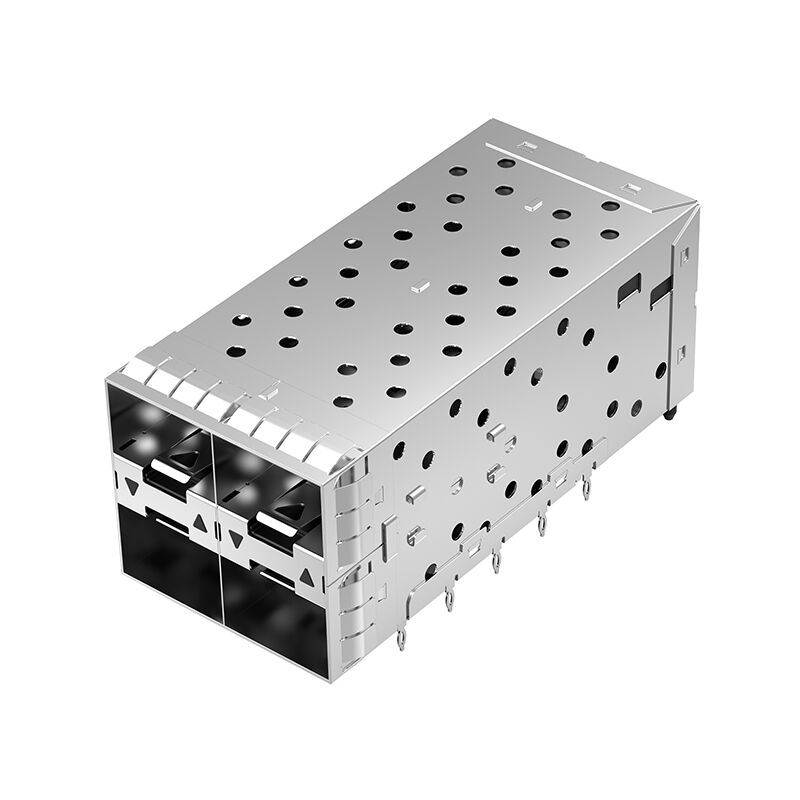

LP22BC01301 SFP+ 2x2 conector de gaiola com tubo de luz externo


LINK-PP LP22BC01301 SFP+ 2x2 Cage Connector com tubo de luz externo. Press-fit, ângulo reto, 4 portas, -40 a 85 ° C, embalagem em bandeja. Ideal para data center e rede.


• A integridade do sinal de alta velocidade é assegurada através de gaiolas de cobre niqueladas e contatos dourados
• Visualização do estado do LED suportada por um tubo de luz interno/externo
• A montagem em ângulo reto do press-fit simplifica a montagem de PCB e reduz o retrabalho
• A embalagem em bandeja garante uma manipulação segura durante a produção em massa
• Suporta uma operação fiável numa ampla gama de temperaturas industriais (-40°C a 85°C)

LP22BC01301 SFP+ 2x2 conector de gaiola Descrição:

OLP22BC01301 SFP+ 2x2 conector de gaiolaO LINK-PP é um conector I/O de alta qualidade e ligável, concebido paraequipamento de rede de alta velocidade, switches empresariais e aplicações de data center. Com umMatriz de porta 2x2eIntegração de tubos de luz externos, esta gaiola garanteintegridade robusta do sinal, contenção EMI confiável e acoplamento seguro do módulo SFP +.

Projetado paraDesigners de PCB, engenheiros de rede e equipas de aquisição OEM, ofereceInstalação através de um buraco de pressão, conformidade com os requisitos de alta temperatura e embalagem em bandeja para facilitar a montagem.

Características fundamentais

1Tipo de entrada/saída ligável:Conjunto de gaiolas com conector SFP+ integrado

2Configuração da porta:Matriz 2x2, 4 portas

3Posições:Posições padrão SFP+ 80

4- Luz-pipa:Para os indicadores LED, incluído o tubo de luz externo e interno

5- EMI Containment:O projeto da gaiola fornece blindagem EMI

6. Selada:Não especificado (protecção típica do conjunto de gaiolas SFP+)

7Taxa de transferência:Suporta velocidades SFP+ de até 1016 Gb/s

8Temperatura de funcionamento:-40 ∼ 85°C

9. Instalação de PCB:Perfurador, press-fit, ângulo reto

10- Material de armazenamento:LCP de alta temperatura, UL94 V-0

11Material da gaiola:Liga de cobre, revestida com níquel, de espessura 0,25 mm

12Contactos:Bronze de fósforo, espessura de 0,20 mm, revestimento de ouro de 15 μm na área de acasalamento

13Primavera:Aço inoxidável, espessura 0,20 mm

14Dimensões:

• Altura: 25,53 mm / 1,005 em
• Comprimento: 63,25 mm / 2,490 in
• Largura: 29,00 mm / 1,142 in

Material e especificações eléctricas

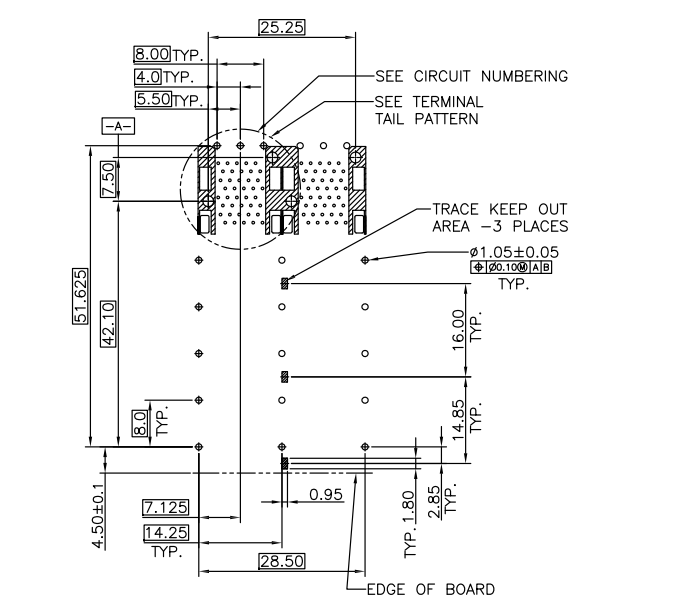

LP22BC01301 Ficha de dados - Layout recomendado de PCB

Detalhes mecânicos e de configuração da jaula LP22BC01301 2x2 SFP+

• Tipo de gaiolas:2x2 SFP+ empilhados
• Fator de forma:Padrão SFP+
• Estilo Lightpipe:Interior e exterior, policarbonato transparente
• Tipo de montagem:ângulo reto, através de um buraco
• Material da gaiola:De teor, em peso, de aço inoxidável
• Espessura de PCB Recomendada:1.5 mm
• Compatível com dissipadores de calor:Não especificado

Aplicações de montagem de gaiolas SFP+

• Transceptores 10G SFP+
• Comutadores Ethernet Enterprise e Carrier
• Servidores e equipamento de armazenamento
• Redes de comunicação de dados de alta velocidade

Perguntas frequentes sobre LP22BC01301 SFP+ conector de gaiola

P1: Este conjunto de gaiolas pode suportar módulos SFP28 de 25 Gb/s?

R: Este modelo é otimizado para velocidades SFP+ de até 16 Gb/s. A compatibilidade com SFP28 requer verificação.

P2: O tubo de luz é compatível com os LEDs padrão SFP+?

R: Sim, o tubo de luz interno e externo incluído suporta indicadores LED padrão.

Q3: Qual é a faixa de temperatura de funcionamento?

A: A gaiola suporta -40°C a 85°C.

P4: A embalagem em bandeja está disponível para produção em massa?

R: Sim, o LP22BC01301 é fornecido em embalagens de bandeja adequadas para montagem automatizada.
