Detalhes do produto
Lugar de origem: Guangdong,China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: S16503G
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Estoque
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 3kk/mês
Especificação: |
749013010 |
Número da peça: |
LP2019ANL |
Interface: |
Potência 10/100Mbps |
Família: |
Transformador de telecomunicações |
Alfinetes: |
16PINs |
Amostras: |
Disponível gratuitamente |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Folha de dados |
Especificação: |
749013010 |
Número da peça: |
LP2019ANL |
Interface: |
Potência 10/100Mbps |
Família: |
Transformador de telecomunicações |
Alfinetes: |
16PINs |
Amostras: |
Disponível gratuitamente |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Folha de dados |

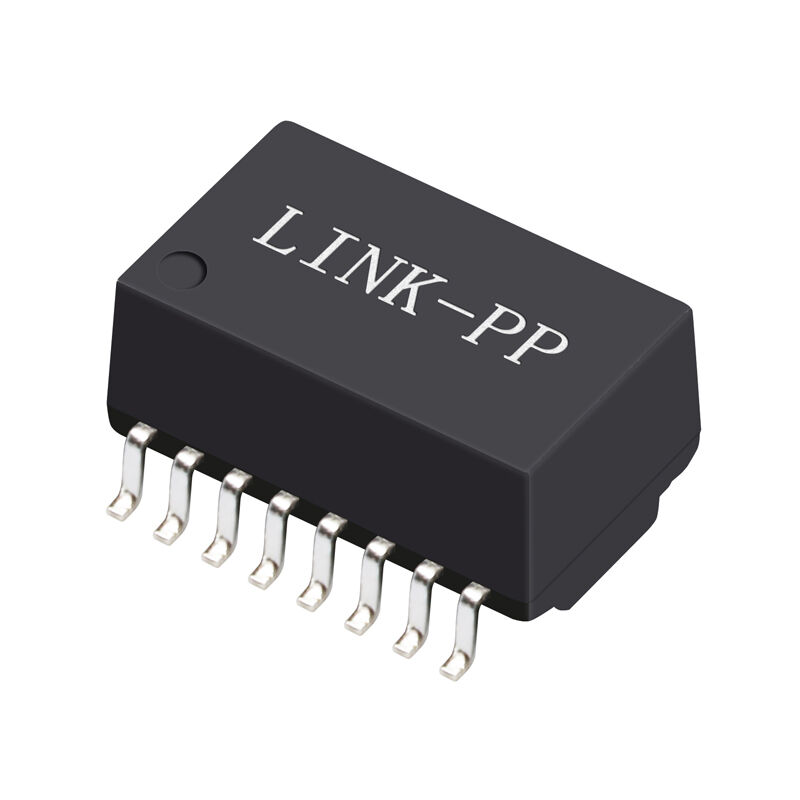

Transformador de Isolamento Magnético LAN S16503Gprojetado para aplicações Fast Ethernet (10/100BASE-TX). Apresentando uma relação de espiras de 1:1, baixa perda de inserção, robusto isolamento de 1500VAC, e forte rejeição de crosstalk/modo comum, o S16503G garante um desempenho estável e resiliente a ruído na interface Ethernet PHY. Seu compacto pacote SMD e características elétricas padrão da indústria o tornam ideal para portas de rede RJ45, switches Ethernet, roteadores, gateways IoT industriais e placas de infraestrutura de comunicação. Disponível em fontes confiáveis, incluindo EASTEVER, JWD e CND-tek, com distribuição global e embalagem em rolo para montagem de alto volume. Projetado para redes compatíveis com IEEE 802.3 e otimizado para fluxos de trabalho modernos de montagem de PCB.
| Parâmetro | Especificação |
|---|---|
| Número do Modelo | S16503G |
| Tipo de Produto | Magnetismo LAN Ethernet / Transformador de Isolamento |
| Padrão Ethernet Suportado | IEEE 802.3 10/100BASE-TX |
| Relação de Espiras (Tx / Rx) | 1CT : 1CT ±5% |
| Indutância de Circuito Aberto (OCL) | ≥ 350 µH @ 100 kHz, 0.1 V, 8 mA de polarização DC |
| Indutância de Fuga | ≤ 0.5 µH @ 100 kHz, 0.1 V |
| Resistência DC (DCR) | ≤ 1.4 Ω |
| Perda de Inserção | ≤ -1.1 dB @ 1–100 MHz |
| Perda de Retorno | ≥ -18 dB (1–30 MHz)≥ -12 dB (30–80 MHz) |
| Crosstalk | ≥ -30 dB @ 1–100 MHz |
| Rejeição de Modo Comum (CMR) | ≥ -30 dB @ 1–100 MHz |
| Tensão de Isolamento (Hi-Pot) | 1500 VAC, 60 s, 1 mA |
| Faixa de Temperatura de Operação | 0 °C a +70 °C |
| Faixa de Temperatura de Armazenamento | -20 °C a +125 °C |
| Tipo de Montagem | Dispositivo de Montagem em Superfície (SMD) |
| Conformidade | Compatível com RoHS |
✅ Equipamentos de Rede Ethernet: Switches, roteadores, firewalls
✅ Sistemas Embarcados: SBCs, controladores industriais
✅ Dispositivos de Consumo e Vigilância: Câmeras IP, smart TVs, set-top boxes
✅ Equipamentos de Telecomunicações e Comunicação: Terminais EPON/GPON, microcélulas de estação base
