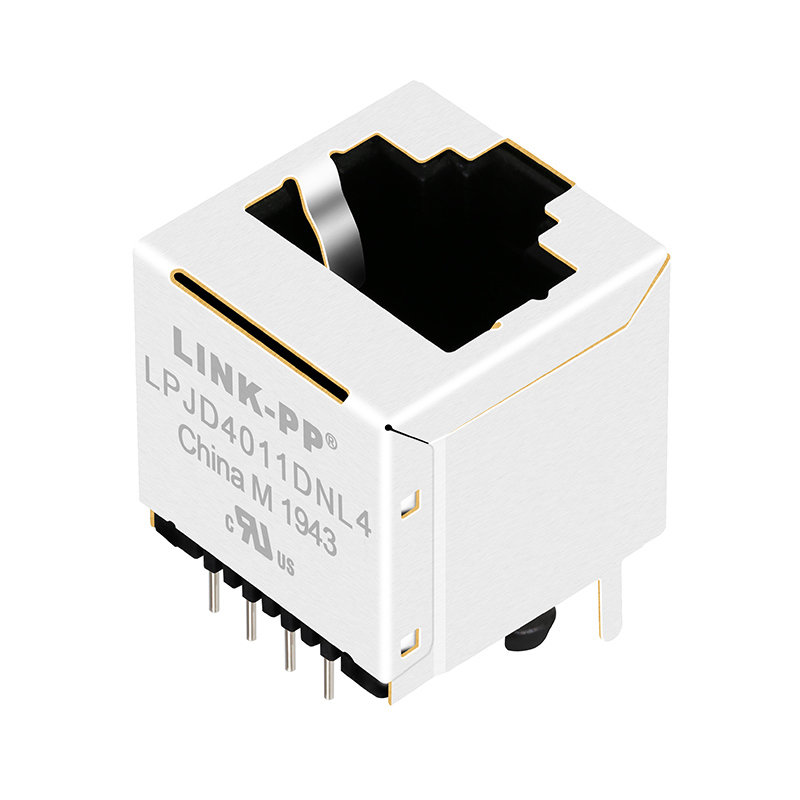

LPJD4011DNL4 IR Reflow Vertical RJ45 Jack Com Magnéticos 10/100Base-T

LPJD4011DNL4 THR Conector vertical RJ45 Visão geral

LPJD4011DNL4 é um conector RJ45 vertical desenvolvido pela LINK-PP INT'L TECHNOLOGY CO., LIMITED, que é essencialmente posicionado como um conector de refluxo através de buracos (THR) com componentes magnéticos 10/100.É adaptado a cenários Ethernet, suportando taxa de transmissão 10/100 Base-T, e adota um design de porta 1x1. A configuração de contato é 8P8C (conforme ao padrão de interface Ethernet RJ45),e é um tipo não PoE (Power over Ethernet)A porta possui 4 núcleos magnéticos incorporados e o ângulo de montagem do PCB é de tipo de entrada superior, que pode satisfazer os requisitos de interface dos dispositivos convencionais de rede local (LAN).

LPJD4011DNL4 Especificações elétricas

Especificações do refluxo THR:

• Fase de pré-aquecimento:Intervalo de temperatura (TA-TB): 150-200°C; Intervalo de tempo (T1-T2): 60-180 segundos.
• Fase de temperatura de retenção:Temperatura de retenção: 217°C; Tempo de retenção (TL): 60-150 segundos.
• Fase de temperatura máxima:Temperatura máxima de pico (TP): 250 (+0/-5) °C; Tempo máximo de temperatura máxima (TP): 5 segundos.
• Requisitos adicionais:A taxa média máxima de aquecimento é de 3°C/s; a taxa média máxima de arrefecimento é de 6°C/s. O tempo máximo entre 25°C e a saída do produto do forno é de 6 minutos.

Características mecânicas e materiais

Composição do material

1. Habitação:Feito de material termoplástico PA46 + 30% fibra de vidro (G.F.), conforme com a classificação de inflamabilidade UL94V-0, e com resistência mecânica e segurança contra incêndio.
2. Contacto:Feito de bronze fosforo C5210R-EH com uma espessura de 0,35 mm. A área de contacto é dourada, com uma espessura mínima de 6 micro-pulgadas,Aumentar a condutividade elétrica e a resistência à oxidação.
3. Pins:Feito de latão C2680R-H com uma espessura de 0,35 mm, garantindo a rigidez e a condutividade elétrica dos pinos.
4. Escudo:Fabricado em aço inoxidável SUS 304-1/2H com uma espessura de 0,2 mm, que pode proteger eficazmente as interferências electromagnéticas externas (EMI).

Dimensões e Layout

Tolerância dimensional:As tolerâncias dimensionais para diferentes requisitos de precisão são ±0,30 mm, ±0,25 mm e ±0,15 mm, respectivamente, com uma tolerância de ângulo de ±1°. A unidade é uniformemente mm, a escala de desenho é 2/1,e há 3 folhas de desenho.

Disposição recomendada de PCB:O produto fornece um layout de PCB recomendado (Top View) para orientar o projeto da placa de PCB que corresponde ao conector, garantindo a instalação adequada e o desempenho da transmissão do sinal.
