Detalhes do produto
Place of Origin: China
Marca: LINK-PP
Certificação: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Documento: LPJ4014CNL.pdf
Termos do pagamento & do transporte
Minimum Order Quantity: 10
Preço: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Gênero: |
Macaco Feminino |
Série: |
Conectores LINK-PP RJ45 |
Marcas compatíveis: |
Wurth |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Sem |
EMI Tabs: |
com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |
Gênero: |
Macaco Feminino |
Série: |
Conectores LINK-PP RJ45 |
Marcas compatíveis: |
Wurth |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
Sem |
EMI Tabs: |
com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
-40°C a +85°C |

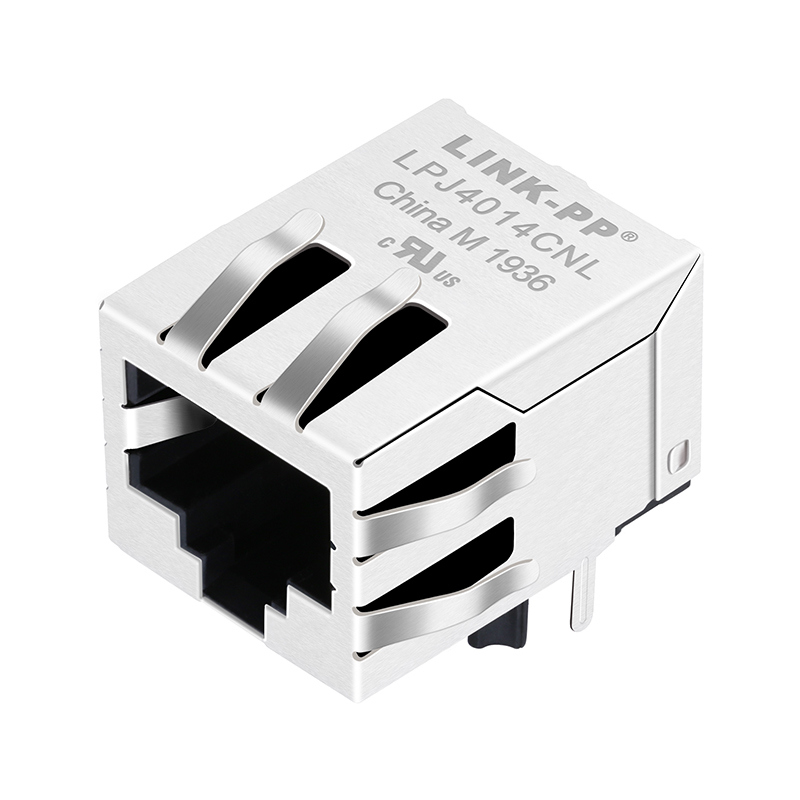

O LPJ4014CNL é um conector RJ45 de porta única com magnetismo integrado, projetado e fabricado pela LINK-PP para conectividade Ethernet 10/100 Base-T confiável.
Este módulo Magjack compacto integra o transformador magnético e a interface RJ45 em um único componente, reduzindo o espaço na PCB, melhorando o desempenho de EMI e simplificando o projeto do circuito para aplicações de rede e industriais.
Construído para atender aos padrões IEEE 802.3, o LPJ4014CNL suporta transmissão de dados de 10/100 Mbps e oferece excelente integridade de sinal, mesmo em ambientes eletricamente ruidosos.
Com uma ampla faixa de temperatura operacional (-40°C a +85°C) e carcaça blindada, é ideal para dispositivos IoT, controladores industriais e sistemas embarcados que exigem desempenho Ethernet estável.
| Parâmetro | Especificação |
|---|---|
| Número da Peça | LPJ4014CNL |
| Tipo | Conector RJ45 Integrado (Magjack) |
| Configuração da Porta | 1×1 |
| Velocidade | 10/100 Base-T |
| Tipo de Montagem | Through Hole |
| Orientação | Tab Down |
| Blindagem | Blindado em Metal |
| LED | Sem LED |
| Temperatura de Operação | -40°C ~ +85°C |
| Plating de Contato | Gold Flash (opções de 6 µin / 15 µin / 30 µin) |
| Material Isolante | Termoplástico UL 94V-0 |
| Conformidade | IEEE 802.3, UL, RoHS, REACH |
P1: O que torna o LPJ4014CNL adequado para aplicações industriais e de IoT?
A: O LPJ4014CNL é projetado com magnetismo integrado e blindagem EMI aprimorada, oferecendo supressão de ruído superior e integridade de sinal em ambientes elétricos hostis. Sua ampla faixa de temperatura (-40°C a +85°C) e design de montagem through-hole garantem desempenho mecânico confiável para operação de longo prazo em Ethernet industrial, automação e gateways de IoT.
P2: Como um Magjack RJ45 integrado difere de um conector RJ45 padrão?
A: Ao contrário dos conectores RJ45 padrão, o LPJ4014CNL integra transformadores magnéticos (magnetismo) dentro da carcaça do conector. Essa integração fornece isolamento entre o PHY e as linhas de rede, minimiza a contagem de componentes externos, melhora o desempenho EMC/EMI e simplifica o projeto da PCB. O resultado é um footprint menor, menor custo do sistema e maior confiabilidade do projeto.
P3: O LPJ4014CNL é compatível com os principais chipsets PHY Ethernet?
A: Sim. O LPJ4014CNL está totalmente em conformidade com IEEE 802.3 e foi testado com os principais chipsets PHY da Broadcom, Intel, Microchip, Realtek, Marvell e Texas Instruments. Isso garante compatibilidade plug-and-play na maioria das aplicações Ethernet 10/100 Base-T.
P4: O LPJ4014CNL requer componentes externos adicionais para operação?
A: Nenhum magnetismo adicional é necessário. O design integrado já inclui os transformadores de isolamento e chokes de modo comum necessários, permitindo conexão direta entre a porta RJ45 e a interface PHY Ethernet. Apenas componentes passivos de suporte mínimos (por exemplo, resistores e capacitores) são necessários para condicionamento de sinal, conforme as recomendações da folha de dados do PHY.
P5: Quais certificações de conformidade o LPJ4014CNL atende?
A: O LPJ4014CNL atende às diretivas ambientais UL recognition, RoHS e REACH, e está em conformidade com as especificações Ethernet IEEE 802.3. As instalações de produção da LINK-PP são certificadas ISO 9001 / ISO 14001, garantindo qualidade consistente do produto e responsabilidade ambiental.
P6: A LINK-PP pode fornecer soluções personalizadas de Magjack RJ45?
A: Sim. A LINK-PP oferece personalização OEM e ODM, incluindo modificações na configuração de pinos, cor do LED, design de magnetismo e estrutura de blindagem para atender a requisitos elétricos ou mecânicos específicos. Soluções personalizadas estão disponíveis para aplicações industriais, de telecomunicações e de rede embarcada de alto volume.
