Número da peça: |
LPJD0718DNL |
Categoria: |
Conector RJ45 vertical |
Aplicação: |
Ethernet Gigabit não PoE |
hipot: |
1500 VRMS |
Tipo de montagem: |
Verticais (THT) |
faixa de temperatura operacional: |
0°C ~ 70°C |
Posições/contatos: |
10P8C |
Orientação da trava: |
Acima |
Tabs de EMI do escudo: |
Sem |
Material de moradia: |
PBT termoplástico + 30% fibra de vidro |
Material de contato: |
Bronze de fósforo |
UL94V-0: |
Sim |
Material do PIN: |
Latão C2680R-H, 0,35 mm |
Material do escudo: |
Latão de liga de cobre |
Placar de contato: |
Ouro 6 µin min |
Temperatura de solda de onda.: |
250°C ±5°C por 5 segundos |
Número da peça: |
LPJD0718DNL |
Categoria: |
Conector RJ45 vertical |
Aplicação: |
Ethernet Gigabit não PoE |
hipot: |
1500 VRMS |
Tipo de montagem: |
Verticais (THT) |
faixa de temperatura operacional: |
0°C ~ 70°C |
Posições/contatos: |
10P8C |
Orientação da trava: |
Acima |
Tabs de EMI do escudo: |
Sem |
Material de moradia: |
PBT termoplástico + 30% fibra de vidro |
Material de contato: |
Bronze de fósforo |
UL94V-0: |
Sim |
Material do PIN: |
Latão C2680R-H, 0,35 mm |
Material do escudo: |
Latão de liga de cobre |
Placar de contato: |
Ouro 6 µin min |
Temperatura de solda de onda.: |
250°C ±5°C por 5 segundos |

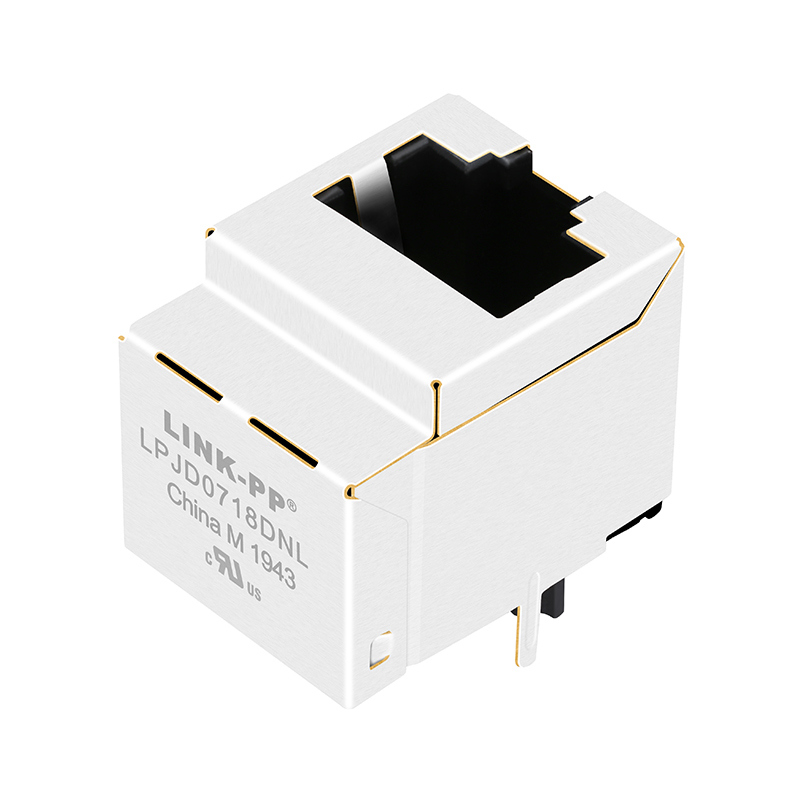

O LPJD0718DNL é um conector magnético RJ45 single-port 10/100/1000 Base-T (Gigabit Ethernet) projetado para montagem vertical em PCB. Ele integra um módulo de transformador de alto desempenho dentro da carcaça do conector e suporta aplicações não-PoE.
Este modelo não inclui indicadores LED, tornando-o ideal para designs de Ethernet compactos ou personalizados onde a indicação de status externa não é necessária.
O LPJD0718DNL oferece excelente integridade de sinal, supressão de EMI e confiabilidade a longo prazo em ambientes de transmissão Ethernet, garantindo conectividade estável em aplicações de dados de alta velocidade.
| Especificação | Valor | Condição |
|---|---|---|
| Relação de Transformação (±2%) | 1CT:1CT | Primário: Secundário (TX/RX) |
| Indutância OCL (Mín) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Perda de Inserção (Máx) | –1.0 dB | 1 – 100 MHz |
| Perda de Retorno (Mín) | –18 dB | 1 – 40 MHz |
| Perda de Retorno (Mín) | –14 dB | 60 MHz |
| Perda de Retorno (Mín) | –12 dB | 80 MHz |
| Perda de Retorno (Mín) | –10 dB | 100 MHz |
| Crosstalk (Mín) | –30 dB | 1 – 100 MHz |
| CMRR (Mín) | –30 dB | 1 – 100 MHz |
| Teste HiPot | 1500 Vrms | — |
| Faixa de Temperatura de Operação | 0°C ~ 70°C | — |
| Dimensão | Polegadas | Milímetros (mm) |
|---|---|---|
| Altura | 0.654" | 16.60 mm |
| Comprimento | 0.850" | 21.59 mm |
| Largura | 0.630" | 16.00 mm |
O LPJD0718DNL Vertical RJ45 Gigabit MagJack é amplamente utilizado em equipamentos de rede e comunicação embarcada que exigem desempenho Ethernet de alta velocidade sem PoE.
