Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJD0717DNL
Documento: LPJD0717DNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: $0.09-$1.85
Detalhes da embalagem: 50pcs/tray, 1200pcs/carton
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 6000K-PCs/mês
Número da peça: |
LPJD0717DNL |
velocidade: |
10/100/1000Base-T |
Montagem: |
Vertical, THT |
Configuração da porta: |
1x1 porta |
Magnetics: |
Integrado, |
Taxa de volta: |
1CT: 1CT |
Número da peça: |
LPJD0717DNL |
velocidade: |
10/100/1000Base-T |
Montagem: |
Vertical, THT |
Configuração da porta: |
1x1 porta |
Magnetics: |
Integrado, |
Taxa de volta: |
1CT: 1CT |

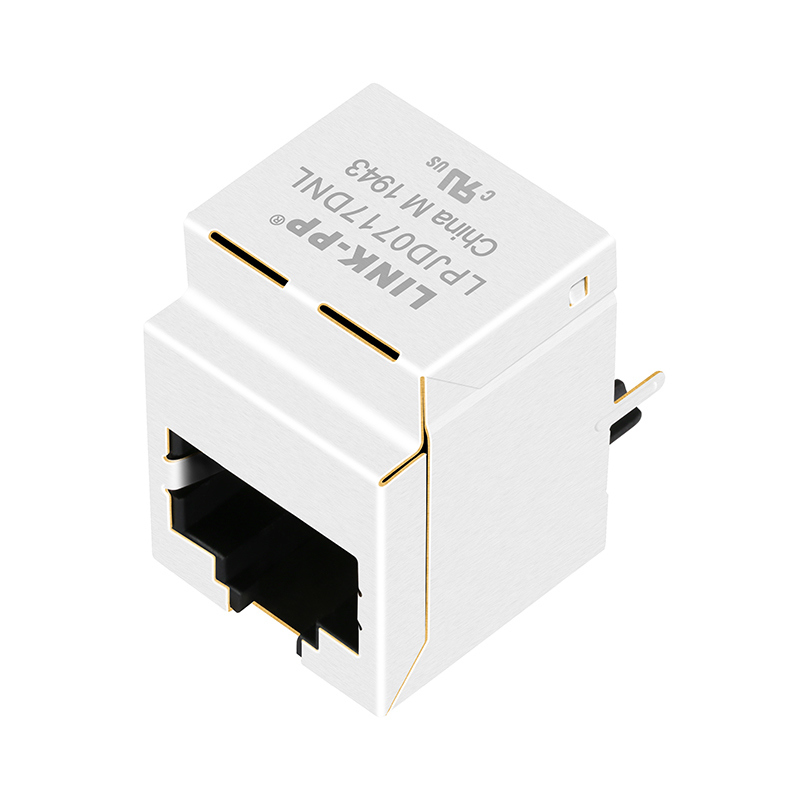

OLPJD0717DNLé um conector magnético RJ45 de 1000 Base-T (Gigabit Ethernet) com uma única porta, concebido para montagem vertical através de um buraco (THT).É fabricado pela LINK-PP e é um componente não-PoE (Power over Ethernet), com um módulo magnético integrado, mas sem indicadores LED.
| Parâmetro | Especificações |
|
Número da parte |
LPJD0717DNL |
| Tipo de conector | VerticalJack (RJ45, Ethernet) |
| Número de posições/contatos | 10P8C |
| Orientação do fecho | Para cima. |
| Ângulo de montagem do PCB | THT Soldadura |
| Tabs de EMI do escudo | Sem |
| Altura da embalagem | 16.60mm /0.654Centimetros |
| Duração do pacote | 21.59mm /0.850Centimetros |
| Largura do pacote | 16.00mm /0.630Centimetros |
| Material de habitação | PBT termoplástico+30%G.F UL94V-0 |
| Material de contacto | Fósforo Bronze C5210R-EH, espessura = 0,35 mm |
| Material dos alfinetes | Brasão C2680R-H, espessura = 0,35 mm |
| Material do escudo | Liga de cobre Latão H65Y, espessura=0,2 mm |
| Revestimento de contacto | Ouro 6 micro- polegadas Min. na área de contato. |
| Temperatura da ponta da solda de onda | 250°C, 5 segundos. |
| Certificação UL | Número de processo E484635 |
| Especificações | Valor | Condição |
| Relação de rotação (± 2%) | 1CT:1CT | Primário: Secundário (Pri: Sec) |
| Indutividade OCL (min) | 350 μH | @100kHz, 0,1V, 8mA DC Bias |
| Perda de inserção (máximo) | -1,0 dB | 0.5 ~ 100 MHz |
| Perda de retorno (min) | -18 dB | 0.5 ~ 40MHz |
| Perda de retorno (min) | -14 dB | 60 MHz |
| Perda de retorno (min) | -12 dB | 80 MHz |
| Perda de retorno (min) | -10 dB | 100 MHz |
| Interferência (min) | -35 dB | 0.5 ~ 40MHz |
| Interferência (min) | -30 dB | 40.1 ~ 100 MHz |
| Relação de rejeição de modo comum (CMRR) (min) | -30 dB | 0.5 ~ 100 MHz |
| Teste de hipótese (min) | 1500 Vrms | |
| Intervalo de temperatura de funcionamento | 0°C a 70°C |
| Parâmetro | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Tipo de conector | Jack magnético RJ45 |
| Contagem de portos | 1 porto |
| LED | Sem LEDs |
| Orientação | Top-Entry |
| Escudo | - Sim, sim. |
| Temperatura de funcionamento | 0°C a +70°C /-40°C a +85°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Humidade | 0 ∼95% RH |
