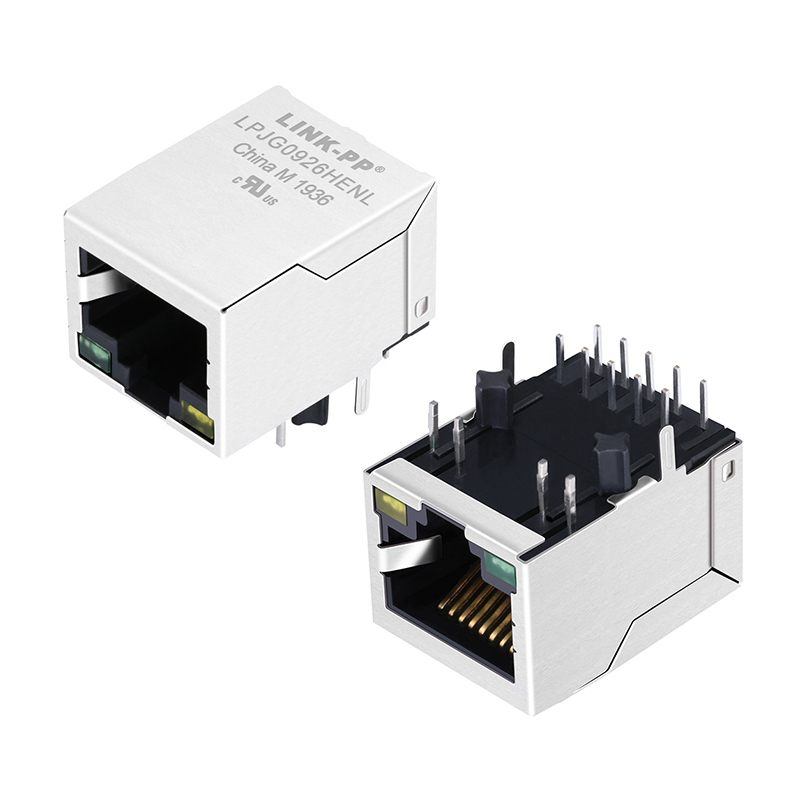

LPJG0926HENL 100/1000 Base-T RJ45 MagJack com suporte PoE+

Características principais do conector LPJG0926HENL RJ45:

1Conector RJ45 de porta única com magnéticos incorporados concebido para100/1000Base-TEthernet (Gigabit) comPoE+Capacidade.

2.Portão 1 × 1configuração,através de um buracoA montar.

3. Orientação da abaixo (Tabela para baixo) comverde/amareloLEDs embutidos.

4Conhece.IEEE 802.3at (PoE+)padrão; concebido para aplicações LAN como modems SOHO ADSL, LAN-on-Motherboard (LOM), hubs, switches.

5.MateriaisFunção:

• Material da caixa: PBT termoplástico com 30% de fibra de vidro, classificado UL94V-0.
• Contacto: bronze fosfórico; alfinetes: latão;
• Escudo: SUS 304.
• Revestimento de contacto na zona de acasalamento: no mínimo 6 μin de ouro.

6Magnetismo de isolamento elevado:1CT: 1CT(primário para secundário) para cada par.

7- Chave.desempenho elétrico:

• Indutividade em circuito aberto: ≥ 350 μH (100 kHz/0,1 V, 8 mA bias); ≥ 120 μH (100 kHz/0,1 V, 18 mA bias).
• Perda de inserção: máximo de ¥1,0 dB (1-100 MHz); ¥1,2 dB (100-125 MHz).
• Perda de retorno: mínimo ¢16 dB (1-40 MHz); ¢12 dB (40-60 MHz); ¢10 dB (60-80 MHz); ¢8 dB (80-100 MHz).
• Transmissão transversal: 30 dB mínimo (1-100 MHz).
• Rejeição de modo comum: 30 dB mínimo (1-100 MHz).
• DC/voltagem nominal em pinos RJ-45: até 720 mA a 57 VDC (contínua).
• Teste de alta potência: mínimo 1500 Vrs.

8Temperatura de funcionamento:0 a 70 °C.

9Pacotedimensões(aprox.): comprimento ~ 21,25 mm, largura ~ 15,93 mm, altura ~ 13,30 mm.

10Certificações/Conformidade: RoHS, REACH, UL número de ficheiro E484635.

Especificações mecânicas e de montagem:

• Orientação: 90° (ângulo reto) de montagem através do buraco.
• Postes de retenção: tipo de postes em T para montagem de tábuas resistentes.
• O escudo de terra: ligado através da aba de escudo (SUS 304) ao plano de terra a bordo.
• Temperatura da ponta da solda em onda: 250 °C durante 5 segundos.
• Proposta de layout de PCB fornecida na ficha de dados.

Ficha de dados LPJG0926HENL RJ45:

LPJG0926HENL.pdf

Considerações e notas de projeto:

1. Assegure-se de que o layout da placa segue a pegada recomendada e a aterragem do escudo, de acordo com a folha de dados.
2. Preste atenção à corrente nominal (720 mA @ 57 V) se o seu projeto PoE forçar cenários de alta potência (por exemplo, dispositivos PoE +).
3. Temperatura de funcionamento limitada a 0 °C ∼ 70 °C; se o seu projeto funcionar mais quente (industrial/temperatura prolongada), verifique a adequação ou desrate.
4. Ao conceber a conformidade EMI e a integridade do sinal, utilizar os componentes magnéticos especificados e testar a perda de inserção/retorno, interação transversal por dados.
5. Verifique a pegada do LED e a orientação da guia (opção LED verde/amarelo) para corresponder ao layout do seu quadro.

Por que escolher LPJG0926HENL?

• Combina velocidades Gigabit Ethernet com suporte PoE +, reduzindo a necessidade de cablagem de energia separada.
• Magnéticos integrados poupam espaço na placa e simplificam o projeto.
• A conformidade com as normas industriais (IEEE 802.3at, UL, RoHS) garante uma operação fiável e liberdade de conceção.
• A escolha robusta de materiais e a blindagem suportam o desempenho EMI/EMC em ambientes exigentes.
• Adequado para ambientes industriais e aparelhos de rede convencionais.
