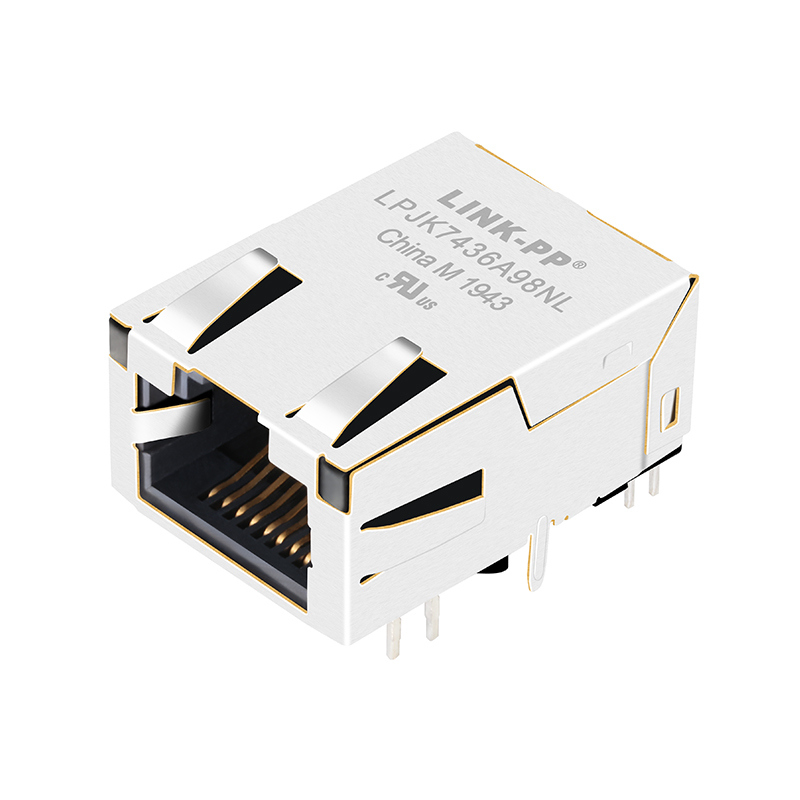

LPJK7436A98NL Conector RJ45 de baixo perfil com magnéticos 1000Base-T

Características principais:

• Jack RJ45 de 1 × 1 porta única com suporte a velocidades 10 / 100 / 1000Base-T Ethernet (Gigabit).
• Fator de forma de baixo perfil: altura da embalagem aproximadamente 11,30 mm.
• Configuração de entrada lateral de montagem através de um buraco (THT) (orientação do fecho "Tab Up").
• Indicadores LED integrados: opção laranja e verde/amarelo.
• Magnetismo integrado: relação de voltas 1CT:1CT (primário: secundário) para conjuntos de canais TX/RX.
• Conector blindado com EMI.
• Conformidade: norma IEEE 802.3 (Ethernet), certificações RoHS, REACH, UL.
• Intervalo de temperatura de funcionamento: 40 °C a + 85 °C para muitas listas (nota: confirme com a ficha de dados para a sua variante)

Especificações:

Aplicações:

1. Equipamento de rede limitado em espaço, como câmaras inteligentes, módulos incorporados, roteadores compactos e dispositivos de rede de consumo/industria.
2. Dispositivos que exigem uma conectividade Ethernet Gigabit completa em layouts de PCB de baixo perfil.
3. Produtos de rede em que os ímãs integrados simplificam a concepção das placas e o desempenho EMI/EMC.

Conector RJ45 com magnéticos integrados Detalhes:

Considerações relativas ao desenho e à disposição:

• Utilize a impressão de PCB recomendada e o layout do poste de retenção conforme o desenho do fabricante (ver ficha de dados).
• Assegure-se de que a orientação da entrada lateral (Tab Up) corresponde ao design da placa e às restrições mecânicas.
• Verifique se a orientação e as cores do LED correspondem ao desenho do sistema e às indicações visuais.
• Para a concepção térmica: embora a temperatura nominal seja de ± 40 °C a + 85 °C, certifique-se de que os componentes adjacentes e a disposição da placa não excedam os limites térmicos do conector.
• Revisão da estratégia de blindagem EMI/EMC: as lâminas EMI dos conectores devem ser ligadas adequadamente ao solo para garantir um desempenho óptimo.
• Devido ao magnético integrado, considere cuidadosamente o empilhamento da placa e a integridade do sinal ao redor da região RJ45 (especialmente se estiver envolvida alta velocidade ou PoE).
