749020020 WE LAN Transformadores de 48 pines Dual Port para redes Gigabit

Descrição e Características

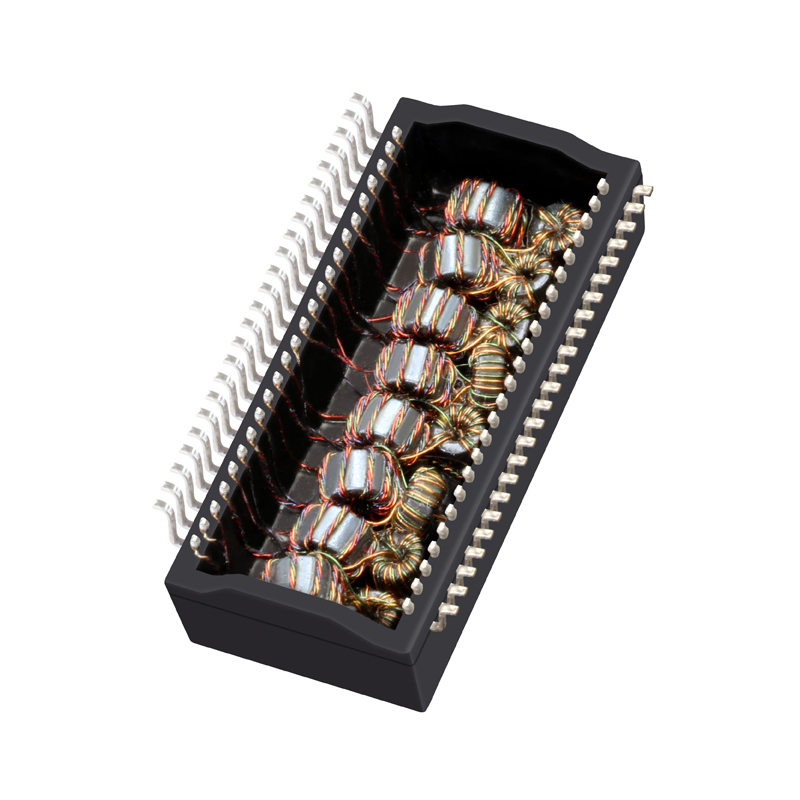

O 749020020 WE-LAN é um transformador de isolamento Ethernet de porta dupla de alto desempenho, projetado especificamente para redes Gigabit (10/100/1000Base-T). Ele oferece excelente integridade de sinal, supressão de EMI e isolamento galvânico — tornando-o ideal para dispositivos de rede, como switches, roteadores, conversores de mídia, câmeras IP e NICs.

As principais características incluem:

• Design de Porta Dupla — Dois canais Ethernet separados em um único módulo SMT, reduzindo a área da placa e a complexidade da BOM.
• Relação de Espiras 1:1 — Transmissão diferencial balanceada para os caminhos TX e RX.
• Alta Indutância — ≥350 µH garante um acoplamento de sinal estável sob condições de polarização.
• Baixa Perda de Inserção — ≤1,0 dB em 1–100 MHz, suportando operação de alta velocidade.
• Isolamento Forte — Tensão de isolamento de 1500 Vrms para segurança e imunidade a ruídos.
• Ampla Faixa de Temperatura — Operável de –40 °C a +85 °C para ambientes industriais.
• Pacote SMT Compacto — Projetado para PCBs de montagem em superfície, permitindo designs compactos.
• Conformidade com Padrões — Projetado para atender aos requisitos da família IEEE 802.3 para Ethernet.
• Certificações e Confiabilidade — A conformidade com RoHS e a classificação UL (para isolamento) garantem uma integração confiável.

Especificações do Transformador LAN de Montagem em Superfície

Descrição Mecânica e Embalagem

• Dimensões do contorno: 27,81 mm × 12,25 mm × 7,7 mm
• Contagem/layout de pinos: Configuração SMT de 48 pinos (montagem em superfície)
• Desenho/pegada do pacote: Fornecido no download da ficha de dados
• Fita e carretel/tipo de embalagem: Adequado para colocação SMT de alto volume
